產品特點
l ? 閉式氣浮軸承結構 ? 精準回零點位置
l ? 正交性 2~10arc sec ? 直驅零齒槽效應
? 軸心線重合度 2~10μm ? 解決氣浮抱死問題
應用領域

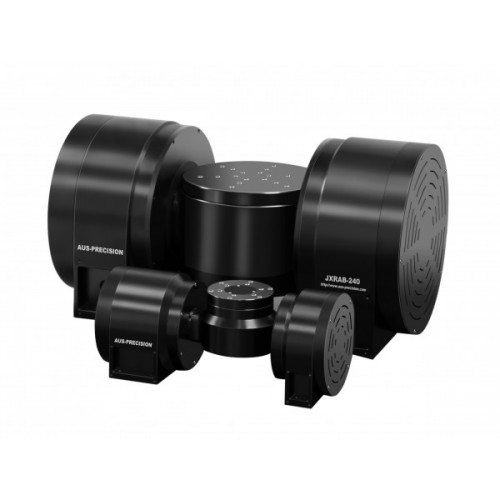

NOTE-AB軸系列氣浮轉臺，高精度的正交性和軸心線重合度、納米級跳動誤差，用于曲面精密加工、曲面測量等高精度行業。
結構特點
閉式氣浮軸承，雙氣路結構設計，使徑向有出色的載荷力，作為臥式A軸使用，可帶動B軸旋轉，B軸也具有出色的徑向負載，和高徑向剛度，AB軸的正交性好，相交度高；解決氣浮軸抱死的問題，瑞邦精控有成熟的經驗。無齒槽力矩電機驅動使氣浮轉臺平穩轉動。
精度性能
AB軸氣浮轉臺定位精度±0.5arc sec，重復定位精度≤0.5arc sec，同步軸向跳動誤差10nm，同步徑向跳動誤差50nm，擺角誤差3μrad，正交2~10arc sec，軸向線重合度2~10μm。
閉環反饋
圓光柵閉環反饋，運用高性能控制系統，分辨率優于0.01arc sec，結構設計上，氣浮轉臺能精準回到零點位置。
線纜管理
優化線纜管理，A軸旋轉時防止B軸線性纏繞?？啥ㄖ苹h(huán)，滿足高速度穩定性或高精度慣性導航測試的應用。
規格指標
型號 | 單位 | NOTE-AB-100-50 | NOTE-AB-200-100 | |||
軸號 | — | A | B | A | B | |
行程 | ° | ±90 | 360 | ±90 | 360 | |
臺面直徑 | mm | 114 | 80 | 148 | 114 | |
補償后定位精度 | Plus (1) | arc sec | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
標準值 | ±1 | ±1 | ±1 | ±1 | ||
雙向重復定位精度 | Plus (1) | arc sec | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 |
標準值 | ≤1 | ≤1 | ≤1 | ≤1 | ||
軸向跳動誤差 (2) | Plus (1) | nm | 10 | 10 | 10 | 10 |
標準值 | 250 | 250 | 250 | 250 | ||
徑向跳動誤差 (2) | Plus (1) | nm | 50 | 50 | 50 | 50 |
標準值 | 300 | 300 | 300 | 300 | ||
正交性 | Plus (1) | arc sec | 2 | 2 | 2 | 2 |
標準值 | 10 | 10 | 10 | 10 | ||
軸心線重合度 | Plus (1) | μm | 2 | 2 | 2 | 2 |
標準值 | 10 | 10 | 10 | 10 | ||
電子分辨率 (3) | arc sec | 0.01 | 0.01 | 0.01 | 0.01 | |
最大速度 (空載) (4) | °/s | 180 | 360 | 180 | 360 | |
最大負載 | kg | 3 | 5 | |||
供氣壓力 (5) | MPa | 0.5±0.05 |
注：
以上為單軸精度指標，在潔凈間內測試，溫度20℃±0.5℃，濕度40%~60%RH，振動等級VC-F，測試點在轉動臺面上25mm處，測試速度10deg/s，Renishaw激光干涉儀及自帶分析方法測量，精度測試與負載尺寸及測試點高度有關，環境的變化會導致精度變化，如需非標準測試，請咨詢我們。
1. Plus值為高精度指標，是標準值的升級版。
2. 軸向和徑向跳動為同步跳動誤差，測微儀和標準球測量，計算為最大值-最小值-標準球誤差-同心度。
3. 電子分辨率取決編碼器線數及控制器的細分倍數。
4. 空載條件下指標，最大轉速取決于負載大小。
5. 為保護氣浮軸承建議加裝壓力保護開關。壓縮空氣必須是清潔的（過濾至0.25μm或更佳，ISO8573-1），無水（壓力露點-20℃，ISO8573-1級別3）及無油（ISO8573-1級別1）。
訂購信息
型號 | NOTE-AB | -100-50 | -PLUS | -1 | -3 | -Y | -Y |
描述 | AB軸氣浮轉臺 | A軸轉動臺面φ114mm，B軸轉動臺面φ80mm | PLUS高精度版 | 增量式光柵1Vpp反饋 | 線纜長度3米 | 有安裝連接板 | 有壓力保護開關 |
名稱 | 型號 | 描述 |
氣浮轉臺 | NOTE-AB | AB軸氣浮轉臺 |
臺面 | -100-50 -200-100 | A軸轉動臺面φ114mm；B軸轉動臺面φ80mm A軸轉動臺面φ148 mm；B軸轉動臺面φ114mm |
精度等級 | -N -PLUS | 標準值 PLUS高精度版 |
反饋方式 | -1 -T -ABS | 增量式光柵1Vpp反饋 增量式光柵TTL反饋 絕對式光柵反饋 |
線纜長度 | -3 -5 -DZ | 長度3米（標配） 長度5米 定制 |
安裝連接板 | -Y -N | 有安裝連接板 無安裝連接板（標配） |
壓力保護開關 | -Y -N | 有壓力保護開關（標配） 無壓力保護開關 |
