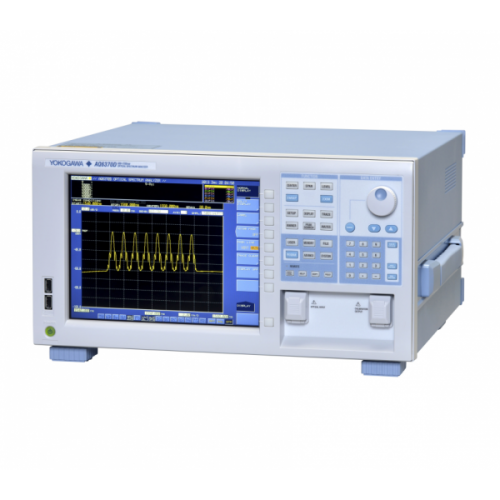

點擊圖片查看原圖橫河YOKOGAWA高精度光譜分析儀AQ6370D
---世界一流的光學性能和獨有特性
1.最高分辨率(高達20pm*)和最大動態范圍(高達78dB**)
先進的單色鏡結構可以分離相近的頻譜信號并進行精確測量。
2.最高靈敏度(低到-90dBm*)
可以準確、快速測量低功率光信號，無需對多次測量進行平均。此外，啟用大動態測量模式后，通過減少雜散光的影響可以最大限度地發揮其動態范圍性能。雜散光是光電探測器輸入強光信號后因噪底增加而導致的不安定因素。
3.最寬測量功率量程(高達110dB*)
高品質光電探測器和增益電路的智能設計讓AQ6370系列擁有了極寬的測量功率范圍。OSA可以高精度分析非常強以及非常弱的信號，并且不會讓儀器受損。
* 代表圖一：AQ6370D
** 代表圖二：AQ6370D、典型值
4.自由空間光輸入
光輸入結構專為AQ6370系列而設計，可以最有效地保證高耦合效率和測量可重復性，并且無需保養。
自由空間光輸入可以實現：
雙重目的：可以同時處理單模光纖和多模光纖（高達800μm芯徑）同時，不會因?yàn)閱文９饫w和多模光纖不匹配引起過高的插入損耗；
多功能：可同時連接/PC和/APC連接器；
無憂：不會因?yàn)楣饫w耦合不準確而損壞內部光纖；
免維修：內部光纖不會弄臟；
型號 | AQ6380 | AQ6370D | AQ6360 | AQ6373B | AQ6374 | AQ6375B | AQ6376 | AQ6377 |
波段 | 光通信 | 光通信 | 光通信 | VIS | VIS&光通信 | exNIR | MWIR | MWIR |
波長范圍-最小 | 1200 | 600 | 1200 | 350 | 350 | 1200 | 1500 | 1900 |
最大 | 1650 | 1700 | 1650 | 1200 | 1750 | 2400 | 3400 | 5500 |
波長精度 | ±0.05（全波段）±0.005（1520-1570nm） ±0.01（1450-1520nm，1570-1620nm） | ±0.1（全波段）±0.04（1450-1520nm）±0.01（1520-1580nm）* ±0.02（1580-1620nm） | ±0.1（全波段）±0.02（1520-1580nm） ±0.04（1580-1620nm） | ±0.2（全波段） ±0.05（633nm） | ±0.2（全波段）±0.05（633nm） ±0.05（1523nm） | ±0.5（全波段）±0.05（1520-1580nm） ±0.1（1580-1620nm） | ±0.5（全波段） | ±0.5（全波段） |
波長線性度 | ±0.004nm-0.008nm | ±0.01-0.02 | ±0.02 | -- | -- | -- | -- | -- |
波長分辨率設置范圍最小 | 0.005 | 0.02 | 0.1 | 0.01 | 0.05 | 0.05 | 0.1 | 0.2 |
最大 | 2 | 2 | 2 | 10 | 10 | 2 | 2 | 5 |
最大采樣點數 | 200,001 | 50,001 | 50,001 | 50,001 | 100,001 | 50,001 | 50,001 | 50,001 |
測量功率范圍（dBm）最大 | +20 | +20 | +20 | +10（400-550nm） +20（550-1100nm） | +10（400-550nm） +20（550-1700nm） | +20 | +13 | +13 |
最小 | -85（1200-1600nm） | -60（600-1000nm）-80（1000-1300nm） -90（1300-1620nm） | -80（1300-1620nm） | -60（400-500nm，typ）-80（500-1000nm，typ） -60（1000-1100nm，typ） | -70（400-900nm） -80（900-1600nm） | -62（1300-1500nm）-67（1500-1800nm）-70（1800-2200nm） -67（2200-2400nm） | -65（1500-2200nm） -55（2200-3200nm） | -40（1900-2200nm，typ）-50（2200-2900nm，typ）） -60（2900-4500nm，typ） |
功率精度（dB） | ±0.5 | ±0.4 | ±0.5 | ±1.0 | ±1.0 | ±1.0 | ±1.0 | ±2.0typ |
功率線性度（dB） | ±0.05 | ±0.05 | ±0.1 | ±0.2 | ±0.2 | ±0.05 | ±0.2 | -- |
功率平坦度（dB） | ±0.2 | ±0.1~±0.2 | ±0.2 | -- | -- | -- | -- | -- |
偏振相關性（dB） | ±0.2 | ±0.05~±0.08 | ±0.1 | -- | ±0.15 | ±0.1 | -- | -- |
動態范圍（dB） | 60（±0.1nm，RES:0.005nm） 65（±0.2nm，RES：0.02nm） | 50（±0.1nm，RES：0.02nm，typ.）* 78（±1.0nm，RES：0.05nm，typ.）* | 40（±0.2nm，RES：0.1nm） 55（±0.4nm，RES：0.1nm） | 60（±0.5nm，RES:0.02nm） | 60（±1.0nm，RES:0.05nm） | 45（±0.4nm，RES：0.05nm） 55（±0.8nm，RES:0.05nm） | 40（±1.0nm，RES：0.1nm） 55（±2.0nm，RES：0.1nm） | 50（±5.0nm，RES：0.2nm，typ.） |
凈化功能 | 支持 | -- | -- | -- | 支持 | 支持 | 支持 | 支持 |
高階衍射光內置截止濾波器 | -- | -- | -- | 支持 | 支持 | 支持 | 支持 | 支持 |
內置校正光源 | 支持 | 支持 | 支持 | -- | 支持 | 支持 | 支持 | 支持 |
