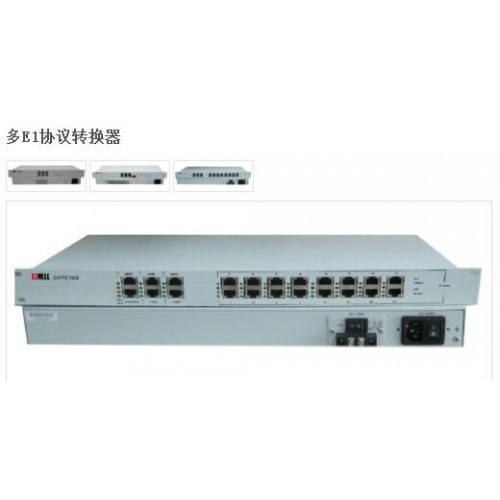

超級虛擬專用以太網多E1協議轉換器SVPE18X系列是使用自主開發的專用集成電路研制生產的用戶終端接入設備。多E1協議轉換器是以超大規模專用集成電路為核心構成的以太數據通過E1傳輸網而實現用戶數據接入的設備,使以太數據能在多個E1中傳輸，突破單個E1的帶寬限制，可以非常方便地利用公眾網中現有的豐富的E1資源快速組建寬帶以太數據網。
多E1協轉支持G.8040標準，使用通行的GFP封裝映射到PDH承載，支持1～16路E1的虛級聯傳輸以太數據。用戶側提供４個10/100base-Tx端口，及一個100base-Fx端口可選。在設計中完全遵循ITU-T最新頒布的標準，可以和同樣遵循國際標準的其他廠家產品對通。
多E1協議轉換器支持LCAS鏈路容量調整規范（G.7042），對E1通道無任何特殊要求，并且能對E1自動容錯，對于故障通道進行自動的隔離和恢復，通道的單向故障不影響另一方向帶寬，有故障的鏈路將被自動刪除，設備僅降低數據吞吐率，而不會中斷數據的傳送，最大程度上降低對業務的影響。SVPE-x8配置靈活，維護簡單，同時提供完整的網絡管理功能。
采用大規模芯片，電路簡單，功耗低，可靠性高；
提供4個10/100base-Tx端口，4個以太口可進行本地交換和通道隔離；
提供一個100base-Fx端口，固定100Mbps速率；
提供完整的本端/遠端告警指示，誤碼統計，可設置的誤碼率門限，支持遠端測試環回；
提供SNMP、CONSOLE管理接口，可以靈活設置設備的功能；
基于端口的VLAN和基于TAG的VLAN功能可以為用戶業務提供優先級和流量控制，保證更好的QoS；
支持G.8040標準，使用通行的GFP封裝映射到PDH承載；
支持1～16路E1的虛級聯傳輸以太數據，E1接口阻抗為75Ω或120Ω；
支持以太口MDI/MDIX自適應；
支持1552包長；
支持基于端口的限速功能；
支持802.1p優先級功能；
支持基于802.3x標準，PAUSE幀流量控制功能；
支持VCAT虛級聯（G.7043），可自適應最大240ms的通道時延差；
可對廣播包進行抑制；
適應-48VDC或220VAC電源環境。
|
類型 |
型號 |
E1 |
10/100base-Tx |
100base-Fx |
網管 |
結構 |
圖片 |
|
4E1協轉 |
SVPE48 |
4 |
4 |
|
CONSOLE+SNMP |
Mini型 |
大圖 |
|
SVPE48x |
4 |
4 |
1 |
CONSOLE+SNMP |
Mini型 |
大圖 |
|
|
KSVPE48 |
4 |
4 |
|
CONSOLE+SNMP |
插卡 |
-- |
|
|
KSVPE48x |
4 |
4 |
1 |
CONSOLE+SNMP |
插卡 |
-- |
|
|
8E1協轉 |
SVPE88 |
8 |
4 |
|
CONSOLE+SNMP |
19英寸×1U |
大圖 |
|
SVPE88x |
8 |
4 |
1 |
CONSOLE+SNMP |
19英寸×1U |
大圖 |
|
|
KSVPE88 |
8 |
4 |
|
CONSOLE+SNMP |
插卡 |
-- |
|
|
KSVPE88x |
8 |
4 |
1 |
CONSOLE+SNMP |
插卡 |
-- |
|
|
16E1協轉 |
SVPE168 |
16 |
4 |
|
CONSOLE+SNMP |
19英寸×1U |
大圖 |
|
SVPE168x |
16 |
4 |
1 |
CONSOLE+SNMP |
19英寸×1U |
大圖 |
|
|
KSVPE168 |
16 |
4 |
|
CONSOLE+SNMP |
插卡 |
-- |
|
|
KSVPE168x |
16 |
4 |
1 |
CONSOLE+SNMP |
插卡 |
-- |
