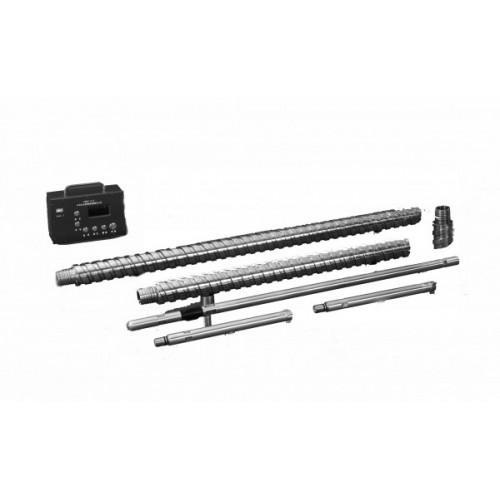

YHX7.2礦用回轉鉆機測斜儀主要用于煤礦井下瓦斯抽放鉆孔、探放水鉆孔及勘探鉆機等各類煤礦井下鉆機。測斜儀由孔底測量探管、無磁鉆桿及孔口主機配套組成。鉆孔軌跡測繪程序可顯示孔深、傾角、方位角等及鉆孔軌跡示意圖。
YHX7.2礦用回轉鉆機測斜儀既能按照傳統測斜儀在終孔后重新下鉆測斜的方式進行測量，更具有邊打邊測的新功能，即利用接鉆桿的時間完成測斜，不影響鉆孔施工；即使是按照傳統方式在終孔后重新下鉆來測量，儀器也能夠接上鉆頭，當遇到坍塌孔段，可以開泵打鉆將渣返出后，繼續測量。
當采取邊打邊測方式測斜時，每一次測斜，鉆桿靜止時間僅需20秒（利用接鉆桿的時間完成測斜，不影響鉆孔施工），提高測斜效率；測斜過程操作簡單，只需按處理儀上的“采集”按鈕即可完成。
探管在井下即可更換電池，只用鉆機現場已配備的活扳手（不需工具）打緊即常方便。
每次測斜完成后，探管和無磁鉆桿可存放在鉆場，只需將主機和需充電的充電電池帶回地面，方便鉆工攜帶。
軟件可以生成實鉆與設計軌跡在各測點的左右和上下偏差；還可以根據客戶實際施工需要，增加個性化功能，滿足不同需求。
YHX7.2礦用回轉鉆機測斜儀技術參數
傾 角±0.2° （-90 ～ 90°）
方位角：±1.5° （ 0 ～ 360°）
測間隔：12秒
存貯容量：2G
儀器工作溫度：-10 ～ 125℃
探管耐壓：≥60MPa
探管外形尺寸 Φ32×1488mm
探管重量6.5kg
主機重量5.6kg
探管連續工作時間：≥30h
主機連續工作時間：≥30h
