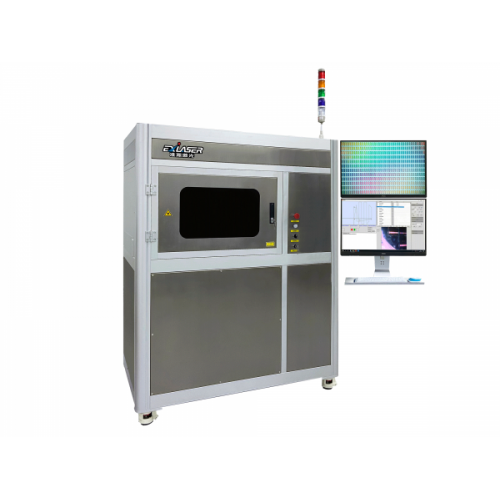

產品型號：ZYJG-2000。
激光清洗系統產品說明：
Ex-light是新一代準分子激光清洗系統。采用了德國Mlase超穩定的低功率準分子激光器，通過光束傳導、勻化、投影技術，使激光均勻照射到材料表面，對材料進行紫外激光加工。該系統結構設計緊湊，集成度高，光路穩定實用，光斑勻化效好，傳輸效率高，增強樣品表面激光能量密度，提高加工質量和效率。
準分子激光器：
逐層去除、非接觸式、無二次污染、無損耗。
應用行業：
1、微電子行業：晶圓面板激光清洗、電路板清洗；
2、OLED微型顯示器芯片：芯片管腳PAD焊線前激光清洗、液晶顯示器清洗；
3、文物藝術品保護：無損還原；
4、汽車產業：各種焊接處焊后激光清洗；
5、其它：材料表面各種雜質、氧化物、微小顆粒物、油污去除。
技術特點：
1、DUV準分子激光器，短脈寬，高峰值功率；
2、靜態氣體壽命 >30天；
3、激光器壽命 >20億次脈沖；
4、多種光路方案，可定制；
5、反射/透射照明；
6、X，Y位移臺安裝在剛性花崗巖基座上，線性驅動，1μm分辨率 ；
7、電動焦點控制（沿Z軸）；
8、配有同軸和離軸相機，模式識別軟件可選 ；
9、快速響應時間，易于操作的軟件；
10、同軸機器視覺示意圖，所見即所得。
光束傳播特點：
1、能量控制 10-80% ；
2、投影縮倍4x-20x ，可定制；
3、工作距離>25mm；
4、目標能量密度 0.25-10J/cm2 ；
5、同軸顯微成像；
6、光斑勻化系統。
| 光路勻化介紹：微透鏡陣列勻光成像示意圖 |  | |
 | ||
 |  | |
| 晶圓清洗監控界面-所見即所得 | 加工代碼、路線、導航界面 | 準分子激光傳輸/照明/機器視覺系統示意圖 |
Mlase準分子激光器：采用德國Mlase準分子激光器作為光源，能量輸出穩定，光束質量好，有較短脈沖寬度和較高峰值功率。免維護設計，使用簡便、安全、穩定、高效。 |  | |
軟件功能：
圖形化加工路徑顯示
晶圓自動聚焦、自動對位
大視野晶圓導航圖
激光參數設定及調試
加工進程控制、中斷自動恢復
芯片參數導入
壞點剔除功能
參數：
波長 | 193nm /248nm |
脈沖寬度 | 5-10 ns |
單光斑加工面積 | ＞400um x400um |
光學分辨率 | 1um |
最高能量密度 | >10J/cm2 |
脈沖穩定性 | ≤2% |
脈沖重復頻率 | 1-1000Hz |
系統框架 | 大理石光學基座以及金屬框架結構 |
機器視覺 | 同軸照明/觀察，所見即所得 |
投影物鏡 | 紫外超長工作距離物鏡 |
掩膜版位移臺 | 100mm x100mm，定位精度:±1um |
Z軸電動平臺 | 50mm行程，±1μm重復定位精度 |
衰減器 | 電動可調、調節范圍15%-80% |
| 控制軟件 | LPCPro3D自動加工處理軟件 |
