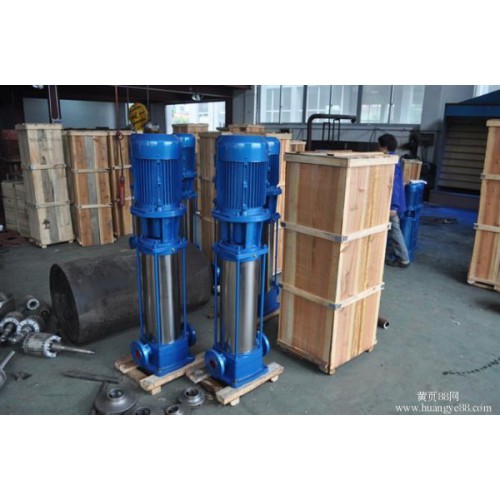

GDL型立式多級管道泵介紹

是根據ISG型管道離心泵及DL型立式多級離心泵的優點而設計的結晶，在結構上采用了立式，分段式，泵的吸入與吐出口設計在下方成一字型，并采用水力平衡的方法解決，殘余軸向力由一個球軸承承受，因而運轉平衡，噪音低，占地面積小，檢修方便，以減少單泵機組配帶功率，簡化電控設備。適用于高低層建筑的住宅、醫院、旅館、百貨大樓、辦公大樓等的消防，生活供水及鍋爐機組循環、冷卻水循環輸送等。 GDL型立式多級管道泵系立式、單吸、多級、分段式管道泵，適用于城鎮供水和集中供熱系統。用來輸送清水及物理和化學性質類似于清水的液體之用。DL型泵輸送介質溫度在80℃以下，管道泵輸送介質溫度在150℃以下。

參數范圍：流量Q4.9～200m3/h揚程H21.6～239m
型號說明：80DL20×4.(80DLR20×4)80—進水口直徑（毫米）20—單級揚程（米）DL—立式多級分段式管道泵GDL—立式多級分段式熱水管道泵4—4級
結構型式：泵為立式安裝，具有結構緊湊、噪聲低、占地面積小的特點，泵的軸封為填料密封、機械密封。
旋轉方向：從電機端看，泵為逆時鐘方向旋轉。
主要零件材質：泵的過流部件進水段、中段、出水段、葉輪、密封環材質為鑄鐵，軸為優質碳素鋼。
成套范圍：成套供應泵和電動機。訂貨時請注明主要零件材質，若對泵、電機有特殊要求，可與本公司協商有關技術要求。

GDL型立式多級管道泵工作原理

當離心泵啟動后，泵軸帶動葉輪一起作高速旋轉運動，迫使預先充灌在葉片間液體旋轉，在慣性離心力的作用下，液體自葉輪中心向外周作徑向運動。液體在流經葉輪的運動過程獲得了能量，靜壓能增高，流速增大。當液體離開葉輪進入泵殼后，由于殼內流道逐漸擴大而減速，部分動能轉化為靜壓能，最后沿切向流入排出管路。所以蝸形泵殼不僅是匯集由葉輪流出液體的部件，而且又是一個轉能裝置。當液體自葉輪中心甩向外周的同時，葉輪中心形成低壓區，在貯槽液面與葉輪中心總勢能差的作用下，致使液體被吸進葉輪中心。依靠葉輪的不斷運轉，液體便連續地被吸入和排出。液體在離心泵中獲得的機械能量最終表現為靜壓能的提高。 需要強調指出的是，若在離心泵啟動前沒向泵殼內灌滿被輸送的液體，由于空氣密度低，葉輪旋轉后產生的離心力小，葉輪中心區不足以形成吸入貯槽內液體的低壓，因而雖啟動離心泵也不能輸送液體。這表明離心泵無自吸能力，此現象稱為氣縛。吸入管路安裝單向底閥是為了防止啟動前灌入泵殼內的液體從殼內流出?？諝鈴奈牍艿肋M到泵殼中都會造成氣縛。

GDL型立式多級管道安裝說明

1、安裝時管路重量不不應承受在泵上，否則易損環水泵；
2、泵瑟電機是整體結構，出廠時已由廠家校正，所以安裝時無需調整，因此安裝時十分方便；
3、安裝水泵前應仔細檢查泵流道內有無影響水泵運行的硬質物，（如石塊、鐵砂等）以免水泵運行時損還過流部件；
4、安裝進必須擰緊地腳螺栓，且每間隔一事實上時段應對泵過行檢查防止其松動，以免水泵起動時發生劇烈振動而影響的性能；
5、為了維修方便和使用安全，在泵的進出口管路上安裝一只調節閥及在泵進出口附近安裝一只壓力表，對于高揚程，為了防止水錘，還應在出口閘閥前安裝一只止回閥以應付突然斷電等失去動力事故，從而確保水泵在最佳工況下運行，增長水泵的使用壽命；
6、泵用于有吸程場合，應裝有底閥，并且進口管路不應有過多彎道，同時不得有漏水、漏氣現象，以免影響水泵的吸入性能；
7、為不使雜質進入泵內而堵塞流道影響性能，應在泵進口前面安裝過濾器；
8、安裝管路前轉動水泵的轉子部件，應無磨擦聲或卡死現象，否則應將泵拆開檢查原因。

GDL型立式多級管道技術參數
