主要特性:
? 采用自主研發的100μJ一體式鉺玻璃激光器
? 測距距離>3km，測距精度：±1m
? 輕量化設計，重量<35g
? 高精度計時、實時校準技術-計時精度
? 自適應、多路徑測距技術
? APD強光保護技術
? 輕量化設計
? 高速、低噪聲、微抖動電路設計技術
? 后向散射光噪聲抑制技術
應用領域:
· 激光測距
· 激光定位
產品描述：

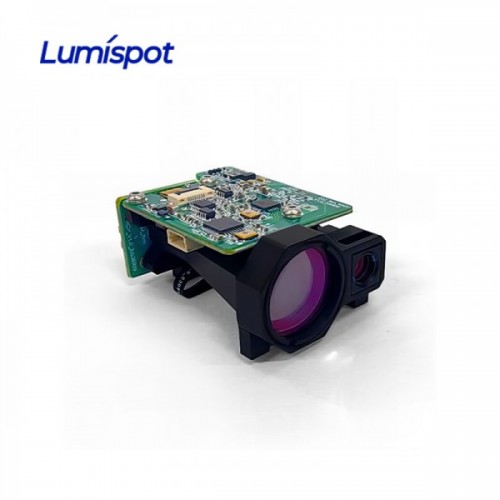

LSP-LRS-0310F人眼安全激光測距模塊是基于自主研發的1535nm鉺玻璃激光器進行開發，屬于一級人眼安全產品。產品選用時間飛行法（TOF）方案，對車測距距離可達3km,對人測距在2km以上。產品具有體積小、重量輕、高性價比、全國產化等特點。主要運用在手持搶瞄、多功能望遠鏡、轉臺、吊艙、機載、星載等領域。
技術指標：
參 數 | 數 值 | 備 注 |
激光波長 | 1535±5nm | |
主要功能 | a)單次測距和連續測距； b)距離選通、前后目標指示； c)自檢功能。 | |
作用距離 | ≥3km | 目標：2.3m×2.3m，能見度12km 漫反射率≥30%,濕度≤80% |
激光發散角 | ≤0.5mrad | 可定制 |
連續測距頻率 | 1~10 Hz可調 | |
測距精度 | ±1m | |
準測率 | ≥98% | |
最小測程 | ＜20m | |
距離分辨率 | ≤30m | |
供電電壓 | DC6～36v | |
重量 | 33g±1 | |
功耗 | 平均功耗≤1.5w，峰值功耗≤5w | 具備低功耗工作模式 |
尺寸 | ≤48mm×21mm×31mm | |
工作溫度 | -40℃～+65℃ | |
存儲溫度 | -55℃～+70℃ | |
通訊接口 | TTL/RS422 |
注意事項：
? 本測距模組發射的激光為1535nm對人眼安全的激光，雖然為人眼安全波長，但建議不要直視激光；
? 在調整三光軸的平行度時，務必?fù)踝〗邮甄R頭，否則由于回波過強從而導致探測器永久損壞；
? 本測距模塊為非氣密，務必保證使用環境相對濕度小于80%，并保證使用環境清潔衛生，以免損壞激光器；
? 測距模組的測程與大氣能見度和目標的性質有關，在有霧、雨及風沙的情況下測距會減少測程。綠色的樹葉簇、白色的墻、暴露的石灰?guī)r等目標有較好的反射率，可以增加測程。另外，目標對激光束的傾角增大時，會減少測程；
? 嚴禁對20米之內的玻璃 、白墻等強反射目標發射激光，以免回波太強，導致APD探測器損壞；
? 嚴禁在通電狀態下拔插電纜，務必保證電源極性連接正確，不然將導致設備永久損壞；
