主要特性:
· 基于1535nm 鉺玻璃激光器開發
· 體積小、重量輕、高可靠性
· 符合一級人眼安全標準
· 性能穩定，使用方便
· 提供定制服務
· 可測量 6km 以上的車輛距離（2.3*2.3m）
應用領域:
· 激光測距
· 定位
產品描述：

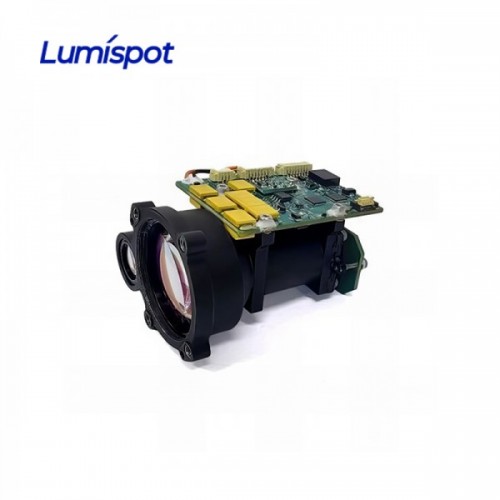

LSP-LRS-0610A激光測距模組為光電系統中的人眼安全激光測距模組，可探測目標距離并通過串口通訊將測得距離傳輸?shù)缴衔粰C(jī)中。LSP-LRS-0610A激光測距模組由激光器、發射光學系統和接收光學系統以及控制電路組成。主要性能如下：通視條件下能見度不低于10km，對車輛（2.3m×2.3m 目標,漫反射率≥0.3，濕度≤80%）測距距離≥6km。
主要功能如下：
a) 單次測距和連續測距；
b) 距離選通、前后目標指示；
c) 自檢功能。
技術指標：
參數 | LSP-LRS-0610A |
波長 | 1535nm±5nm |
主要功能 | 激光測距模組的主要功能有： a) 單次測距和連續測距； b) 距離選通、前后目標指示； c) 自檢功能。 |
工作范圍 | “≥6,000m” (通視條件下能見度> 10km; 車輛目標: 2.3*2.3m; 漫反射率 > 30%; 濕度≤80%)” |
激光發散角 | ≤0.5mrad |
連續測距頻率 | 1Hz-10Hz (可調節) |
測距精度 | ±2m (RMS) |
準測率 | ≥98% |
最小測程 | ≤20m |
測距分辨率 | ≤30m (多目標) |
電源電壓 | DC9-16V (可定制) |
重量 | ≤75g |
功率 | “平均值 ≤1.5W;(@1Hz) 峰值 ≤5W” |
尺寸 | ≤71*45*36mm |
工作溫度 | -40-+65°C |
儲存溫度 | -50-+ 70°C |
通訊接口 | RS422 |
啟動時間 | ≤5s |
注意事項
1. 本測距機發射的激光為1535nm對人眼安全的激光，雖然為人眼安全波長，但建議不要直視激光；
2. 在調整光軸的平行度時，務必?fù)踝〗邮甄R頭，否則由于回波過強從而導致探測器永久損壞；
3. 本測距模塊為非氣密，務必保證使用環境相對濕度小于80%，并保證使用環境清潔衛生，以免損壞激光器；
4. 測距機的測程與大氣能見度和目標的性質有關，在有霧、雨及風沙的情況下測距會減少測程。綠色的樹葉簇白色的墻、暴露的石灰?guī)r等目標有較好的反射率，可以增加測程。另外，目標對激光束的傾角增大時，會減少測程；
5. 嚴禁對20米之內的玻璃 、白墻等強反射目標發射激光，以免回波太強，導致APD探測器損壞；
6. 嚴禁在通電狀態下拔插電纜；務必保證電源極性連接正確，不然將導致設備永久損壞；
