ISTEQ 等離子體寬帶光源
ISTEQ的XWS系列激光泵浦等離子體寬帶光源是一款高亮度、高穩定、長壽命的寬譜光源，采用激光器輸入連續的泵浦激光來激發等離子體放電發光，從而產生高度穩定的白光。輸出白光的光譜范圍很寬，譜線包括深紫外，可見光到紅外波段。波長范圍能夠覆蓋190-2500nm。發光的等離子體體積很小、僅數百μm，光譜輻照亮度非常高，適合取代傳統的氣體放電燈（氘，鎢，氙燈等）和LED燈。等離子體燈泡采用無電極設計，使用壽命更長，可達到10000小時以上。除此之外，XWS系列等離子體寬帶光源還可根據客戶特殊的應用需求做相對應的定制開發。
XWS-65 等離子體寬帶光源
產品介紹：

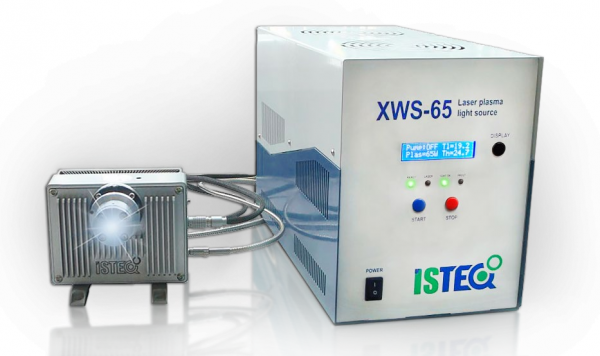

激光泵浦等離子體寬帶光源XWS-65
通過從激光器產生的連續泵浦激光輸入等離子體，使等離子體通過其介質間的相互作用發光。它是一種能夠以高亮度獲得從深紫外(DUV)到近紅外(NIR)的 寬帶白光的光源。
相較傳統的氙燈等氣體放電燈或LED燈，XWS光源亮度更高，更加穩定，能輸出寬波長范圍白光(190-2500nm)，使用壽命更長。
如光譜曲線所示，XWS在每個波長范圍內都沒有大的峰或波動，輸出穩定的連續光譜。

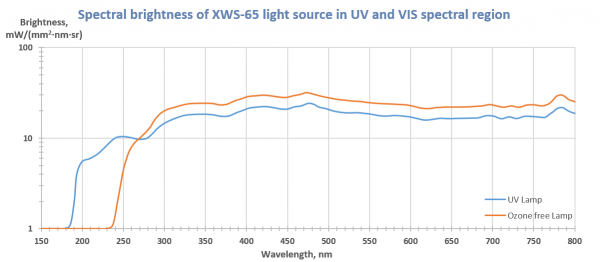

XWS-65光源的紫外-可見光波段的輻亮度曲線
產品特點：
l 連續激光等離子體放電
l 寬帶波長范圍：190-2500nm
l 高光譜輻亮度：~50mW/(mm2·sr·nm)
l 高穩定性：STD<0.15%
l 燈泡長使用壽命：~10000小時
l 極小的等離子體發光點
l 可通過外部Windows GUI軟件控制
產品參數：
XWS-65光學表征 | |
光譜范圍 | 190-2500nm (XWS-65 UV); 250-2500nm (XWS-65 OFR) |
光譜輻射亮度 | ~50mW/(mm2·sr·nm) |
輸出功率 | 空間光輸出~3W; 光纖耦合輸出~0.5W |
燈泡介質材料 | 氙 |
發光體尺寸 | 250×500μm |
使用壽命 | 10,000小時 |
穩定性 | STD<0.15% |
數值孔徑 | 0.4-0.55范圍內根據需求可調 |
空間光輸出方式 | C-mount, Thorlabs SM1, 30mm cage等接口 |
光纖輸出方式 | SMA或FC光纖（僅支持FCU版本） |
可選項配置 | |
光譜選擇 | UV或OFR |
輸出方式 | 自由空間輸出或光纖耦合輸出 |
燈室冷卻方式 | 風冷或水冷 |
控制器冷卻方式 | 風冷或水冷 |
規格及工作條件 | |
燈室規格 | 130×110×74mm, 1.3kg |
控制器規格 | 351×172×232mm, 8kg |
供電 | 100-240V, 50/60Hz |
充氣保護 | 6級以上潔凈度的氮?dú)饣驓鍤獬錃獗Ｗo(hù)，流量1L/min |
XWS系列離子體寬帶光源 性能
XWS-30 | XWS-65 | XWS-R | XWS-X | |
光譜范圍 | 190-2500nm (UV)/250-2500nm (OFR) | |||
光譜輻射亮度 | 40mW/(mm2·sr·nm) | 50mW/(mm2·sr·nm) | 90mW/(mm2·sr·nm) | 120mW/(mm2·sr·nm) |
輸出功率 | 空間光~1.5W 光纖耦合~0.4W | 空間光~3W 光纖耦合~0.5W | 空間光~5W 光纖耦合~1W | 空間光~3W 光纖耦合~0.6W |
發光體尺寸 | 100×200μm | 250×500μm | 250×700μm | 250×500μm |
使用壽命 | 10,000小時 | |||
穩定性 | STD<0.15% | |||
光學配置 | ||||
NA(default) | 0.5 | 0.4 | 0.4 | 0.4 |
最大可選NA | 0.55 | |||
空間光輸出 | C-mount, Thorlabs SM1, 30mm cage等接口 | |||
光纖輸出 | SMA或FC光纖（僅支持FCU版本） | |||
規格尺寸 | ||||
燈室規格 | 110×110×120mm | 130×75×106mm | 130×110×106mm | 130×75×106mm |
控制器規格 | 無控制器 | 351×175×232mm | 351×175×232mm | 351×175×232mm |
