QIOPTIQ測量用超穩定多波長激光器簡介
Qioptiq Photonics UK Ltd（原英國Point-source公司）全球著名的精密光學和光學系統的供應商。主動溫度控制技術、創新閉環調制CLM使輸出異常穩定，無任何跳?，F(xiàn)象，同時具有高性能低噪聲的特點，輸出功率精確調節。KineMATIXTM專利耦合器工聚焦顯微CLSM市場市占率80%以上：
a．<1µrad / ℃波束指向穩定性(世界上最穩定的波束指向，因此光束漂移是最小化的)
b、單模光纖作為空間濾波器（提供真正的TEM00、衍射極限、高斯輪廓)；給出了最佳的M2可能性< 1:1；(無旁瓣/熱點/不規則)；
c、在光纖輸出中整合光束整形，超低噪聲(0.25% rms)
d、真正的‘即插即用’模塊設計

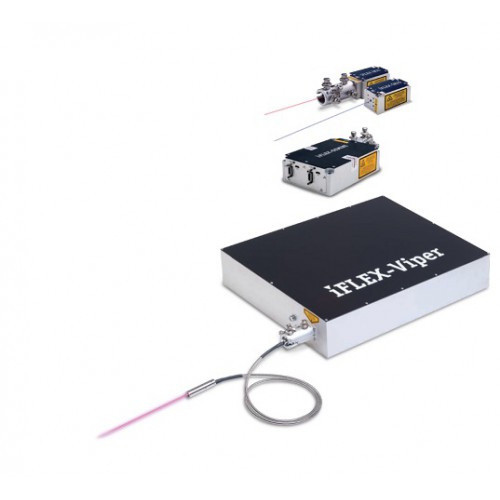

該激光器具有良好的性能，比相干coherent激光器具有更好的信噪比和穩定性。在高質量的生物成像中，市場越來越流行使用多波長激光。iFLEX-Viper系列最多提供5波長組合，應用于激光掃描共聚焦顯微、流式細胞儀、DNA篩選、生物計量檢測等。閉環調制特性（CLM）特性為iFLEX-激光系統提供調制能力，無需重新校準，并在激光生命周期內提供超低噪音和異常功率穩定性。

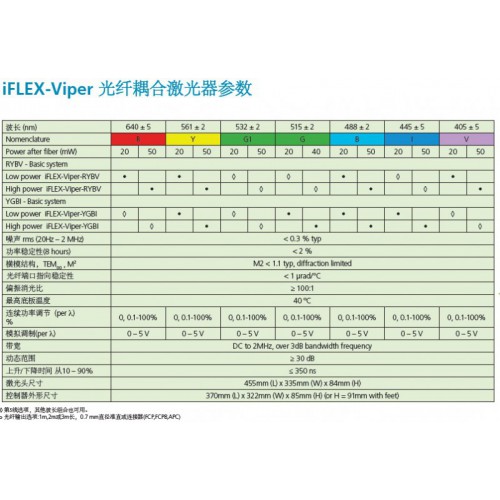

技術參數
|
激光器 |
單 位 |
|||||||||
|
波長 |
640 ± 5 |
561 ± 2 |
532 ± 2 |
515 ± 2 |
488 ± 2 |
445 ± 5 |
405 ± 5 |
nm |
||
|
功率 |
20,50 |
20,50 |
20,50 |
20,40 |
20,50 |
20,50 |
20,50 |
mW |
||
|
工作性能 |
|
|
||||||||
|
偏振消光比 |
≥ 100:1 |
- |
||||||||
|
光學參數 |
|
|
||||||||
|
中心波長 |
± 5 |
nm |
||||||||
|
功率穩定性 (8 hours) |
< 2 |
% |
||||||||
|
光學噪聲rms（20Hz to 2MHz） |
< 0.3 % typ |
% |
||||||||
|
電學參數 |
|
|
||||||||
|
電 源 |
12V DC, 0.5A (laser) 5V DC, 3A max, 1 A running (TE Controller) |
– |
||||||||
|
最高底板溫度 |
40 |
°C |
||||||||
|
光纖參數 |
|
|
||||||||
|
光 纖 長 度 |
1 to 3 |
m |
||||||||
|
光纖保護套不銹鋼保護外套 |
Φ5 |
mm |
||||||||
|
輸出端（光纖連接器） |
|
|
||||||||
|
保偏光纖 |
FCP保偏光纖連接器 FCP/APC保偏光纖連接器(端面8º拋光) |
- |
||||||||
|

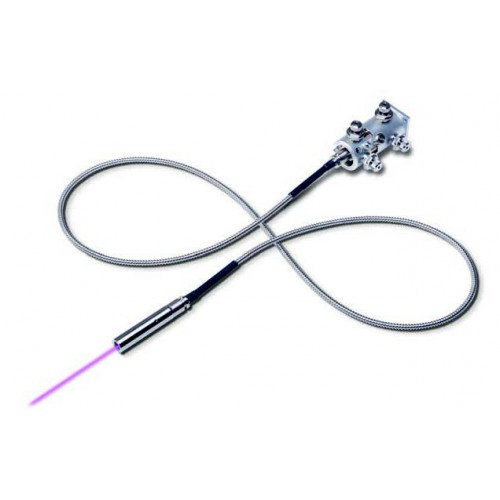

輸出端（準直器） |
|
|
||||||||
|
光 束 直 徑 |
0.7 |
mm |
||||||||
|
光 束 質 量 M2 |
M2< 1.1 typ |
– |
||||||||
|
指 向 穩 定 性 |
≤ 1 |
µrad/°C |
||||||||
|
發 散 角 |
衍 射 極 限 |
– |
||||||||
|
準 直 器 尺 寸 |
Ø 12 x 50 |
mm |
||||||||
|
光 束 位 置 |
≤ ± 0.15 |
mm |
||||||||
|
光 束 角 度 |
≤ ± 0.5 |
mrad |
||||||||
|
偏振度 |
≤-20 dB |
|
||||||||
|
工作環境條件 |
|
|
||||||||
|
存儲溫度 |
10 to 50 |
°C |
||||||||
|
工作壓力標準 |
大 氣 壓 |
– |
||||||||
|
工作溫度 |
10 to 40 |
°C |
||||||||
|
工作濕度 |
無 水 凝 結 |
– |
||||||||
|
調制方式 |
|
|
||||||||
|
模擬 |
DC to 2MHz， 上 升 時 間 <350ns， 輸 入 電 壓 0-5V |
– |
||||||||
|
激光頭尺寸 |
455mm (L) x 335mm (W) x 84mm (H) |
- |
||||||||
|
控制器外形尺寸 |
370mm (L) x 322mm (W) x 85mm (H) (帶腳H=91mm) |
|
||||||||
