Qioptiq Photonics UK Ltd（原英國Point-source公司）全球著名的精密光學和光學系統的供應商。主動溫度控制技術、創新閉環調制CLM使輸出異常穩定，無任何跳模現象，同時具有高性能低噪聲的特點，輸出功率精確調節。KineMATIXTM專利耦合器工聚焦顯微CLSM市場市占率80%以上：
QIOPTIQ多波長保偏光纖合束激光器
|
光纖耦合 即插即用 全固態 |
多波長合束375-852nm多波長 |
|
獨創多波長單模保偏光纖耦合技術，輸出光束接近衍射極限，并具有零像散,高空間 相干性和高指向穩定性的特點。 提供互鎖（interlock），電流及溫度***等功 能，以幫助提升儀器的性能。 高動態范圍、 高速模擬調制（高達5MHz）、以及功率精確調節等特點。提供恒電流型、超低噪聲型，以及多路復用型等多種定制型解決方案。 |
|
|
結構緊湊，堅固耐用 |
|

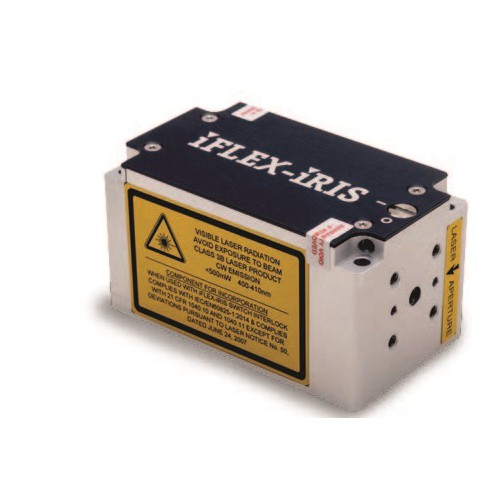

IRIS系列：375-852nm緊湊單波長系列單模保偏光纖耦合輸出
Gemini系列：雙波長合束共軸
Viper系列：5波長獨立合束共軸，無需調節光路校準
Mustang系列：488/561nm帶有寬帶聲光調制系統

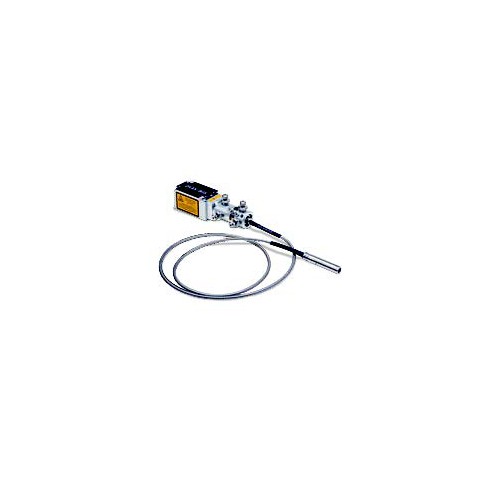

Kine FLEX專利光纖耦合系統：提供最好的波束指向穩定性
主要應用：超分辨率成像、共聚焦顯微鏡、熒光激發、光譜學、流式細胞術、SPIM、FRAP、TIRF……
最新改進：
Qioptiq is The World Leader in the design and manufacture of single-mode polarization maintaining fiber delivery systems for lasers at 355-1064nm. It is our own IP for the formula.
a．<1μrad / ℃波束指向穩定性(世界上最穩定，光束漂移最小化)
b、單模光纖作為空間濾波器（真正的TEM00、衍射極限、高斯輪廓)；M2< 1.1；(無旁瓣/熱點/不規則)；
c、在光纖輸出中整合光束整形，“即插即用”設計
d、超低噪音和異常功率穩定性
Qioptiq Laser has good performance, even better SNR and stability than Coherent laser. Market is getting more popular using multi-wavelengths laser on high quality biology imaging. iFLEX-Viper is the exactly product for this application.
Latest improvement.
Here is a video explanation about the CLM feature in our iFLEX-iRIS lasers and iFLEX-Gemini laser engines.
Small clarification, when my colleagues said 10x reduction in noise I meant 10dB reduction. (Since, rms <0.1% becomes rms< 0.05% with CLM feature）.
|
特性 |
優點： |
|
輸出：聯合，同軸 |
不需要激光校準 |
|
完全獨立的激光控制 |
易于使用，便攜式，交鑰系統 |
|
對每個波長真正的切斷 |
與傳統氣體激光器相比，壽命更長 |
|
非凡的功率穩定性 |
x10倍小于等效氬激光 |
|
超低噪聲性能 |
每個波長的直接調制 |
|
領先的的波束指向穩定性 |
可靠的和可重復的測量 |
|
oem和最終用戶選擇 |
|
| 自適應信息光學類 | 空間光調制器 波前分析儀 自適應光學系統 數字微反射鏡 DMD 光刻儀 光學元件器件DOE |
| 超快激光與測量 | 飛秒激光器 皮秒激光器 自相關儀 超短脈沖測量?jī)xFrog 超快激光器件 |
| 激光器和光源 | 光纖激光器 低噪聲窄線寬激光器 可調諧激光器 半導體激光器和放大器 SLD和ASE寬帶光源 |
| 光譜測量類 | 超連續譜光源 單色儀 光譜儀 光柵 輻射計 防嗮系數分析儀 Qioptiq-Point-source |
| 激光測量設備 | 激光功率能量計 質量分析儀 位敏探測器 光電探測器 光學斬波器 紅外觀察儀及防護鏡 紅外相機 |
| 太赫茲產品 | 太赫茲光譜儀 太赫茲相機 太赫茲功率計 太赫茲探測器 太赫茲元器件 |
| 光纖拉錐機及光纖配件 | 光纖熔融拉錐機 光纖跳線及配件 無源器件 |
| 激光配件 | 普克爾盒 電光調制器 法拉第隔離器 半導體可飽和吸收鏡 |
技術參數
|
Wavelength (nm) |
640 ± 5 |
561 ± 2 |
532 ± 2 |
515 ± 2 |
488 ± 2 |
445 ± 5 |
405 ± 5 |
|||||||
|
Nomenclature |
R |
Y |
G1 |
G |
B |
I |
V |
|||||||
|
Power after fiber (mW) |
20 |
50 |
20 |
50 |
20 |
50 |
20 |
40 |
20 |
50 |
20 |
50 |
20 |
50 |
|
RYBV - Basic system |
|
|||||||||||||
|
Low power iFLEX-Viper-RYBV |
• |
|
• |
|
◊ |
|
◊ |
|
• |
|
◊ |
|
• |
|
|
High power iFLEX-Viper-RYBV |
|
• |
|
• |
|
◊ |
|
◊ |
|
• |
|
◊ |
|
• |
|
YGBI - Basic system |
|
|||||||||||||
|
Low power iFLEX-Viper-YGBI |
◊ |
|
• |
|
◊ |
|
• |
|
• |
|
• |
|
◊ |
|
|
High power iFLEX-Viper-YGBI |
|
◊ |
|
• |
|
◊ |
|
• |
|
• |
|
• |
|
◊ |
|
Noise rms (20Hz – 2 MHz) |
< 0.3 % typ |
|||||||||||||
|
Power stability (8 hours) |
< 2 % |
|||||||||||||
|
Spatial mode, TEM00 , M2 |
M2 < 1.1 typ, diffraction limited |
|||||||||||||
|
Pointing stability after fiber |
< 1 μrad/ºC |
|||||||||||||
|
Polarization extinction ratio |
≥ 100:1 |
|||||||||||||
|
Max. base plate temp. |
40 ºC |
|||||||||||||
|
CW power adjustment (per l) % |
0, 0.1-100% |
0, 0.1-100% |
0, 0.1-100% |
0, 0.1-100% |
0, 0.1-100% |
0, 0.1-100% |
0, 0.1-100% |
|||||||
|
Analogue modulation (per l) |
0 – 5 V |
0 – 5 V |
0 – 5 V |
0 – 5 V |
0 – 5 V |
0 – 5 V |
0 – 5 V |
|||||||
|
Bandwidth |
DC to 2MHz, over 3dB bandwidth frequency |
|||||||||||||
|
Dynamic range |
≥ 30 dB |
|||||||||||||
|
Rise / fall time over 10 – 90% |
≤ 350 ns |
|||||||||||||
|
Dimensions laser head |
455mm (L) x 335mm (W) x 84mm (H) |
|||||||||||||
|
Dimensions controller |
370mm (L) x 322mm (W) x 85mm (H) (or H = 91mm with feet) |
|||||||||||||
產品推薦：瑞士lynceetec.com數字全息顯微鏡DHM：0.001秒即可得到實時三維形貌，并且是亞納米的分辨率
技術參數
|
波長(nm) 和功率(mW) |
|||||||||||||||||||||
|
375 |
405 |
413 |
445 |
458 |
473 |
488 |
505 |
515 |
520 |
532 |
561 |
594 |
633 |
637 |
642 |
647 |
660 |
670 |
730 |
780 |
852 |
|
20 |
50 |
100 |
20 |
20 |
75 |
20 |
50 |
20 |
30 |
20 |
20 |
20 |
30 |
20 |
20 |
50 |
80 |
10 |
20 |
70 |
35 |
|
40 |
100 |
|
50 |
70 |
|
40 |
|
50 |
|
40 |
40 |
|
70 |
100 |
40 |
|
|
|
|
|
|
|
50 |
200 |
|
75 |
|
|
100 |
|
60 |
|
|
|
|
|
|
100 |
|
|
|
|
|
|
|
|
220 |
|
|
|
|
140 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
波長 (nm)** |
CLM, 375-520 nm & 633-852 nm |
532 |
561 |
594 |
|
橫模, TEM00 |
M2 < 1.2 typ |
|||
|
出瞳孔徑Ø at 1/e2 |
0.7 ± 0.2 mm |
|||
|
指向穩定性 |
< 5 μrad/ºC |
|||
|
偏振比 |
≥ 200:1, Vertical ± 2o |
|||
|
電源 |
12V DC, 1A |
|||
|
基板溫度 |
40 ºC maximum |
|||
|
散熱需求 |
12 W maximum, < 5W typical |
|||
|
工作模式 |
CW / Modulated: Analogue, Digital, Dual Input / Software |
CW |
||
|
功率穩定性, 8 hrs |
< 0.5 % |
< 2 % |
||
|
RMS noise (20Hz - 20MHz) |
< 0.05* % |
< 0.3* %, <0.1% 561 nm |
||
|
峰-峰噪聲(20Hz to 1MHz) |
< 0.5* % |
< 3* % |
||
|
最大周期噪聲峰值(1KHz -1MHz) |
< 0.05* % |
<0.3*%, <0.1% 561 nm |
||
|
CW, 功率調節 |
0%, 0.1 - 100% |
Off, 50-100%,and 561 nm Off, 15-100% |
||
|
數字調制 帶 寬 消光比 上升/下降時間 |
Digital signal DC to 5 MHz 1,000,000:1 < 100 nsec |
OEM options |
||
|
模擬調制 帶 寬 消光比 上升/下降時間 電源調節
|
0 - 5V signal DC to 5 MHz 1,000,000:1 < 100 nsec Off and 0.1-100% |
OEM options |
||
|
雙模調制 |
兩個輸入端口用于調制; 規格一樣。 同步輸入信號a)為數字快速開關，b)為模擬功率調節，通過外部0 - 5v輸入或內部軟件設置。 |
OEM options |
||
|
通信 |
micro-USB, RS232 |
OEM options |
||
|
Laser only |
70(L) x 40(W) x 38(H) mm |
|||
