吉林省擎軒科技有限公司 |
|
|

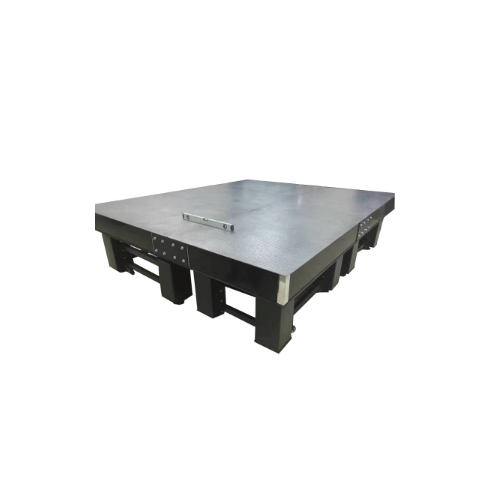

1；平臺規格型號 |
QXFOT-15-10-08 |
|
2；外形尺寸 |
1500x1000x800 |
|
3；應用范圍 |
光學隔振平臺廣泛應用于光學，電子，精密機械制造，冶金，航天，航空，航海，精密化工和無損檢測等領域，以及其他機械行業的精密試驗儀器，設備振動隔離的關鍵裝置中。 |
|
4；臺面結構 |
臺面結構為上下面板、隔離杯和蜂窩狀芯板 |
|
5；隔離杯 |
每個孔下面都有一個隔離杯。作用：防止細小零部件掉到蜂窩芯里面，同時也保證臺面干凈，防粉塵，防水，防油。 |
|
6；上面板 |
面板：采用5~6mm厚的430高導磁不銹鋼，采用精密磨削工藝，經密迪紋亞光處理 |
|
7；蜂窩芯板 |
內部蜂窩狀芯板采用的是不銹鋼、鋁板，鍍鋅板等防腐材料，內芯密度為250kg/m3；采用國內最新的粘接工藝，顛覆了傳統的焊接工藝，無焊接應力；質量輕，強度高，穩定性好。 |
|
8；下面板 |
4~6mm厚碳鋼，內部做防銹漆，表面噴黑塑處理 |
|
9；側板 |
內層碳鋼板，外層為黑色皮革，美觀實用，四角用不銹鋼板包角 |
|
10；平面度 |
0.05mm\600mmX600 |
|
11；表面粗糙度 |
表面粗糙度為1.6μm |
|
12；隔振材料 |
國標（GB\T20029-2005）規定的阻尼隔振墊 |
|
13；固有頻率 |
<6~10Hz，同負載和實際使用情況相關 |
|
14；支架 |
阻尼隔振支架采用碳鋼制作，四支撐表面噴黑色工藝烤漆，配有調節軸承，方便調節平臺水平，調節范圍上下可調25mm（200mmX200mm軸承支架） |
|
15；臺面孔距/孔徑 |
孔距；25mmX25mm 孔徑；M6國標公制螺紋 |
|
16；臺面厚度/重量 |
200mm厚度臺面 臺面重量225公斤 |
|
17；平臺負載 |
1500KG |
