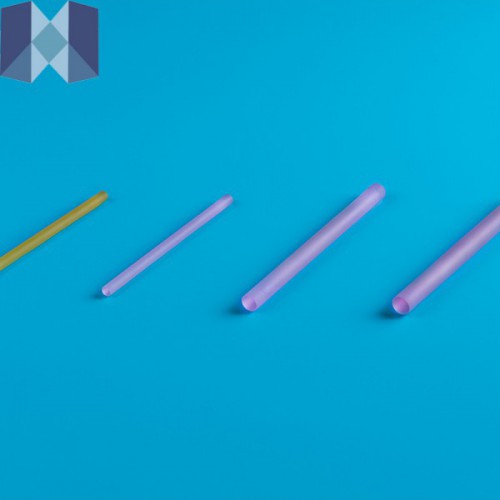

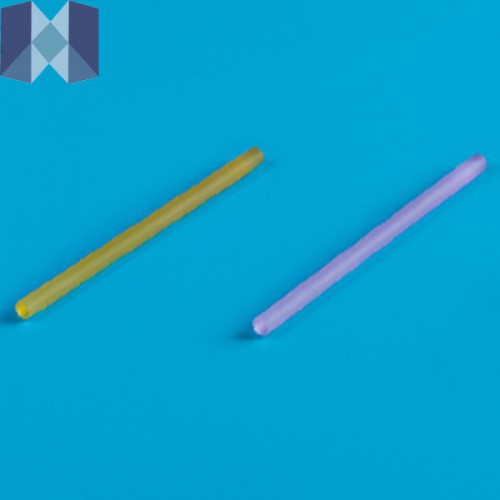

摻釹釔鋁石榴石(Nd:YAG )
摻釹釔鋁石榴石Nd:YAG是最早和最著名的激光晶體。由于它的很多基本性能優越，故Nd:YAG仍常被用于近遠紅外固態激光及其倍頻，三倍頻應用中。我公司還可提供更高規格的Nd:YAG圓棒或厚片，及摻Er，Yb等各種離子的YAG晶體。
基本特性：
1、高增益
2、激光閾值低
3、功率高
4、1064nm光波吸收少
5、熱傳導性和熱沖擊特性好
6、光學性質好
7、適用于多種工作方式（連續，脈沖，Q-開關，鎖模）
|
化學式 |
Y3Al5O12 |
|
晶體結構 |
Cubic |
|
點陣參數 |
12.01? |
|
熔點 |
1970°C |
|
密度 |
4.5g/cm3 |
|
反射率 |
1.82 |
|
熱膨脹系數 |
7.8x10-6 /K，0 - 250 oC |
|
導熱性 |
14W/m/K,
20°C |
|
莫氏硬度 |
8.5 |
|
受激發射橫截面 |
2.8x10-19 cm-2 |
|
損失系數 |
0.003 cm-1 @ 1064nm |
|
行寬 |
0.6 nm |
|
輻射壽命 |
550 ms |
規格參數：
Nd摻雜濃度：0.5~1.2(±0.1)atm%
定向：±30arc
平行度: <10秒
垂直度：<5分
平面度: λ/10 @ 633nm
光潔度:10/5
尺寸公差: 直徑公差: ±0.05mm，長度公差: ±0.05mm
波前畸變:< λ/8 @ 633nm
通光孔徑: >90% 中央直徑
倒角：≤0.2mmx45°
崩邊：≤0.1mm
鍍膜：HR-Coating:
R>99.8%@1064nm and R<5%@808nm
AR-Coating (Single layer MgF2): R<0.25% per surface (@1064nm)
也可提供：HR @ 1064/532 nm, HR @ 946nm, HR 1319 nm等不同膜系
操作閾值: >500MW/cm^2
品質保證期: 一年內正常使用。
|
Nd:YAG晶體的光參數 |
|||
|
直徑 |
等級標準 |
優良等級 |
最佳等級 |
|
φ3-6.35 |
≤0.5 fringes/inch ≥25dB |
≤0.25 fringes/inch ≥28dB |
≤0.10 fringes/inch ≥30dB |
|
φ7-10 |
≤0.7 fringes/inch ≥22dB |
≤0.4 fringes/inch ≥25dB |
≤0.16 fringes/inch ≥28dB |
|
φ11-13 |
≤1 fringes/inch ≥20dB |
≤0.6 fringes/inch ≥23dB |
≤0.2 fringes/inch ≥26dB |
|
φ14-16 |
≤1.2 fringes/inch ≥18dB |
≤0.8 fringes/inch ≥20dB |
≤0.25 fringes/inch ≥23dB |
