深圳尚拓激光技術有限公司

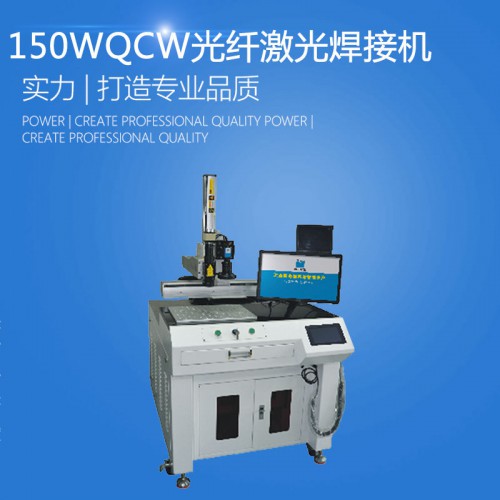

一.QCW激光焊接機原理

激光焊接的工作是應用高能脈沖激光來實現焊接。激光電源首先把脈沖氙燈點著，通過激

光電源對氙燈脈沖放電，形成一定頻率，一定脈寬的光波，該光波經過聚光腔輻射到Nd3+:

YAG激光晶體上，激發Nd3+：YAG激光晶體發光，再經過激光諧振腔諧振之后，發出波長為1064nm脈沖激光，該脈沖激光經過擴束、反射、（或經光纖傳輸）聚焦后打在要焊接的物體上；在PLC或工業PC機的控制下完成焊接。

二. 產品特點

1.QCW 激光焊接機是點焊、縫焊和長脈沖鉆孔應用的理想選擇。緊湊型結構設計。因其電

光轉換效率＞30%且免維護運行等特點，成本效益要遠遠優于常規YAG 激光器。主要針對

薄壁材料，精密零件的焊接，可實現點焊、對接焊、疊焊、密封焊；

2.極其出色的脈沖功率/能量穩定性；

3.低成本解決方案，同時兼具高峰值功率；

4.電光轉換效率高于30%；

5.脈沖和連續兩種工作模式；

6.內置脈沖發射器；

三.產品參數

四．應用行業

廣泛應用于手機通訊、電子原件、眼鏡鐘表、首飾飾品、五金制品、精密器械、汽車配件

工藝禮品等行業。

激光焊接可應用于鈦、鎳、鋅、銅、鋁、鉻、鈮、金、銀等多種金屬及其合金，鋼、可伐

合金等合金材料間焊接。
