一、長條棱鏡的類型
1、PICK-UP長條棱鏡：該棱鏡是光學讀取頭（pick-up）核心棱鏡的中間產品；
2、X-CUBE長條棱鏡：該棱鏡是x-cube棱鏡的改進產品，能大副降低鍍膜及膠合的成本。
二、長條棱鏡：對高要求的鏡片做鍍膜前的清洗

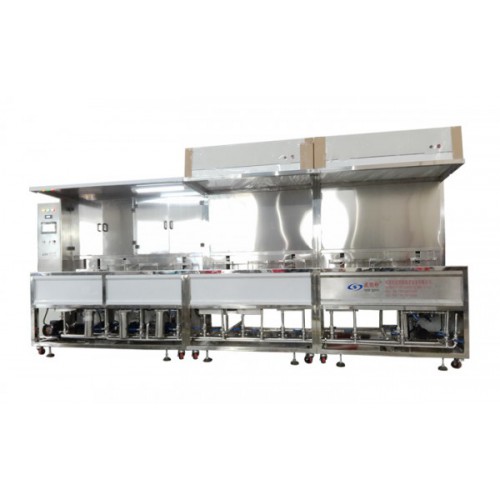

深圳威固特VGT-1007FT為光學玻璃超聲波清洗機，設備共有10個功能槽，配置有循環過濾系統、自動恒溫系統、拋動系統、超聲波清洗系統、抽風裝置等組成。清洗部分設獨立電器控制柜，設備采用水溶劑洗滌、純水漂洗、離心脫水（另附）干燥，為環保型清洗機。
清洗過程中工件通過超聲波高頻產生的“氣化現象”的沖擊和系統自身不停地作上下運動，增加了液體的摩擦，從而使工件表面的污垢能夠迅速脫落，實現其高清潔度的目的。
三、深圳威固特VGT-1007FT光學玻璃超聲波清洗機“技術參數”參考
1、設備用途：清洗長條棱鏡鏡片表面的污垢、并干燥；
2、設備能力：節拍3-8分鐘（可調）清洗一籃（人工做操與傳送）；
3、內籃尺寸：參照標準件制作；
4、清洗籃載重量：額定載重5kg、Max8kg；
5、傳輸：人工。
四、對深圳威固特VGT-1007FT光學玻璃超聲波清洗機部分“結構功能”概述
1、超聲波發生器（控制箱）：超聲波發生器是產生電磁振蕩信號并提供能的工作部分，它可產生高于20KHZ的超聲波電信號，提供給換能器；
2、換能器：把超聲波發生器所產生的電磁振蕩信號轉化為換能器本身的一種超聲振動，也就是把一種能量轉換成另一種能量，在清洗機中的應用中應用了超聲換能器把電能轉換成聲能的功能；
3、清洗槽：放置需清洗的工件及溶液；
4、循環過濾系統：提高清洗效果，降低成本；
5、自動恒溫加熱系統：加熱并自動控制各槽清洗液的溫度，以達到清洗工藝的最佳要求；
6、拋動系統：由于清洗工件品種多，尤其是有較多的小型零件且有一定清洗量，因此為了保障清洗效果，工件需要在清洗過程中在液內作不停的上下運動，使工件間存在一定空隙，便于超聲波發揮作用，同時液體與工件表面也會產生摩擦，可以提高清洗速度和效果；
7、換能器震板: 震板的外殼采用耐腐蝕的進口不銹鋼制造,用氬弧焊工藝焊成密封的盒體,換能器安裝在盒內,通過高頻電纜將超聲源提供的超聲頻電源引入換能盒,換能器通過壓電晶片轉換成機械振動,輻射到清洗液中；
8、電控柜：位于清洗槽正面，與清洗系統整體裝配。操作面板集中安裝各控制開關，如：按扭，指示燈，儀表指示，時間制、泵、風機、加熱器、驅動電機、溫控器等，操作簡單，直觀年、明了，美觀大方?？刂乒駜?nèi)裝超聲波發生系統、繼電器、空氣開關、變壓器等主令電器控制電路；
五、如何保養VGT-1007FT光學玻璃超聲波清洗機
1、檢查各儲液槽液面是否在規定位置，當各循環泵啟動后，應觀察各儲液槽液面的下落情況，如第一儲液槽液面低于加熱器50mm時，需補充清洗液；
2、如過濾器堵塞，壓力計指針向上移動，確定大至的標準后，換掉內部的過濾芯；
3、搖動機應每三個月加一次潤滑油；
4、各槽的加熱器表面要定時期清潔；
5、各溫度調節器要定時檢查、調試；
6、定時清潔冷盤管內部，否則水垢易結在管內，管徑變細，使冷卻效果下降。
六、深圳威固特超聲波清洗機的“運輸與安裝”
1、搬運方法：搬運時應緩慢地平起平落，傾斜不得超過30°，切勿碰撞機器；
2、安裝方法：機器組合安裝，應裝配準確牢靠，接好供水與排水管路；
3、安裝位置：機器應裝在通風干燥的地方，其環境溫度與濕度不應過高，機身應水平放置，周圍應留有0.5米以上的空間,經便檢查、操作，保證通風散熱良好；
4、電 源：電源為三相四線制，電源電壓及最大允許電流應參照技術表格上的要求；
5、保證接地：機器要可靠接地。
