工作原理及特點：

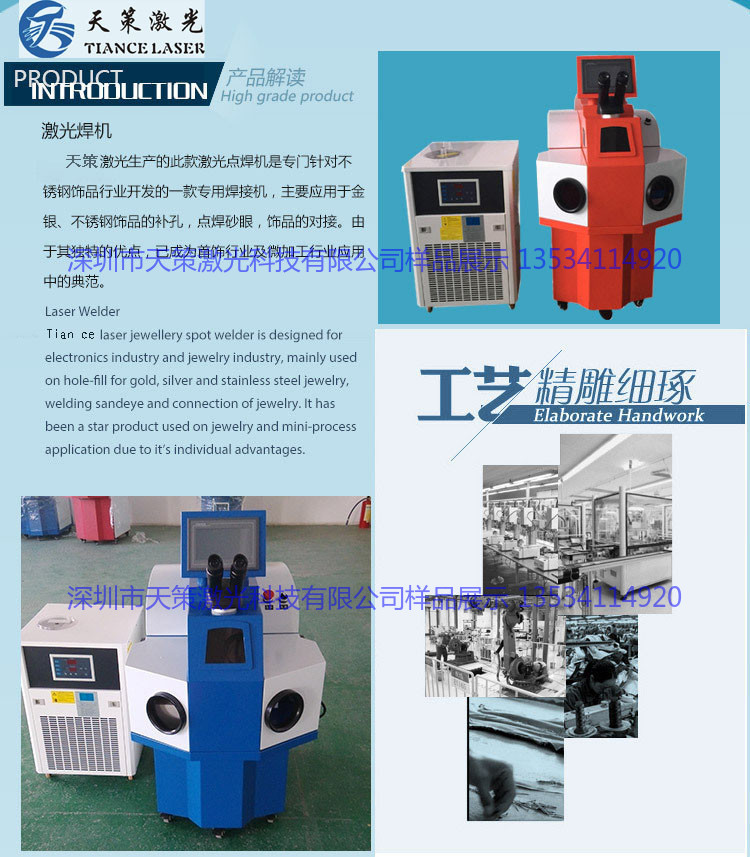

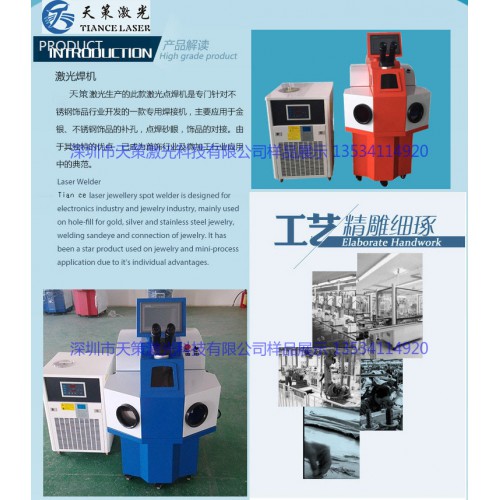

激光焊接機的工作原理是高能脈沖激光來實現。激光電源首先把脈沖疝燈點著，通過激光電源對疝燈脈沖放電，形成一定頻率，一定脈寬的光波，該光波經過聚光腔輻射到ND3+YAG激光晶體上，激發DN3+YAG激光晶體發光，再經過激光諧振腔諧振之后，發出波長為1064mm脈沖激光，該激光經過擴束、反射、（或經光纖傳輸）聚焦后打在所要點焊的物體上，在PLC或工業PC機控制下，移動數控工作臺，從而完成點焊。點焊時所需要的脈沖激光的頻率、脈寬、占空比、工作臺速度、移動方向均可用單片機、PLC或工業PC機來控制、通過對激光的頻率、脈寬的不同設定可調節控制脈沖激光的能量。
適用范圍：

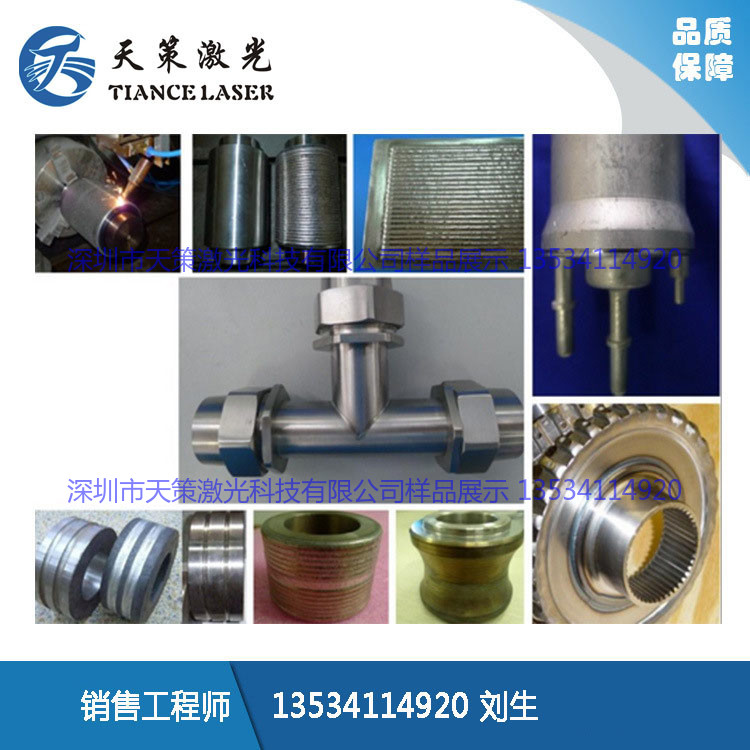

適用于鈦、鏌、鋅、鋼、鋁、鉻、鈮、金銀等多種金屬及其合金，可伐合金等合金的同種材料間的焊接。如手機通訊、電子元件、眼鏡鐘表、首飾工藝、五金制品、精密器械、醫療器械、汽車配件等行業
產品原理：
以激光高熱能并集中定點的焊接技術，利用激光沉積焊接，表面熱量經傳向內部擴散，通過控制激光脈沖的寬度，能量，峰值功能和重復頻率等參數，使工件熔化，形成特定的熔池。
產品特點及優勢：
1. 激光功率、脈沖頻率、脈寬均可通過控制面板預置和更改。
2. 焊接過程焊斑大小可隨意調整。
3. 熱影響區小、焊點精細、美觀、無過多的焊后處理。
4. 人性化設計、符合人體工學、長時間工作不疲勞。
5. 電源采用抽屜試結構、易于移動、因而機器本身維護方便。
6. 采用世界上先進的自動遮光系統、消除了在工作時光對眼睛的刺激。
7. 封閉腔內增加調節搖桿、操作更加便捷。
8. 專業的工作腔設計、易于清理及回收貴重金屬。
9. 10X顯微鏡放大、十字光標知識、與激光同步輸出的保護氣體、保證焊點美觀。
10. 先進的排煙系統、在焊接過程中快速有效的工作腔禰煙霧排出。
11. 工作室吹氣系統、使工件的焊接過程中免受氧化、降低工作室溫度、更加舒適。
使用材料：
可用于焊接鉑金、K金、銀、鈦金、不銹鋼、鋁、銅、等各種金屬制品及合金。

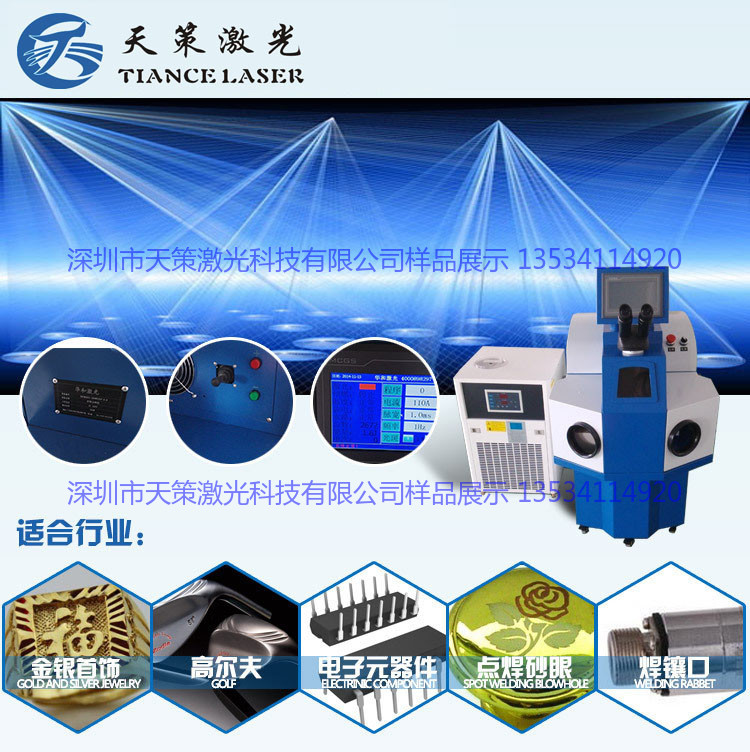

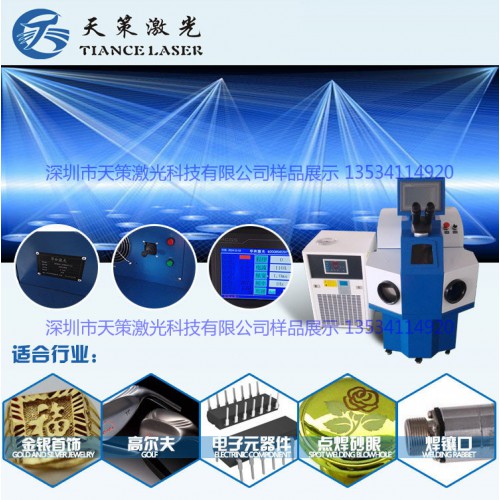

應用領域：
設備廣泛適用于各種微小零件的精密焊接、例如：珠寶首飾、電子通訊、五金、鐘表、假牙補砂眼等眾多行業及領域。
技術參數：
型號： TC-150A
激光波長: 1064NM
聚焦光斑直徑: 10-30MM
激光輸出最大功率： 1600MM
焊接最小熔池: 0.15NM
脈沖寬度： 0.5MS--20MS
脈沖頻率： 0.1--30HZ
控制系統: 單片機控制/PC或PLC
觀察系統： 4KW
工作臺面積： 500×400
冷水機制冷功率： 1.0P
水壓保護： ≤0.025MPa
冷卻水溫： ≤35水溫保護45
冷卻水流量： 10L/min
主機外型尺寸：
1100mmX600mmX1230mm
冷卻系統尺寸：
600mmX400mmX750mm
供應東莞長安金屬飾品激光點焊機生產廠家
