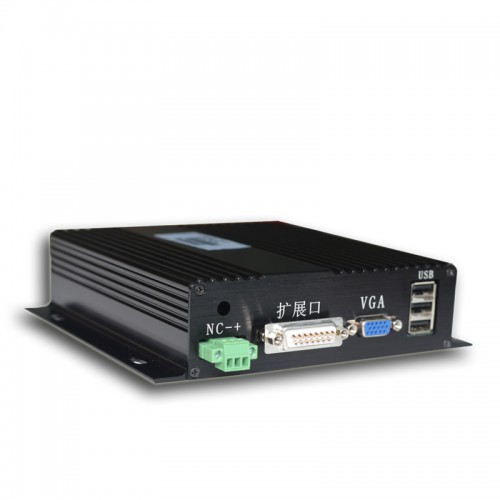

激光打標機控制器
點擊圖片查看原圖
產品: 瀏覽次數:2973激光打標機控制器
品牌: 微嵌
單價: 1200.00元/臺
最小起訂量: 1 臺
供貨總量:
發貨期限: 自買家付款之日起 3 天內發貨
有效期至: 長期有效
最后更新: 2017-08-31 10:10
  詢價
詳細信息

一、多國語言激光打標系統VGA,激光打標機控制系統VAG概述:
1、界面簡單,通俗易懂,易上手操作。
2、支持鼠標、鍵盤的操作以及各種快捷鍵的操作。
3、性能高、穩定性強、高速的激光打標機專用控制系統。
4、支持直接添加直線、矩形、橢圓、文字、組合文本、圖片、條碼/二維碼等文本。
5、組合文本支持靜態文本、換行符、時間、日期、有效期、序列號、班次、數據庫等功能。
6、支持從 U 盤中導入所需文本、字體、數據庫、矢量圖形、圖片等,也可以導出到U 盤。
7、支持多種格式條形碼及二維碼。
8、打標字體支持 SHX、DOF 和 TTF 字體。
9、支持?jǐn)嚯娮詣?dòng)保存。
10、支持背光自動調節及屏幕保護。
11、支持用戶密碼設置。
12、支持 DXF、PLT 格式矢量文件導入。
13、支持 CO?6?0、光纖等激光器。
14、支持客戶定制所需功能。


Powermark系統的通訊協議:
    一、 修改標記內容功能碼:0x81或0x82 1
1、發送命令通訊協議 1
2、 通訊響應協議 2
3、通訊控制示例 3
二、 調用標記文檔功能碼:0x85或0x86 5
1、發送命令協議 5
2、 通訊響應協議 6
3、調用文檔通訊示例: 6
三、 寫入系統參數功能嗎:0x83 7
1、發送命令協議 7
2、 通訊響應協議 8
四、 讀取系統參數功能嗎:0x84 9
1、發送命令協議 9
2、 通訊響應協議 10
激光VGA板的接口說明書
一、 概述:
激光VGA控制板是針對VGA激光器打標機開發的控制板,VGA控制板是通過VGA口與顯示屏相連接,通過對顯示屏界面的操作實現人機交互。如下圖所示:

                      激光VGA控制板

1
CON1接口:振鏡控制接口,DB15插座
2
CON2接口:激光控制接口,DB25插座。
3
CON3接口:擴展IO接口, DB15公座
4
J1接口:VGA接口
5
USB主接口:用于接入U(xiǎn)盤導入文件和更新固件或者接入鼠標、鍵盤
6
電源接口:提供控制板需要的電源供電,一般使用12V-24V

二、各種接口接線說明
1、CON1接口:DB15振鏡控制
振鏡控制信號為數字信號,可以直接連接至數字振鏡。由于數字振鏡所用的數字信號傳輸協議不完全一樣,所以,需要確認數字振鏡使用何種傳輸協議。注意:數字信號建議采用帶屏蔽層的雙絞線連接。
各個管腳的具體說明如下:

管腳號
信號名稱
具體說明
管腳號
信號名稱
具體說明
1, 9
CLK–/CLK+
時鐘信號—/時鐘信號+
2,10
SYNC–/SYNC+
同步信號—/同步信號+
3,11
XChannel‐ /XChannel+
振鏡X信號—/振鏡X信號+
4,12
YChannel‐/YChannel+
振鏡Y信號—/振鏡Y信號+
5,13
NULL
保留
6,14
NULL
保留
7
NULL
保留
8,15
GND

2、CON2:DB25 光纖激光控制
CON2 插座與光纖激光器的 25 針插座通過 25 針電纜直接對接。

管腳號
信號名稱
具體說明
管腳號
信號名稱
具體說明
1-8
P0-P7
激光器功率。TTL 輸出。
9
PLATCH
功率鎖存信號。TTL 輸出。
10,14
GND
控制卡的參考地
11,12, 16,21
LASERST0-3
激光器狀態輸入
17
VCC
控制卡的5V電源輸出
18
MO
主振蕩器開關信號。TTL輸出
19
AP
功率放大器開關信號TTL輸出。
20
PRR
重復脈沖頻率信號。TTL輸出
22
RedPt
保留
23
EMSTOP
急停開關信號。TTL輸出。
13,15,

此腳懸空,不連接
24,25

此腳懸空,不連接

3、CON3:擴展IO接口

管腳號
信號名稱
具體說明
管腳號
信號名稱
具體說明
1
IN4
24V光耦輸入4,與GND形成回路
2
OUT8
可配置TTL輸出口8
3
OUT7
可配置TTL輸出口7
4
5V
5V輸出,與GND形成回路
5
24V
24V輸出,與GND形成回路
6
OUT5
可配置TTL輸出口5
7
IN3
24V光耦輸入3,與GND形成回路
8
IN2
24V光耦輸入2,與GND形成回路
9
OUT4
可配置TTL輸出口4
10
OUT3
可配置TTL輸出口3
11,12
GND
13
OUT2
可配置TTL輸出口2
14
OUT6
可配置TTL輸出口6
15
OUT1
可配置TTL輸出口1

說明:
1、IN2、IN3、IN4電路跟IN1的一樣
2、可配置輸出口OUT1---OUT8,可取其中一個輸出口,作為紅光輸出口,例如OUT1作為紅光輸出
4、J1接口:VGA接口
標準的VGA接口,利用標準的VGA接口線將這VGA接口與顯示屏相連接,就可在顯示屏上顯示激光打標系統的操作界面,實現對激光打標系統的操作。
5、USB:USB接口
   USB的主接口,用于接入鼠標與鍵盤操作和插入U(xiǎn)盤,通過U盤來實現系統文檔的導入和導出,或者可以通過U盤來進行系統的固件更新。
7、power1:電源
一般電源輸入為12V到24V,在這建議客戶使用12V-24V的電源輸入。
8、P1:CO2的PWM控制口
P1接口主要用于控制CO2激光機的,包括控制C02激光機的功率、出光等等功能。接線可以接CON2接口的19腳的AP腳,另一條線接地。

             激光VGA接口圖
