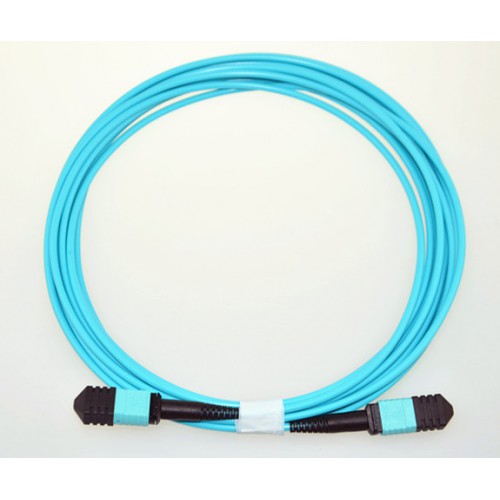

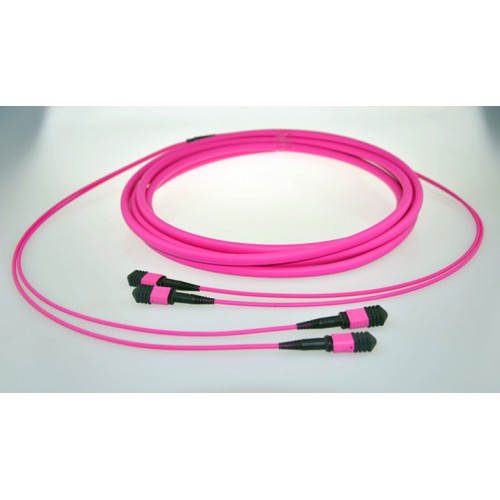

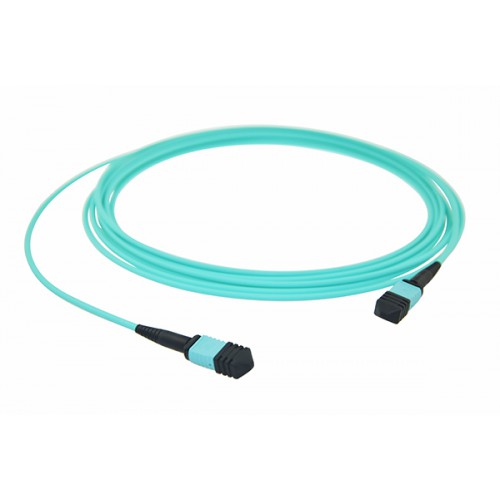

MPO預端接光纜有利于快速部署的數據中心和光纖基礎設施環境?？缭接贛DA，HDA與EDA區域間模塊盒或扇出光纜的連接，其高效的即插即用架構大大地降低了初始安裝和日常維護成本。
上海態路預端接光纜采用高質量的光纜及MPO組件，低插入損耗，高回波損耗完全可以滿足要求苛刻的高速網絡。
產品特點：
- 提供12至144芯光纖連接
- 采用4、8、12、24芯MPO連接器，小型化最大限度減少故障并減少布線空間
- 可平滑的從10G升級到40G、100G網絡傳輸，并支持100G傳輸?shù)臅r(shí)延指標
- 可根據用戶不同配置要求，選用多模OM3、OM4及單模G652D、G657A2等多種光纖規格
- 采用圓形、小外徑特殊結構的新型光纜，實現了更小的主干光纜彎曲半徑，使存放和敷設方便快速
- 采用防塵、抗壓、抗拉的兩端保護套管，能有效保護光纜及光纖連接器在運輸及安裝過程中不受損壞
適用標準：
- TIA/EIA-568-C
- TIA 604-5 MPO
- IEC-61754-7
- NFPA 262 (OFNP) or IEC 60332 (LSZH)
- IEC-60793
- GR-1435-CORE
產品應用：
- 光開關接口連接
- 主干陣列光纜
- 數據中心布線
主干光纜結構：
| 光纖類型 | 多模 | 單模 | ||||
| OM1 | OM2 | OM3 | OM4 | G.652 | G.657 | |
| 光纖芯徑 | 62.5/125 | 50/125 | 50/125 | 50/125 | 9/125 | 9/125 |
| 使用波長 (nm) | 850/1300 | 850/1300 | 850/1300 | 850/1300 | 1310/1550 | 1310/1550 |
| 最大衰減(dB/km) | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 0.36/0.25 | 0.36/0.25 | 0.36/0.25 |
| OFL帶寬 (MHz·km) | ≥200/500 | ≥500/500 | ≥1500/500 | ≥3500/500 | – | – |
| 有效帶寬 (MHz·km) | – | ≥500 | ≥2000 | ≥4700 | – | – |
| 10G 通道最長傳輸距離 | 33 | 83 | 300 | 550 | – | – |
| 40G/100G 通道最長傳輸距離 | – | – | 100 | 150 | – | – |
