本公司設計和生產的TLTP-YTH系列半導體激光電源是連續可調恒流電源，采用了目前國際先進的半導體激光電源方案，選用優質元器件生產。具有輸出噪聲小、恒流特性好、電流穩定、抗干擾能力強等優點，并具有防過沖、反沖和反浪涌的穩壓、恒流雙重保護電路，保證激光器的穩定工作和使用壽命。電源有LCD 液晶顯示，能提供電源工作的各個參數及其工作狀態的顯示，具備過壓、過流、水溫和水壓報警功能，實為半導體端泵激光器的理想電源?？梢酝昝榔ヅ?/span>DILAS、LIMO、西安炬光模塊，是紫外、綠光激光器理想的驅動電源。
產品特點
l 4路TEC驅動（其中一路內置供LD溫度控制）
l 日本進口高精度高靈敏度NTC，全數字PID控制，各參數可調節
l 溫度控制精度：正負0.1℃或0.01℃可選。支持TEC熱端溫度檢測和風扇控制
l 1路內置數控LD驅動器：60A@3V，效率>85%，電流紋波<10mA,電壓紋波<15mV。含電壓鉗位，帶過壓過流保護，支持過熱保護。含欠壓保護，過流熔斷保護。
l 內置PWM，頻率5000Hz-100000Hz 可調，步進1000Hz。
l 脈寬可調1us~30us.
l 帶紅光指示
l 激光控制內控外控可切換。
l 支持Q驅告警檢測。
l 溫度異常報警
|
系統簡介 |
||
|
4路制冷系統 |
日本進口高精度高靈敏度NTC，溫控穩定度正負0.1℃ 支持TEC雙向控制，可加熱可制冷 |
|
|
CHAN0 |
用于內置半導體模塊溫度控制。雙向12V/10A |
|
|
CHAN1 |
雙向12V/10A |
|
|
CHAN2 |
雙向12V/10A |
|
|
CHAN3 |
雙向12V/10A |
|
|
半導體激光模塊驅動器 |
60A@5V，效率>85%。電流紋波<10mA,電壓紋波<15mV。 含電壓鉗位，帶過壓過流保護，支持過熱保護。 含欠壓保護，過流熔斷保護。 支持外部使能控制，外部電流控制。 |
|
|
聲光控制器 |
內置PWM，頻率5000Hz-100000Hz，步進1000Hz。 脈寬可調1us~30us 激光控制內控外控可切換。 支持Q驅告警檢測。 溫度異常報警。 |
|
|
附加功能 |
RS232通訊接口。(選配) |
|
應用：
l 端泵打標泵浦電源
l 半導體激光電源
l 綠光打標機電源
l 紫外打標機電源
l 恒流源
l TEC溫度控制
產品選型
|
型號 參數 |
TLTP -YTH0320-X |
TLTP -YTH0340-X |
TLTP -YTH0350-X |
TLTP -YTH0360-X |
TLTP -YTH0380-X |
||||
|
輸入電壓（VAC） |
220±15% |
220±15% |
220±15% |
220±15% |
220±15% |
||||
|
制冷路數 |
可選1~4 |
可選1~4 |
可選1~4 |
可選1~4 |
可選1~4 |
||||
|
控溫精度 |
±0.1℃/±0.01℃ |
||||||||
|
控溫范圍 |
5℃~40℃ |
||||||||
|
溫度傳感器 |
NTC（25℃-10K） |
||||||||
|
激光器電流 |
20A |
40A |
50A |
60A |
80A |
||||
|
聲光控制器 |
15V/24V供電 |
15V/24V供電 |
15V/24V供電 |
15V/24V供電 |
15V/24V供電 |
||||
|
PWM頻率 |
5K~100KHz |
5K~100KHz |
5K~100KHz |
5K~100KHz |
5K~100KHz |
||||
|
儀器體積 |
W×L×H＝450×130×400mm |
||||||||
|
遠程接口 |
RS232、485（選配） |
||||||||

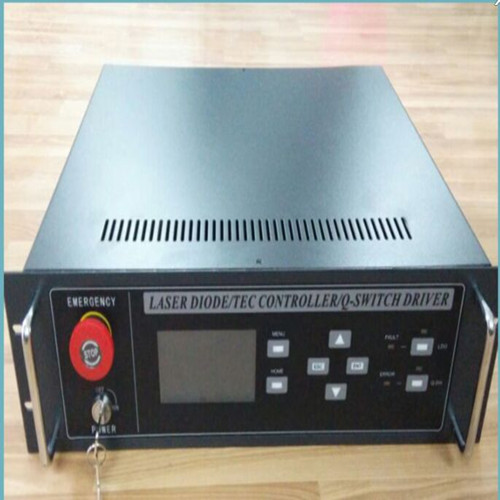

產品圖片
