點擊圖片查看原圖 熱影響區域小，不會導致精密模具變形。焊接深度大，焊接牢固。溶化充分，不留修補痕跡。溶池溶料凸起部份與基體結合處無凹陷現象 ，可修補裂痕、崩角、摸邊及靡損密封邊 ， 可在硬質材料上進行焊接（~HRC60） ，準確率高，激光焊點直徑只有0.2mm~1.5mm ，受熱面積小，加工件不會變形 。焊接后可蝕紋，不影響效果 、氧化率低，工件不會變色 、焊接后不會出現氣孔或沙眼 、焊接處可加工，特別適合有拋光要求的模具修補 、 焊接后工件可達50~60洛氏硬度。
控制系統：
采用內置工控微機進行雙閉環精密控制。其穩定性和運行能力遠遠優于同類產品采用的單片機控制板。
氣體保護系統：
帶有內部微機控制的同步氬氣保護系統，可使焊縫不被氧化焊接更加牢固，美觀。采用與激光發射的同步控制，可以最大限度地節約氬氣。
工作原理是以激光高熱能并集中定點的熔接技術，有效處理一切微小部分的焊接及修補工作，彌補了傳統氬弧焊技術在修補焊接精細表面時的不足。避免了熱應變和后處理這兩道門檻，大大節省了模
主要優點：

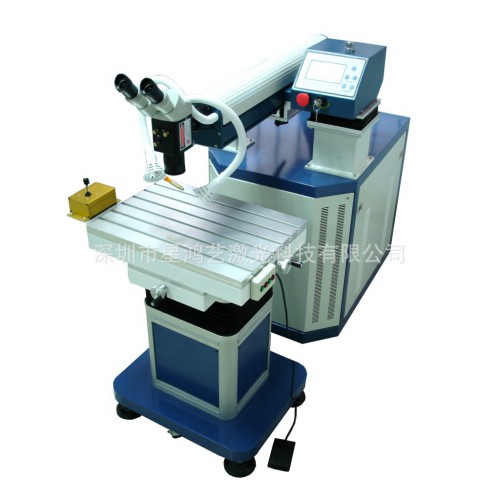

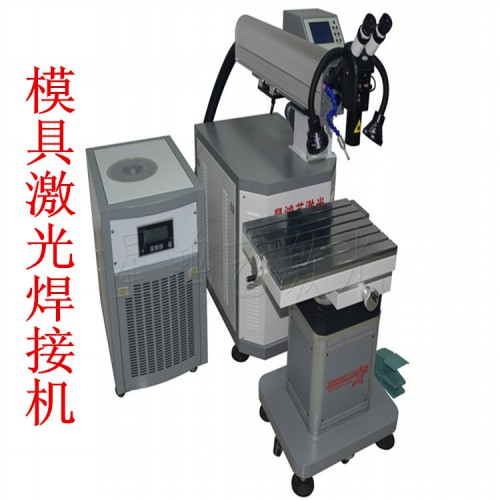

激光模具焊接機專為模具行業量身打造，引進德國技術，采用獨特的結構設計，適合各種大、中、小型模具的修補。
1．采用英國進口陶瓷聚光腔體，耐腐蝕，耐高溫，腔 體壽命 （8-10）年，氙燈壽命800萬次以上。
2．激光模具焊接機采用世界上最先進的自動遮光系統，消除了在工作時光對眼睛的刺激。
3．激光頭可旋轉360度，整體光路部份可轉動360度，以及上下電動升降,前后推動,特別適合各種大、中、小型模具的修補。
4．參數調節采用智能化遙控器控制，操作簡單、快捷。
5．工作臺可電動升降，三維移動。
6．光點大小電動調節。
適應材料：
精密激光模具焊接機 可焊接的材料非常廣泛,包括: 冷作高合金鋼、熱鍛高合金鋼、含鎳工具鋼、高級鋼、銅合金、鈹銅、高韌鋁合金等金屬材料等等...
主要參數：
|
型號 |
XHY-WY180-MK（A） |
XHY-WY180-MK（C） |
XHY-WY180-MK（F） |
|
工作臺三軸行程 |
X=300mm,Y=200mm(X、Y手動可調節，Z軸電動升降 |
X、Y電動調節，三軸電動升降 |
|
|
工作臺承載 |
≤200KG |
||
|
設備重量 |
300kg |
||
|
機器供電 |
220V±10%/50Hz或380V±10%/50Hz |
||
|
激光參數 |
|||
|
激光類型 |
Nd:YAG脈沖 |
||
|
光點調節范圍 |
0.1～0.3mm |
||
|
光點大小 |
0．2-3．0mm |
||
|
激光波長 |
1064nm |
||
|
脈寬 |
≤20ms |
||
|
最大激光功率 |
180W |
||
|
脈沖頻率 |
≤50Hz |
||
|
激光輸出焦距 |
80mm/100mm/120mm(可選) |
||
|
激光冷卻 |
水冷 |
||
|
觀察系統 |
顯微鏡（可旋轉360o） |
||
|
保護氣體 |
1路（氬氣） |
||
|
焊料參數 |
|||
|
焊絲直徑 |
0.1mm～0.8mm |
||
