平凸柱面鏡成線狀像，用于僅需控制光束的一個方向的尺寸。此透鏡的材料為BK7，所以不適用于紫外波長。 與球面透鏡相比，平凸柱面鏡的制造難度更高。要合理選擇材料(紋理，氣泡，雜質，均勻性)，注意影響散亂的因素(劃傷，凹痕，光澤)，高質量研磨?？梢苑譃闆]鍍膜和鍍了可見光帶域的防反射多層膜透鏡。透鏡的設計波長為546.1nm(綠色汞譜線的e線)。由于焦距隨波長變化，所以被用于其它波長時，其焦距也隨之變化。

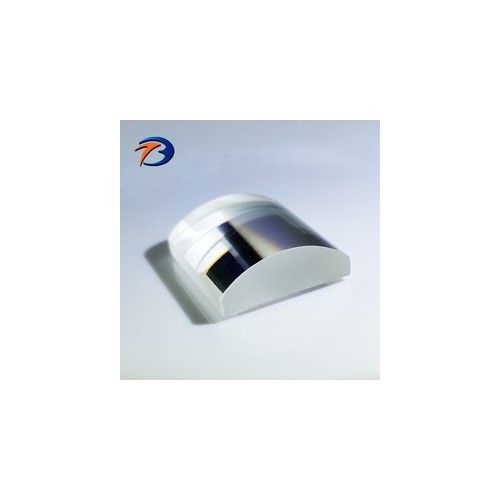

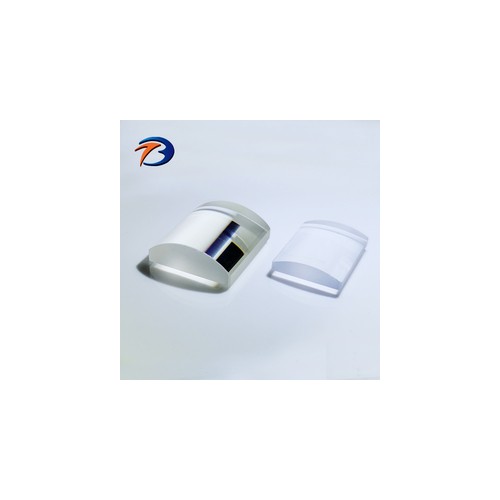

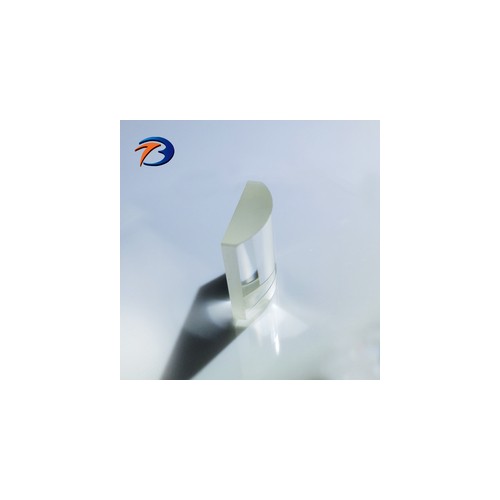

圓柱面平凸透鏡（柱面平凸透鏡）是在垂直方向具有凸透鏡的曲率，在水平方向沒有曲率的透鏡。用于將激光聚光成細線形狀的實驗中，或用于流體測量等需要的較寬的線狀光束。
| 材料 | K9, 熔融石英等 |
| 外度公差 | ±0.02mm |
| 厚度公差 | ±0.02mm |
| 面型 | λ/10 |
| 光潔度 | 20/10 or better |
| 偏心 | <3 arc min |
| 有效孔徑 | >90% |
| 倒邊 | <0.2X45° |
| 鍍膜 | 定制 |
