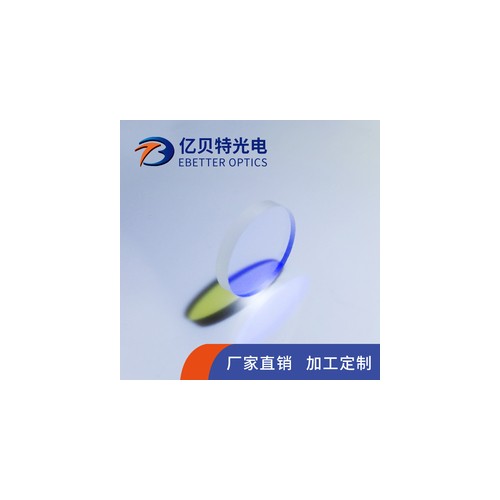

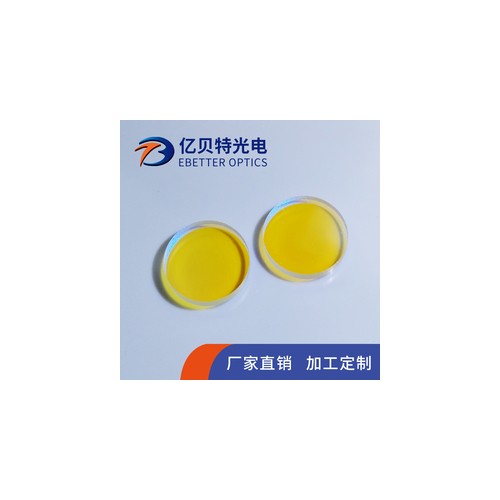

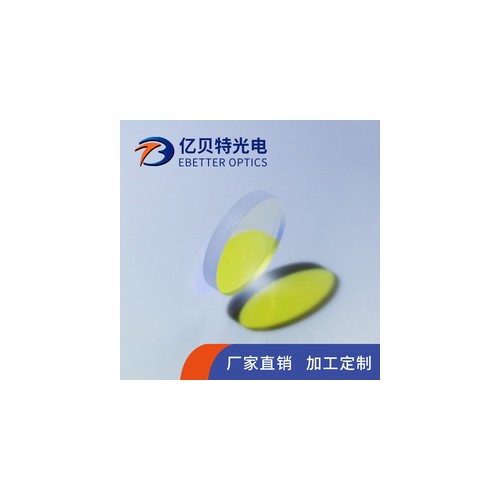

帶通濾光片只允許較窄波長范圍的光通過，常見的是法布里-珀羅型濾光片，它實質 上是一個法布里-珀羅標準具(見法布里-珀羅干涉儀)。具體結構為：玻璃襯底上涂一層半透明金屬層，接著涂一層氟化鎂隔層，再涂一層半透明金屬層，兩金屬 層構成了法布里-珀羅標準具的兩塊平行板。當兩極的間隔與波長同數量級時，透射光中不同波長的干涉高峰分得很開，利用別的吸收型濾光片可把不允許透過的光 濾掉，從而得到窄通帶的帶通濾光片，其通頻帶寬度遠比普通吸收型濾光片要窄。
帶通濾光片主要光學指標如：波長定位精度、半波帶寬精度、波形系數（矩形化程度）、峰值透射率等均。
紫外窄帶濾光片 可見窄帶濾光片 近紅外濾光片
200～399 nm 400～740 nm 750～2500nm
應用領域： 熒光分析儀，酶標儀，有線電視升級設備，無線傳輸設備，手機條碼掃描，紅外電子白板，紅外攝像頭，紅外觸摸屏，虹膜識別，紅外油墨識別，紅膜識別、人臉識別感應器系統。
| 中心波長 | 245-1064nm |
| 半帶寬 | 5nm；10nm; 20nm; 30nm, 50nm or custom |
| 截止范圍 | 200-1200nm |
| 光密度 | OD3; OD4; OD5; OD6 |
| 尺寸公差 | 0.5-600±0.02mm |
| 通光孔徑 | ≥90% |
| 厚度公差 | 0.3-50±0.02mm |
| 面型 | 1/10λ |
| 表面質量 | 10-5 |
| 倒角 | 45°×0.2mm |
| 鍍膜 | 定制 |
