點(diǎn)擊圖片查看原圖
高速激光熔覆是提高熔覆工作效率的最佳途徑
激光熔覆已被廣泛用于金屬表面的修復(fù)改性，但傳統(tǒng)激光熔覆工作效率較低（比如4000W半導(dǎo)體激光器的正常熔覆效率為0.25m2/h），不能滿足大規(guī)模的生產(chǎn)加工需求。為了提高熔覆工作效率，人們不得不不斷地提高激光器的功率，使用了6000W、8000W甚至10000W的激光器。值得注意的是，增大激光器的功率，一般情況下，并不能同比例地提高熔覆線速度，只能靠增大聚焦光斑尺寸來提高熔覆效率，比如將2×12的聚焦光斑增大為2×20或2×30的聚焦光斑。實(shí)際的應(yīng)用表明，單純靠增大激光器的功率來提高熔覆效率的結(jié)果并不理想，如下圖所示。

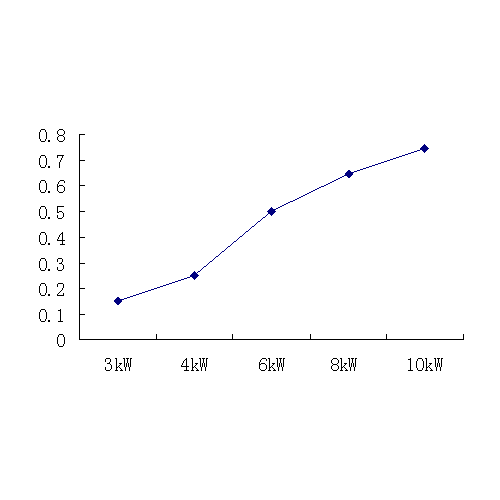

圖1. 不同功率的半導(dǎo)體激光器的熔覆效率
從圖1的數(shù)據(jù)可以看出，6kW激光器每小時(shí)的熔覆面積為0.5m2，比4kW激光器每小時(shí)熔覆面積增加0.25 m2， 但8kW激光器比6kW激光器每小時(shí)熔覆面積僅增加0.15 m2，10kW激光器比8kW激光器每小時(shí)熔覆面積僅增加0.10 m2。隨著功率的增大，效率增加效應(yīng)遞減。因此，靠增加激光器的功率來提高工作效率的做法，不是一個(gè)有效、經(jīng)濟(jì)的做法。而且，激光器功率的不斷提高，會引起其他副作用。比如，隨著激光功率的增加，基體的熱輸入量增大，基體表面溫度升高，基體變形和熔覆層開裂現(xiàn)象會加劇。另外，增大功率，會增加熔覆層深度，稀釋率也會因此增大，所以必須增大熔覆層厚度，造成熔覆材料的浪費(fèi)。
為了提高激光熔覆的工作效率，必須另辟它徑，尋求更有效、更先進(jìn)的技術(shù)。這一技術(shù)便是：高速激光熔覆。高速激光熔覆通過改變激光與金屬粉末的作用過程，使得金屬粉末在到達(dá)熔池之前充分吸收激光能量（普通熔覆時(shí)基體和粉末對激光能量的吸收比例分別為80%和20%，高速熔覆時(shí)基體和粉末對激光能量的吸收比例分別為20%和80%）。 通過對激光能量吸收比例的改變，使得熔覆的線速度達(dá)到了幾十米每分鐘，極大地提高了熔覆工作效率。另外由于高速熔覆的搭接率高達(dá)70%-80%(普通熔覆的搭接率為30%-50%)，一方面，使得高速激光熔覆的稀釋率極低（約為1%左右），而普通熔覆的稀釋率為5%-15%。另一方面，使得熔覆層表面非常平整，達(dá)到了熱噴涂相同的效果，如下圖所示：

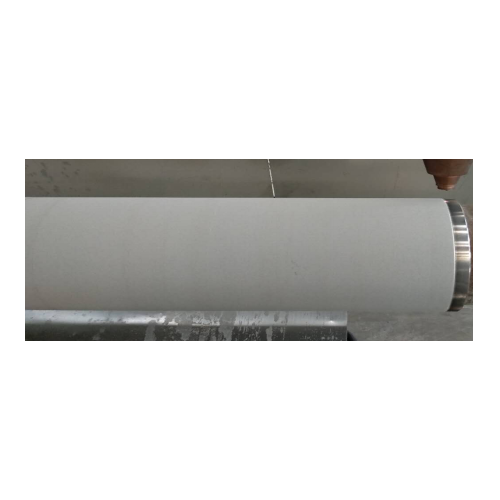

圖2. 中科中美高速激光熔覆層表面粗糙度達(dá)到噴涂效果
西安中科中美是我國首家推出高速熔覆激光器設(shè)備的高科技公司。其推出的系列高速熔覆激光器已被國內(nèi)多家客戶使用。根據(jù)客戶的反饋數(shù)據(jù)，中科中美的4000W高速熔覆激光器的具體工作參數(shù)及特點(diǎn)如下：
1. 熔覆速度：在熔覆厚度0.2-0.5mm時(shí)，熔覆效率每小時(shí)0.7-1.2平方米；
2. 熔覆厚度：根據(jù)需求，可實(shí)現(xiàn)熔覆厚度0.2~1.2mm；
3. 熔覆表面：熔覆表面平整，達(dá)到熱噴涂的效果；
4. 稀釋率：~1%左右；
5. 結(jié)合強(qiáng)度：冶金結(jié)合，結(jié)合強(qiáng)度可高達(dá)360MPa；
6. 可用于高熔點(diǎn)、高硬度粉末的熔覆；
7. 可用于銅、鋁等有色金屬的熔覆。
理論與客戶的實(shí)際應(yīng)用表明，采用高速激光熔覆是提高熔覆工作效率的最佳途徑！
