一、產品介紹

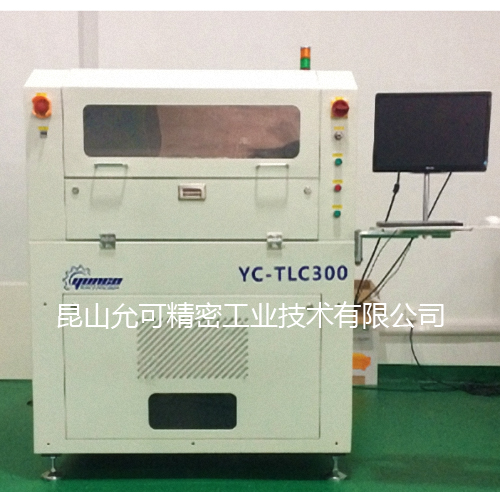

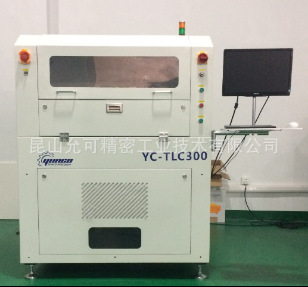

YC-SLC300是允可精工為介入式醫用金屬支架提供的專業激光微加工設備，采用自主研發的精密薄壁管材加工運動平臺和激光切割頭，并為客戶定制化設計醫用支架金屬裸管進料模塊和防水接料模塊，配套等徑管自動進給加工系統，具有直線行程長、精度高、運動速度高、加工效率高等顯著特點，為介入式醫用金屬支架提供高性價比的激光微加工系統解決方案。
二、性能特點
1、天然花崗巖平臺設計：機器平臺采用天然花崗巖為材質，軸系布局采用立柱懸臂式結構，并以天然花崗巖安裝面作為安裝基準，為系統的高速高精度加工和穩定性提供保證；
2、自主化精密薄壁管材加工運動平臺：采用允可精工LaserTube系列精密薄壁管材加工運動平臺，充分考慮精密薄壁管材的激光加工工藝需求，在滿足加工質量、效率和穩定性基礎上，為客戶提供具有自主知識產權的任意組合軸系加工運動平臺和個性化功能模塊的訂制化設計方案；
3、適用不同品牌光纖激光器：可兼容不同品牌的高性能光纖激光器，適應不同管徑、管長的精密薄壁管材激光加工要求，電控接口規范，功能模塊化設計，便于根據不同需求快速切換、系統升級及維護，確保高品質的產品加工要求；
4、客戶訂制化激光切割頭：可根據客戶工藝需求訂制化設計激光切割頭，兼容自主研制的標準激光切割頭（含CCD模塊）和簡化版激光切割頭（不含CCD模塊），實現激光切割頭快速、準確切換。
5、開放式數控軟件平臺：軸系均采用直接驅動電機和伺服電機提供動力，通過開放式數控技術進行系統控制，系統響應快，運動精度高，系統開放接口兼容性強。軟件系統提供2D圖形顯示和加工工藝管理知識庫等功能模塊，功能強大，操作方便；
6、工藝能力突出：機器具備連續自動進給激光干切和濕切加工能力，采用模塊化設計的防水飛濺接料模塊，具有吸塵、抽濕、細長料支撐、接長料等功能，給不同管徑、管長的金屬支架提供最優的激光加工解決方案。
7、高性價比解決方案：設計團隊從事多年醫療器械激光微加工、檢測、系統設計、售后服務等技術工作，精通醫療器械領域精密管件和薄片元件的加工工藝需求，利用系統集成技術，配置自主研制的精密薄壁管材加工運動平臺、直線軸、旋轉軸和激光切割頭等關鍵功能部件，以及自動進給加工系統、進料和接料等功能模塊，為醫用金屬支架提供高性價比精密激光微加工系統解決方案。
三、應用范圍
應用于不銹鋼、鈷基合金、鎳鈦合金、鎂合金、純鐵等金屬醫用支架的激光微加工領域，可加工第一代介入式金屬支架、第二代藥物涂層支架、靜脈濾器、海波管、內窺鏡蛇骨、吻（縫）合器管、螺旋管、穿刺管、穿刺針等醫療器械產品，加工工藝包含切割、鉆孔、挖盲槽等，具有加工特征尺寸小、加工精度高、加工效率高、尺寸和性能穩定好等特點。
四、加工樣品

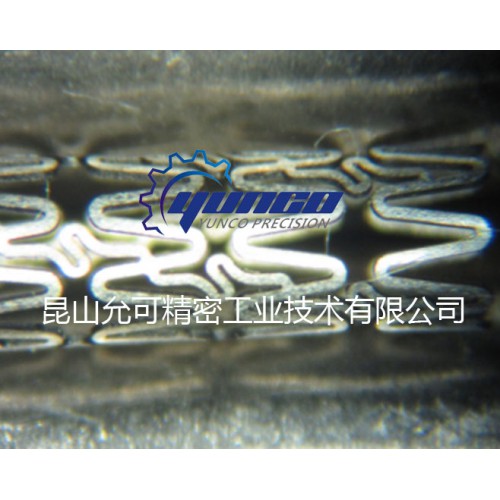

316L支架 鈷基支架 鎳鈦支架
靜脈濾器 鎂合金支架 藥物圖層支架
