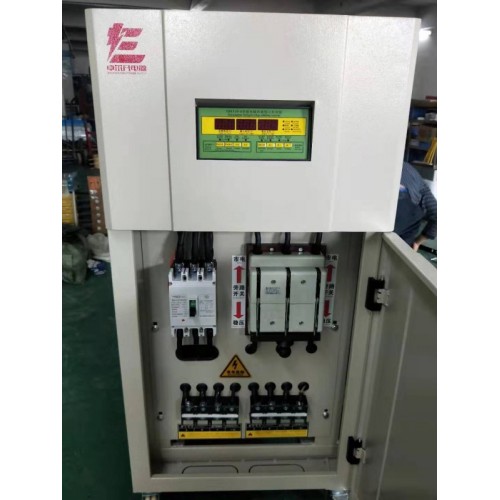

點擊圖片查看原圖
一、概述：
穩變一體機實際是三相高精度全自動交流穩壓器加變壓器組合結構為一體的機型（以下簡稱穩變壓器一體機），其輸入三相四線制。輸出線電壓220V，輸入電壓380V在額定電容量范圍內，可同時供電源電壓三相220V或三相200V用電設備使用，專為進口三相電設備穩定交流電壓而設計。針對進口設備專用電壓和國內外電壓不同，目前很多設備在不同的國家和地區安裝也使用須經過穩變一體機的電壓轉換就可以解決穩壓變壓其目的,當外界的供電網絡電壓波動或負載變化而造成電壓波動時，能自動保持輸出電壓的穩定。
二、穩變一體機的基本信息
品牌/型號：睿琴RQ/SVC/TNS系列
輸入電壓：380V
類型：滑動式交流穩壓器
輸出電壓：220V/200V（電壓可根據客戶要求定做）
三、技術參數表
項目 | 參數 |
1、名稱 | 三相高精度全自動交流穩壓器( 穩變一體機) |
2、輸入電壓 | 277V-430V（三相380±20%） |
3、輸出電壓 | 三相220V 三相200V |
4、穩壓精度 | ±（2-5）%可調 |
5、工作頻率 | 50/60Hz |
6、調壓方式 | 先穩壓后變壓 |
7、附加波形失真 | 不產生波形畸變 |
8、響應時間 | ≤0.5S |
9、相對濕度 | ≤90%（溫度25℃以下） |
10、絕緣電阻 | ≥2MΩ |
11、過載能力 | 二倍的額定電流，維持1分鐘 |
12、工作海拔 | 小于1000米 |
13、環境溫度 | -10℃+45℃ |
14、電氣強度 | 工頻正弦電壓2000V歷時1分鐘無擊穿及閃絡現象 |
15、過壓保護 | 輸入電壓高于設定值,自動切斷電源 |
16、短路保護 | 當負載設備短路時,切斷輸出電源 |
17、過流保護 | 當負載設備過流時,切斷輸出電源 |
.
