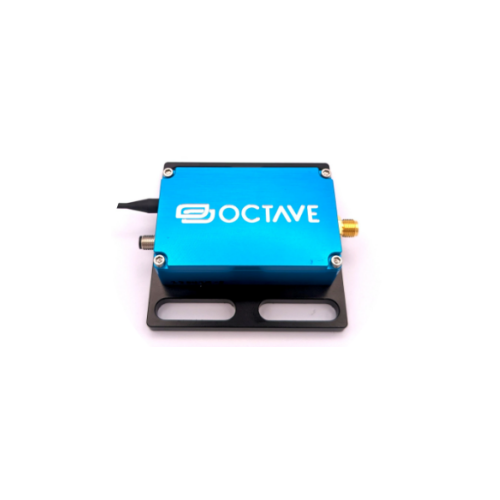

產品型號：COSMO
品牌名稱：Octave Photonics
Octave Photonics的光頻梳偏頻測量模塊(COSMO)，為測量載波包絡偏移頻率的f-2f自參考鎖定過程提供了一種緊湊且方便的解決方案。COSMO運用了非線性波導技術產生超連續譜，將頻譜擴展到至少一個倍頻區域，通過低頻翻倍與高頻進行重疊，從而精準測定fceo。同時，COSMO可以用極低的脈沖能量檢測目標頻率，從而實現更低的功耗或更高的重復頻率。
產品特點：
· 輸入波長：~1560 nm
· 輸入脈沖能量：>200 pJ
· 輸入：PM1550光纖
· 輸出：SMA連接器
· 尺寸：~40x25x15 毫米
· CEO 信噪比：>35 dB
產品參數：
參數 | COSMO |
輸入脈沖波長 | ~1560 nm |
最小脈沖能量（for CEO detection） | 150 pJ typical 200 pJ max. |
絕對最大輸入脈沖能量 | 1 nJ |
推薦輸入脈沖持續時間 | <250 fs |
輸入光纖 | PM1550 |
輸入光學信號接口 | FC/APC |
輸出電信號接口 | SMA |
模塊尺寸 | 57x35x17 mm |
平均功率消耗 | 0.6 Watts (50 mA @12 V) |
工作溫度 | 0 to 40 C |
CEO峰值信號比 | >35 dB (300 kHz RBW) |
偏移檢測示例：在上圖配置中，COSMO連接到Er:光纖激光器的輸出端。 射頻頻譜分析儀顯示三個峰值：fCEO、fCEO – frep 和 frep，其中 frep 是激光重復率。
