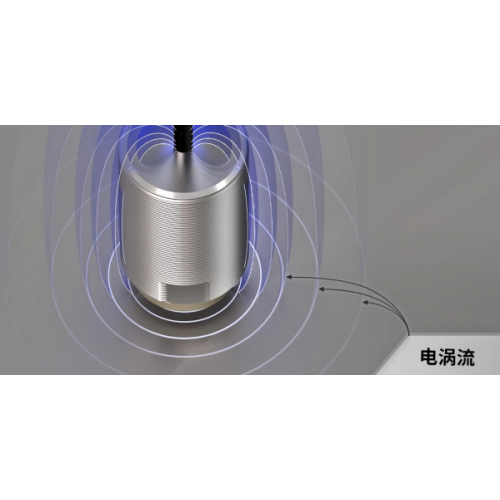

電渦流位移傳感器是非接觸式無損檢測的高精度傳感器，主要用于精確測量導電目標的位移、距離、位置和振動，目前被廣泛用于各種工業應用中。傳感器基于電磁感應原理，由探頭內激勵線圈產生的高頻磁場在導電目標材料中誘發渦流，而渦流和磁場之間的相互作用產生了一個與主磁場（由傳感器產生）相反的次級磁場，導致線圈的阻抗發生變化。這種阻抗的變化與線圈和目標之間的距離成正比，從而可以進行精確的位移檢測。
在工業應用中，涉及到的高精密位移檢測很多，而有些應用則是處于高溫環境。由于高溫應用操作條件惡劣，傳統的位移傳感技術受到嚴重限制，電渦流位移傳感器則為這些極端環境下的金屬微位移檢測提供了一個強大而可靠的解決方案。電渦流傳感器在高溫環境下具有天然優勢。首先它們是非接觸式設備，消除了機械磨損，減少了維護要求。此外，它們對灰塵、污垢、油和水分等環境因素具有免疫力，即使在惡劣的條件下也能確保可靠的性能。
當然，并不是所有的電渦流傳感器都可以用于高溫環境應用，因?yàn)橥ㄓ玫碾姕u流傳感器通常的最高工作溫度是100多度，即使是英國真尚有的ZED23系列寬溫型電渦流傳感器最高也只能到200℃。要是測量環境溫度高于200℃，就必須選擇耐更高溫度的專用版本，比如英國真尚有的高低溫電渦流傳感器HL系列。
英國真尚有的 HL 系列高溫和低溫渦流傳感器專為監測極端環境中金屬導體的位移而設計。它們有低溫和高溫兩種型號，在航空航天、汽車和發電等不同行業的成功應用為其贏得了聲譽。在航空航天領域，這些傳感器用于測量渦輪葉片、壓縮機葉片和其他關鍵部件在高溫下的微小位移。這可確保這些部件在規定的設計公差范圍內運行，從而避免災難性故障并確保最佳性能。

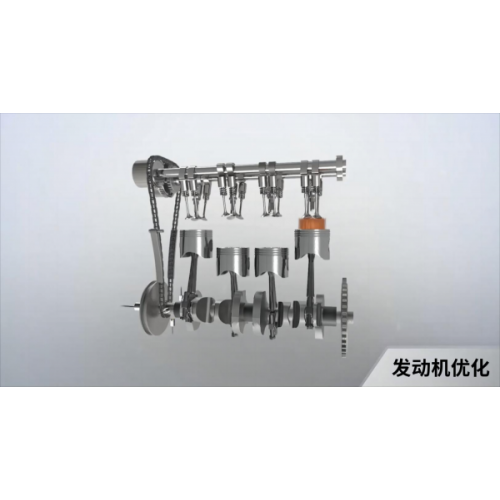

在汽車領域，HL 系列可監測活塞和曲軸等發動機部件的微位移。這些數據有助于工程師優化發動機性能、減少磨損和提高燃油效率。在發電行業，HL 系列渦流位移傳感器可跟蹤蒸汽輪機葉片和發電機轉子的微小位移。這使操作人員能夠檢測到磨損或疲勞的早期跡象，并采取適當?shù)木S護措施，避免昂貴的設備故障。
HL 系列高溫渦流傳感器探頭采用了專門的材料和制造方法。高溫型探頭可在 +25°C 至 +649°C 的環境溫度下進行穩定測量，分辨率和重復性高達 0.76μm。這些探頭采用激光焊接的鉻鎳鐵合金結構，由金屬護套礦物絕緣電纜連接，可耐高溫、高輻射水平和多種化學物質而不會降解。
英國真尚有通過將獨特定制的校準設備納入其運營，進一步增強了其技術實力。這項研發旨在抵消校準測試過程中可能出現的熱脹冷縮影響。這種專用設備的引入進一步加強了英國真尚有 HL 系列渦流探頭的可靠性和精確性。
