產品簡介：
隨著城市及農村通信網絡的日益光纖化，對于光纖網絡的測試由過去的長距化、集中化漸漸演變?yōu)槿缃竦亩叹嗷头稚⒒Ｓ纱藥淼目赡苁怯脩舻某杀就度朐黾?，以及大量新增施工運維人員對于儀表的使用要求上手更快更簡便等。針對這些問題，態路通信推出了新一代智能化TLOT-700系列光時域反射儀。
TLOT-700采用了全新的設計理念與外觀，結構更加緊湊，并且涵蓋了從骨干網、城域網至FTTx接入網測試在內的多種動態范圍和波長組合，操作簡單易學。在當前的光纖網絡架構下，它可以很好地幫助用戶進行成本控制，并且不以降低測試性能為代價，滿足用戶的不同測試需求。
無論您是在光纖網絡構建與安裝階段進行鏈路鑒定，還是要執行快速高效的維護與故障排查測試，相信TLOT-700都會成為您的得力助手。
主要特點：
多種動態范圍及波長組合可供選擇
具有多模光纖鏈路的測試能力
可選1625nm測試波長，帶濾波器，可進行FTTH/PON光網絡的在線測試
多種測量模式，操作極其簡單，一鍵式可以完成測量
具有線路光告警功能，程度地保護儀表光模塊
實時測試功能，方便觀察光纖實時對接效果
內置大功率紅光源，可方便肉眼檢測近端光纖線路中的故障點
可選配光功率計功能
支持中英文輸入，擁有友好的輸入界面，完全模擬電腦鍵盤輸入
自帶4GB內存，可存儲超過40000條曲線
帶有截圖功能，可截取儀表屏幕顯示的當前界面，并自動保存為圖片格式文件
配置PC數據分析與仿真軟件，可批量處理、生成、打印測試報告

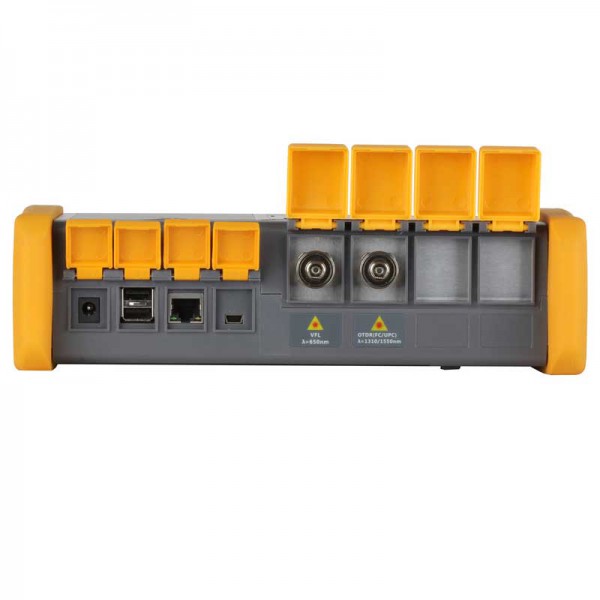

配備2個主USB接口和一個從USB接口，可進行電腦仿真控制及外接存儲設備
通過RJ-45或選配的WiFi模塊，可實現PC遠程訪問控制操作
型號規格：
|
型號 |
測試波長 |
動態范圍 |
事件/衰減盲區 |
|
TLOT700-D26 |
1310/1550nm |
26/24dB |
0.8/4m |
|
TLOT700-D32 |
32/30dB |
0.8/4m |
|
|
TLOT700-D35 |
35/33dB |
0.8/4m |
|
|
TLOT700-D40 |
40/38dB |
1/4m |
|
|
TLOT700-D43 |
43/41dB |
1/5m |
|
|
TLOT700-T40F |
1310/1550/1625nm |
40/38/38dB |
1/4m |
|
TLOT700-T43F |
43/41/41dB |
1/5m |
|
|
TLOT700-M21 |
850/1300nm |
19/21dB |
1.2/8m |
|
TLOT700-MD21 |
850/1300nm |
19/21dB |
1.2/8m |
|
1310/1550nm |
35/33dB |
0.8/4m |
|
|
TLOT700-MD22 |
850/1300nm |
19/21dB |
1.2/8m |
|
1310/1550nm |
40/38dB |
1/4m |
技術參數：
|
脈沖 SM |
3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs |
|
寬度 MM |
850mm：3ns，5ns，10ns，20ns，50ns，100ns，200ns，500ns，1us |
|
距離 SM |
100m、500m、2km、5km、10km、20km、40km、80km、120km、160km、240km |
|
范圍 MM |
850mm：500m，2km，5km，10km |
|
采樣分辨率 |
***小0.05m |
|
采樣點 |
128000點 |
|
線性度 |
≤0.05dB/dB |
|
損耗閾值 |
0.01dB |
|
損耗分辨率 |
0.01m |
|
距離***度 |
±(1m+測試距離×3×10-5+采樣分辨率) （不計折射率誤差） |
|
數據存儲 |
40000條以上測試曲線 |
|
紅光源 |
10mW，CW/2Hz |
|
接口 |
RJ-45接口，3個USB口（Type A×2，Type B×1） |
|
顯示器 |
7英寸TFT-LCD（可選觸摸屏功能） |
|
電池 |
7.4V/4.4Ah鋰電池（帶航空認證），可連續使用6小時 |
|
環境 |
工作溫度：-10℃~+50℃；存儲溫度：-20℃~+70℃；濕度：≤95%（無冷凝） |
|
尺寸重量 |
253×168×73.5mm / 1.5kg（含電池） |
|
附件 |
腕帶、電源適配器、鋰電池、FC適配頭、USB連接線、快速指南、光盤、攜帶包 |
|
可選模塊 |
SC/ST/LC適配頭、光功率計、光源、觸摸屏、WiFi、端面檢測儀、防水處理 |
