平凸柱面鏡成線狀像,用于僅需控制光束的一個方向的尺寸。此透鏡的材料為BK7,所以不適用于紫外波長。 與球面透鏡相比,平凸柱面鏡的制造難度更高。要合理選擇材料(紋理,氣泡,雜質,均勻性),注意影響散亂的因素(劃傷,凹痕,光澤),高質量研磨??梢苑譃闆]鍍膜和鍍了可見光帶域的防反射多層膜透鏡。透鏡的設計波長為546.1nm(綠色汞譜線的e線)。由于焦距隨波長變化,所以被用于其它波長時,其焦距也隨之變化。

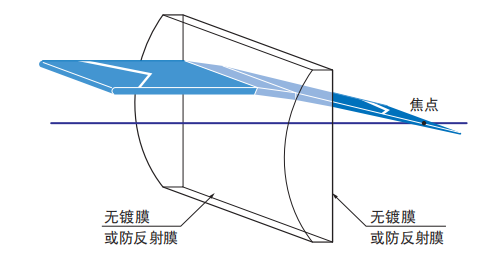

圓柱面平凸透鏡(柱面平凸透鏡)是在垂直方向具有凸透鏡的曲率,在水平方向沒有曲率的透鏡。用于將激光聚光成細線形狀的實驗中,或用于流體測量等需要的較寬的線狀光束。
材料 | K9, 熔融石英等 |
外度公差 | ±0.02mm |
厚度公差 | ±0.02mm |
面型 | λ/10 |
光潔度 | 20/10 or better |
偏心 | <3 arc min |
有效孔徑 | >90% |
倒邊 | <0.2X45° |
鍍膜 | 定制 |
