產品簡介
1.特殊優勢：激光淬火后齒輪獲得硬齒面及軟根部，齒面耐磨的同時保證齒輪整體機械性能的同時，更加吻合齒輪的使用要求。
2.高耐磨性：激光淬火處理的齒輪硬度高，金相組織細化，耐磨性優于傳統淬火工藝。激光淬火使組織產生壓應力，提高齒輪的抗疲勞強度。
3.變形小：激光淬火齒輪的齒廓變形量在0.01mm以內，無裂紋，能保持原有的表面粗糙度，經激光淬火后的齒輪可以直接裝機使用。
4.生產周期短：由于激光淬火變形小，一般不需要再磨齒，簡化生產工序，提高生產效率，降低生產成本。
5.擴大齒輪選材范圍：可選用低價格的鋼種制造齒輪，通過激光淬火提高齒面硬度，保證使用要求。
6.激光淬火技術參數：
齒輪材質：中碳鋼
淬火硬度：HRC45～50硬化深度：0.5～1.2mm，層深可控。(end)
非標準歐標尺寸規格，可按圖紙訂做。
產品特性注意事項]
①容許傳動力數值是在任意使用條件下計算的參考值。詳細內容請參考注意事項。
②齒條的側隙為所使用的配對小齒輪的側隙值的一半「齒條單體的側隙（齒厚減少量）」的和。
[追加工注意事項]
①對齒條做追加工前,請首先閱讀追加工注意事項,注意安全。本公司的「齒輪工房」承接追加工業務。
[產品特性注意事項]
①容許傳動力數值是在任意使用條件下計算的參考值。詳細內容請參考注意事項。
②齒條的側隙為所使用的配對小齒輪的側隙值的一半「齒條單體的側隙（齒厚減少量）」的和。
③"不銹鋼材料經過＊固溶化處理＊＊鈍化處理。通過鈍化處理,提高了防銹效果。但產品的加工面沒有此效果。本產品沒有完全防銹效果,請注意.
固溶化處理 :將制造坯材時在表面上形成的碳層熔解到材料內部的熱處理方法
鈍化處理 :將材料浸在酸液中清洗后鈍化處理,使材料表面形成鈍化層以增強防銹性能"
④齒條裝配在基面后,請使用定位銷固定。僅使用緊固螺釘承受負荷時螺釘有破損的危險性。
起動時的注意事項
起動前請確認下列各項內容:
齒輪的裝配是否確實
輪齒接觸是否偏向一端
是否有適當?shù)膫?cè)隙(請避免無側隙使用)
有沒有足夠的潤滑
如果齒輪露在外面的話,請一定安裝安全外罩加以防護,以確保安全。此外,齒輪轉動時,請勿觸摸。
起動中有噪音及振動等異常時,請確認齒輪及組裝狀態。
齒輪的防止噪音及振動的對策有「高精度」、「齒面粗糙度」、「正確的輪齒接觸」。

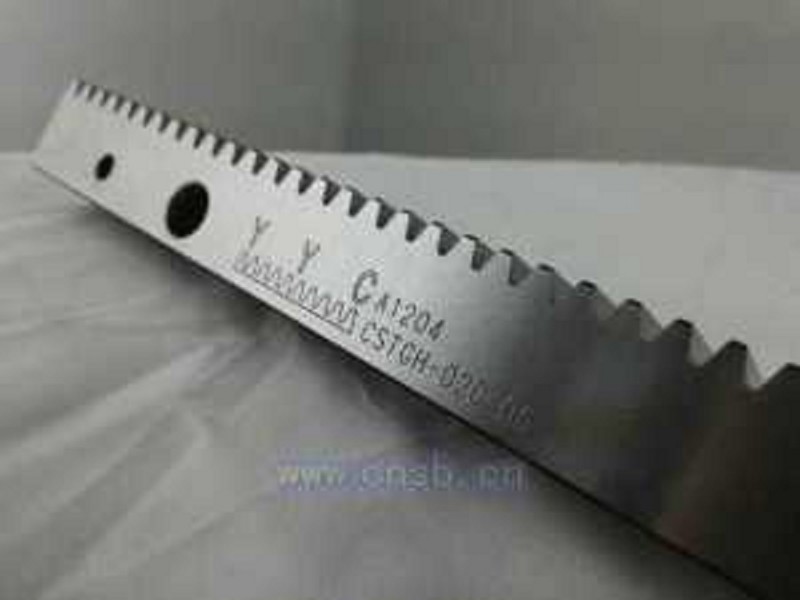

一.進口齒條臺灣YYC齒條，同國內齒條相比具有的優勢：
1.臺灣YYC齒條擁有多年生產齒條的經驗，品質/精度有很好的保證。
2.臺灣YYC齒條采用德國進口機器，精度/誤差小。
3.可加工模數1~模數10之大型齒條(排齒)。
4.長度可一次加工2米長,精度可做到DIN標準之6級。
二.進口齒條在眾多進口齒條當中的優勢：
1.臺灣YYC齒條在性價比上具有很大的優勢。
2.臺灣YYC齒條不僅提供媲美歐美、日本產品的精密品質,更在貨期與價格上具有優勢。
3.我們大陸銷售分公司直銷，在產品售后服務上更加直接，更有效率。
三.進口齒條的產品應用：
1.應用于快速定位，精確定位的傳動系統當中。
2.齒輪齒條具有重負荷、高精度、高剛性、高速度、長行程等優勢，是其它同類產品所不能代替的優勢。
四。產品起動前注意事項：
1.首先先檢查齒輪齒條的裝配是否確實。
2.齒輪齒條接觸點是否有偏向一端。
3.檢查是否留有適當?shù)膫?cè)隙，不要無側隙使用。
4.檢查一下齒輪齒條齒面有沒有足夠的潤滑油潤滑。
5. 如果齒輪露在外面的話,請一定安裝安全外罩加以防護,以確保安全。
6.在齒輪轉動時,請不要觸摸。
7.起動中有噪音及振動等異常時,請確認齒輪及組裝狀態。

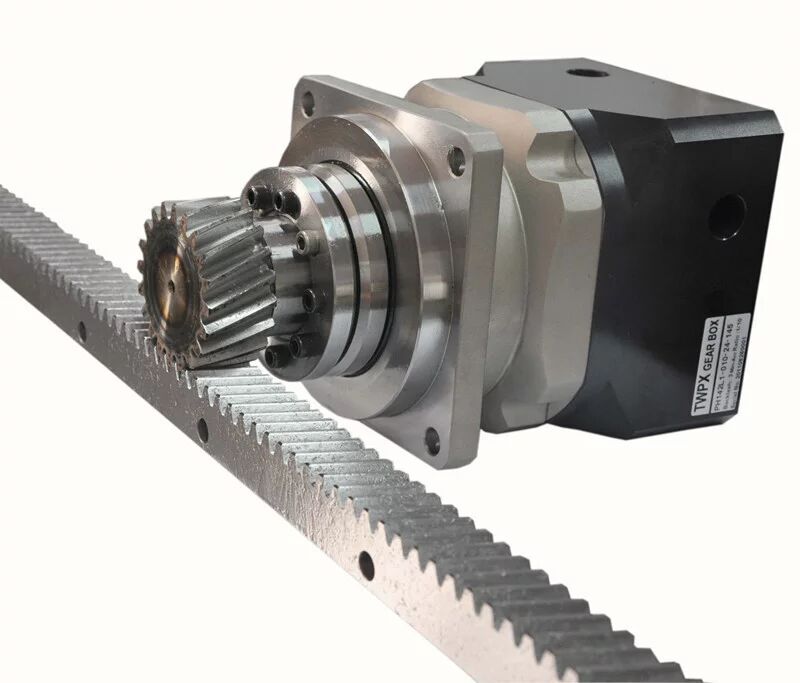

機械手專用齒條，模1.5，模2，模2.5，模3齒條都為機械手常用齒條，最為常用的為模1.5模2，模3齒條。因為機械手是高速移動平臺對噪音等方面要求比較嚴格，斜齒齒條相比直齒齒條接觸面大/噪聲小/間隙小/承受力強等優點，唯一缺點是存在輕微的軸向力.大部分客戶都會選用斜齒齒條作為機械手的傳動。臺灣峰茂公司為了給客戶更快捷的服務，我公司長期都會有大量備現貨。
機械手專用齒條，模1.5，模2，模2.5，模3齒條都為機械手常用齒條，最為常用的為模1.5模2，模3齒條。因為機械手是高速移動平臺對噪音等方面要求比較嚴格，斜齒齒條相比直齒齒條接觸面大/噪聲小/間隙小/承受力強等優點，唯一缺點是存在輕微的軸向力.大部分客戶都會選用斜齒齒條作為機械手的傳動。臺灣峰茂公司為了給客戶更快捷的服務，我公司長期都會有大量備現貨。
起動前請確認下列各項內容:
齒輪的裝配是否正確
輪齒接觸是否偏向一端
是否有適當?shù)膫?cè)隙(請避免無側隙使用)
有沒有足夠的潤滑
如果齒輪露在外面的話,請一定安裝安全外罩加以防護,以確保安全。此外,齒輪轉動時,請勿觸摸。
起動中有噪音及振動等異常時,請確認齒輪及組裝狀態。
齒輪的防止噪音及振動的對策有「高精度」、「齒面粗糙度」、「正確的輪齒接觸」。
一.研磨齒條加工工系
1.C45表面高周波硬化，硬度達45-50HRC，抽有齒面再進行研磨
2.C42CrM04(SCM440鉻鋁合金鋼)表面高周波硬化，硬度達55-60HRC,所有齒面再進行研磨。
3.齒面只有經過感應硬化，才能進行附件鉆孔和定位銷加工
二.精度等級誤差計算：
1.精度等級6h25,7h25,8h25,9h25,10h25,GTf/300=總和齒距誤差。
2.齒條測量值的容許誤差（按300mm）。
3.我們根據它的理論值L300，按L300=(m/cos&)TT.Z300計計算。
三.研磨齒條基本參數表格：
|
研磨斜齒條 歐標6級精度斜齒 齒型：斜齒 齒面處理：研磨 硬度處理：熱處理；硬度為45-50度 四面研磨：有 壓力角：20˙度 右旋角：19度31`42" 模數M2 ~ M10 精度等級：6h25 材料：（S45C中碳鋼）C45 長度：1000mm |
研磨直齒條 歐標6級精度直齒 齒型：直齒 齒面處理：研磨 硬度處理：熱處理；硬度為45-50度 四面研磨：有 壓力角：20˙度 模數M2 ~ M10 精度等級：6h25 材料：（S45C中碳鋼）C45 長度：1000mm |
|
1.斜齒齒條規格：模數M 2 / 3 / 4 / 5 / 6 / 8 / 10。 2.直齒齒條規格：模數M 2 / 3 / 4 / 5 / 6 / 8 / 10。 四，研磨產品應用： 1 適用于重負荷、高精度、高剛性、高速度、長行程之CNC工具機、銑床、鉆床、車床、加工中心、切割機械、木工機械、焊接機械、石材機械等。 2.適用于工廠自動化快速移載機構、機器人手臂抓取機構、智能立體倉庫等；歐、美、日機床和自動化領域已采用多年，首次正式引入國內。 五，產品優勢: 1.臺灣YYC齒條研磨齒條與眾多的進口齒條相比，突顯性價比優勢。 2.臺灣FM齒條不僅提供媲美歐美、日本產品的精密品質。 3.我們還廠家直銷，更在貨期與價格上具備優勢，得到行業內眾多用戶廣泛好評。 |
|
精密齒條齒輪是全球工業不可缺少的一個配套組合零配件，精密齒條齒條的完美，實現設備傳動距離無限制，快速移動，大負載能力，精確定位。
YYC齒條研磨齒條精度：
1.研磨齒條臺灣FM模數0.5～14mm,精度等級歐洲6H25,7H25,8H25,9H25,10H25.日本JIS 2級,JIS 3級,JIS 4級,JIS 5級,JIS6級,國際標準任意300MM精度誤差0.022mm。
二.臺灣YYC齒條FM齒條與國產、進口齒條優劣比較：
1、與國產齒條相比，臺灣齒條在精度和使用壽命上明顯高于前者，完全采用進口機器、進口鋼材、以及專業的技術人員精心制造，齒條耐磨性、精密度等得到最有效保證；
2、與眾多的進口齒條相比，突顯性價比優勢，臺灣齒條不僅提供媲美歐美、日本產品的精密品質，更在貨期與價格上具備優勢，得到行業內眾多用戶廣泛好評，實測精度優于大部分國外進口齒條；
3、臺灣FM研磨齒條是臺灣島內是少數幾個具備生產高精度齒條研磨齒條的廠家；
4、廠家直銷價格交期，具有不可替代的優勢。
三. YYC齒條研磨齒條概述：
1齒條長度：一般常規品做成標準1米長度,可根據應用需要進行無限連接，也可以根據需要切割成更短的長度，這非常有益于齒條的存儲、有效供應、降低成本和實現互換。
2.齒條的連接使用專用工具，通過齒條的輪齒將前段齒條的位置精度準確傳遞至下一段齒條。
3精度等級：歐洲標準6H25,7H25,8H25,9H25,10H25.日標JIS 2級、JIS 3級、JIS 4級、JIS 5級、JIS6級。4.按國際標準任意300mm精度誤差小于0.022mm。
5.齒條模數：0.5～10m,齒輪0.5～10M。
6.有直齒/斜齒型，適用各種使用條件；斜齒型為右旋角19°31′42″，亦可非標訂制。
7.有熱處理型/調質處理型，研磨級/精銑級，同一模數，多種強度，多種精度。
8.具有方形/圓形外觀，容易整合使用。
四.研磨齒條材料的多樣性：
1.S45C中碳鋼/SCM440鉻鉬合金鋼，亦可根據客戶需要靈活選材 (接受非標產品訂制及特殊規格尺寸）
2.齒端加工：齒面精銑、齒面研磨
3.硬化熱處理：高周波（高頻）熱處理、調質熱處理
4.當選用的鋼材為鉻鉬合金鋼SCM440的時候，一定要有熱處理加工，因鉻鉬合金鋼SCM440的硬度及穩定性很低，一般程度一定要選用調質熱處理。
五.產品起動前注意事項：
1.首先先檢查齒輪齒條的裝配是否確實。
2.齒輪齒條接觸點是否有偏向一端。
3.檢查是否留有適當?shù)膫?cè)隙，不要無側隙使用。
4.檢查一下齒輪齒條齒面有沒有足夠的潤滑油潤滑。
5. 如果齒輪露在外面的話,請一定安裝安全外罩加以防護,以確保安全。
6.在齒輪轉動時,請不要觸摸。
7.起動中有噪音及振動等異常時,請確認齒輪及組裝狀態。
臺灣YYC研磨齒輪齒條，專業的技術品質，優秀的產品精確度，多年的豐富經驗，良好的產業前景，模數M0.5~M12，可依客戶圖面，樣品訂做！
齒條特色:
1.齒型齊全:有直齒與斜齒,棒材有方形與圓形。
2.規格完整:模數0.5~模數12,齒條可以相接。單次加工長度可達2,000mm。
3.材料豐富:碳素鋼、合金鋼和不銹鋼。日規為S45C, SCM21, SCM440, SUS304；德規為C45E,16CrMo44, 42CrMo4, X5CrNi1810。
4.制程多元:熱處理/無熱處理,表面研磨/無表面研磨,齒面研磨/無齒面研磨。
5.可完全依照客戶需求生產。
齒條特點：
滾珠絲桿無法實現的長距離傳動。
可以任意連接/互換，行程無限延伸；
外形具有圓形/方形/異形，容易整合使用，適應各種使用條件；
具有熱處理型/未熱處理型，同一模數可有多種強度；
多種材料：合金鋼、不銹鋼、工程塑料（POM）。
貨期：
標準部件長期備有現貨，理想的滿足設備制造商的及時供貨周期安排。特殊的或者改進型產品也同樣可以供應，請聯系我們。
齒條特色: 1.齒型齊全,2.規格完整:模數0.5~模數12,材料豐富:碳素鋼、合金鋼,4.制程多元:熱處理/無熱處理,表面研磨/無表面研磨,齒面研磨/無齒面研磨, 5.可完全依照客戶需求生產。
