飛秒光學頻率梳，簡稱“飛秒光梳”或“光梳”。光梳在頻率域和時間域上均表現為等間距離散的梳齒，相當于數十萬臺的相位相互鎖定的單頻激光器共線同步輸出。光梳頻譜覆蓋范圍極廣且單個梳齒線寬極窄，兼具赫茲量級的頻率穩定度和飛秒量級的時間分辨率。如同米尺可用來測量距離一樣，光梳可用來測量光學頻率，每個梳齒即是頻率尺上的刻度。光梳為微波頻標、原子頻標、光頻標等多種頻率標準提供了鏈接橋梁，也為精密光譜、天文物理、量子操控等科學領域提供了理想的測量工具。

光學頻率梳基本架構

光梳的基本構架為鎖模激光器，需要將鎖模脈沖的重復頻率fr和載波位相零頻f0溯源至基準頻率。2013年以前，光梳大多是基于鈦寶石或摻稀土元素晶體的全固態光梳，或是基于非保偏光纖構建的光纖光梳，而這些光梳僅能在恒溫恒濕的實驗室環境運行，且需要頻繁維護，不適應外場環境。因此，探索鎖模激光器全保偏光纖化，確保脈沖的非線性演化進程不受外界環境干擾，成為實現光梳長期連續穩定運轉的核心問題。此外，通過選取不同種類的摻雜光纖，光纖光梳可以實現比鈦寶石光梳更寬范圍的光譜輸出，如1.0 μm波段的摻鐿光纖光梳可覆蓋600-1400 nm，1.5 μm波段的摻鉺光纖光梳可覆蓋1000-2200 nm，2.0 μm波段的摻銩光纖光梳可覆蓋1350-2700 nm。

通常情況下，光纖光梳包括鎖模光纖激光器、光功率放大器、脈沖壓縮器、超連續譜單元、f-2f干涉儀、fr和f0信號鎖相環。其中，鎖模光纖激光器用于產生初始的低能量脈沖種子光；光功率放大器將種子光脈沖的平均功率進行提升；脈沖壓縮器在時域上壓窄脈沖寬度，提升脈沖峰值功率；超連續譜單元通過光子晶體光纖或高非線性光纖將脈沖光譜拓展至超過1個倍頻程；而后，f-2f干涉儀將超連續譜的低頻成分倍頻并與高頻成分進行拍頻；采用光電探測器獲取f0信號和fr信號，并將它們與參考時鐘源比較得到誤差信號，再經電子電路處理并反饋至鎖模光纖激光器的相應部件上。

控制激光器重復頻率的方法

采用壓電陶瓷（PZT）

僅對鎖定fr而言，可采用壓電陶瓷（PZT）控制激光諧振腔的幾何長度，或通過抽運調制非線性（pump-induced Refractive Index Change, RIC）控制腔內傳輸介質的折射率。PZT具有體積小、分辨率高、推力可選、不發熱等優勢。

目前，基于PZT的重復頻率鎖定精度一般在毫赫茲。然而，利用PZT控制激光器重復頻率的方案存在一些不足，比如位移遲滯非線性和蠕變效應、需要較高的操作電壓、環境擾動比較敏感等等。

RIC技術

RIC技術是通過控制有源光纖上的抽運功率，調節增益光纖上能級反轉粒子數以及激光增益，從而影響腔內脈沖的峰值功率和光譜寬度，并進一步影響高階色散、自陡、非線性頻移、群速度色散等，最終綜合影響激光器的重復頻率。在保偏光纖激光器中，采用RIC技術已實現了低至數十微赫茲的重復頻率鎖定精度。圖1所示為采用RIC技術在基于非線性放大環鏡鎖模的摻鉺光纖激光器上實現的重復頻率鎖定結果，1s積分時間下重復頻率鎖定標準偏差為77μHz。與PZT技術相比，RIC技術無須給鎖模激光器增加機械部件，易于實現全光纖化。不足之處在于RIC技術尚無法實現fr和f0的同時鎖定，僅適fr或f0的單一頻率鎖定。

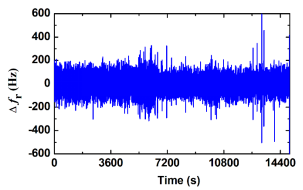

圖1 RIC技術的重頻鎖定精度

主動和被動鎖定f0

對鎖定f0而言，可采用主動和被動兩種方式。主動方式是利用f-2f干涉儀獲得f0信號后，主動反饋至控制鎖模激光器的部件上，如調制抽運光抽運源，這一點與RIC技術類似。被動方式主要是通過非線性差頻消除兩個同源脈沖的相位漂移。該方法是將源于一臺激光器的飛秒脈沖進行非線性頻率變換（如光參量或超連續譜），選取譜帶中的高頻和低頻進行光學差頻，即產生載波相位自穩定的超短脈沖。被動方式無需復雜反饋回路，頻率鎖定精度沒有主動方式高。f0信號的強度、位置、線寬等指標與振蕩器腔內脈沖演化進程密切相關。通過控制振蕩器的抽運功率和腔內脈沖的偏振態，或利用聲光移頻器進行前饋控制均可實現f0信號的鎖定。圖2為在非線性放大環鏡鎖模的摻鉺光纖激光器上實現的偏頻鎖定結果。目前，在±2℃在實驗室環境下，f0鎖定時長超過1周。

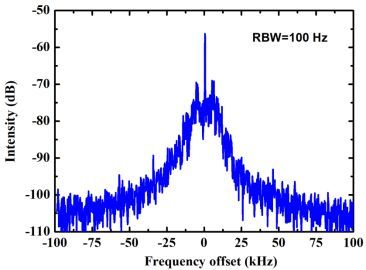

圖2 閉環情況下載波包絡偏移頻率，頻率掃描范圍200 kHz，頻率分辨率為100 Hz

光纖光梳產業化發展

光纖光梳光源特別是光纖超短脈沖激光器產品化的發展趨勢和應用領域日益清晰。國外早在2000年左右就開始了超短脈沖光纖激光器產品化的探索工作，并涌現出如Menlosystems、Toptica、IMRA等知名公司。德國Menlosystem公司是全球領先的光梳光源供應商，推出了多個版本的光纖光梳光源，包括緊湊型光梳、低噪聲光梳、中紅外光梳等產品型號。德國Toptica公司于2004年起建立超快光纖激光體系，現已將業務拓展到光梳領域，結合光學差頻方法，可提供420 nm至2200 nm波段范圍內選擇輸出。

近十年，在國家科技和產業政策的引導下，華東師范大學、西安光機所、國家授時中心等高校科研院所逐步開始了光纖光梳的工程樣機開發。另一方面，國內的超快激光器公司也如雨后春筍式爆發，如朗研科技、安揚激光、國神光電、頻準激光等專注于超快激光器的公司，以及大族激光、華日激光、德龍激光等激光加工設備企業都相繼推出了超快激光器產品。上海朗研光電科技有限公司（朗研科技）在國家重大儀器專項項目和國家重點研發計劃項目的支持下，以“產學研”的形式開發包括XFiber Elite/Pro/Advance、SyncLaser等多個系列的超快激光器產品，以及XFFC系列光纖光學頻率梳。

圖3 上海朗研光電創新研發的光學頻率梳及超快激光光源儀器，具有光機電一體化集成、穩定性高的特點，內置軟件可實現輸出遠程控制。

在應用端需求的牽引下，在多種差異化的光纖激光器結構和桌面化系統的基礎上，朗研科技研發的超快激光器通過了多家第三方單位的嚴苛測試，如高低溫循環測試、三維振動測試、高空跌落測試、長途運輸測試等。光源產品在工業加工生產線7×24小時不間斷運轉超過2年以上。

隨著中國裝備制造業的迅猛發展，全球超快激光技術和應用爆發式增長，特別表現在工業精細加工、晶圓隱形切割、玻璃切割、疾病診斷和治療、THz產生和探測、生物醫學雙光子或Cars顯微成像、激光直寫和3D打印、基礎科學研究等領域。目前，光纖超快激光器的產業化形式十分樂觀，中低功率核心器件已基本實現國產化，高功率器件在未來的幾年內也日趨成熟，逐步達到量產規模。但目前，光纖超快激光器（特別是光學頻率梳）的裝調方式尚處于全手工階段，各大公司的量產能力尚待提升。因此，系統整機售價的降低、更大規模應用的開發尚需時日。

作者簡介

郝強1，沈旭玲2，曾和平1,2

1上?，F代光學系統實驗室，光學信息與計算機工程學院，上海理工大學

2精密光譜科學與技術國家重點實驗室，華東師范大學
