本論文旨在研究用YAG激光焊接機對玻璃基片進行微焊接時，如何防止裂紋產生。為了在用YAG激光焊接機熔接玻璃基片時保證焊接精度，以往的論文提出了一種新的玻璃焊接方法。在該方法中，兩塊玻璃板被重疊放置，在焊接區域涂上激光吸收劑。YAG激光照射到基片表面時，僅涂層區域會吸收激光。因此，只有涂層區域會熔接在一起，玻璃表面應該是透明的。但是以往論文的研究指出，在玻璃基片的熔融區域會有YAG激光熱沖擊產生的微裂紋出現。在本文的研究中，我們提出用預加熱基片的方法減少熱沖擊，從而防止熔融區域的裂紋產生。在預熱焊接實驗中，以基片預熱溫度和激光能量為變量，對焊接表面質量和焊接強度進行評定。實驗結果表明，采用預加熱的方法可以實現玻璃基片的無裂紋焊接。
1. 簡介
目前，光電器件、光傳輸器件等應用領域，對玻璃微焊接技術提出了更高的要求，焊后零件必須具有更高的精度和結合強度。在傳統方法中，膠黏劑和熱熔都可用于玻璃材料零件的連接。但這些連接方法的精度等級、結合強度和生產率都不能滿足當前的應用需求。傳統的玻璃零件焊接方法，固化劑在凝固過程中會有不規律的收縮，必然導致較大的定位誤差。一些論文中報道了不使用吸收劑完成玻璃焊接的實例，例如采用窄脈沖寬度激光如飛秒脈沖激光來完成焊接。
但是，飛秒激光系統的造價非常昂貴，并且很難應用于焊接面積較大的場合。為了克服上述問題，本文提出了一種僅用于玻璃界面焊接的新方法。在該方法中，玻璃板需重疊放置，并且需要在待熔玻璃表面涂覆吸收劑。YAG激光照射在其上，僅被涂層區域吸收。
以往的論文對玻璃基材的移動焊接的可行性有大量的研究報道，已經對實驗的有效性進行了充分論證。這些研究提出的主要問題在于，激光光束能量會讓焊接區域的溫度變得很高，焊接區域和非焊接區的溫度梯度差很大，激光的熱沖擊會導致在焊接區域產生裂紋，從而使焊接強度降低。
本文研究了玻璃基片的預熱溫度對焊接質量和強度的影響。利用YAG激光焊接機對玻璃板進行了微焊接實驗，通過改變玻璃基片的預熱溫度來觀察焊接區域的裂紋狀況和結合強度。
2. 激光玻璃焊接方法
采用激光在玻璃基體表面進行焊接，被稱為激光玻璃焊接方法。然而，傳統的激光焊接方法無法直接應用于玻璃表面，這是由于激光光束波長很難被透明的玻璃基材吸收。但是，當將兩玻璃基片重疊放置，并且把石墨碳等激光吸收材料涂覆在兩基片的接觸面時，激光光束就可以被有效吸收了，也就是能夠在玻璃界面實現熔融焊接，如圖1所示。
應用該工藝可以完成對玻璃基片的高效點焊。在本文的實驗中，會先在兩基片的熔融界面上涂敷一層激光吸收材料，之后將兩玻璃基片重疊放置，接著YAG激光光束垂直照射于玻璃表面。此時，只有在吸收劑涂敷區域激光光束才能被吸收，因此可以做到只有焊接區域的基材會受到影響，其它區域的玻璃表面不會有損傷。YAG激光焊接機具有良好的聚光性和很小的熱效應，同時輸出功率也易于控制，非常適合于微小復雜零件的焊接，因此非常符合本文的實驗要求。該實驗方法理論上可以作為硅晶體或玻璃微型零件的有效焊接方法。并且有望通過激光束分支技術，實現兩個或兩個以上點焊區域的同時焊接。
然而，采用這種工藝通常會在玻璃的焊接區域留下微裂紋，特別是當激光光束能量或焊接區溫度梯度較高時。本文探討了焊接區域微裂紋的形成機理，并通過實驗研究玻璃基片預熱溫度對焊接質量和強度的影響。
3. 實驗裝置和方法

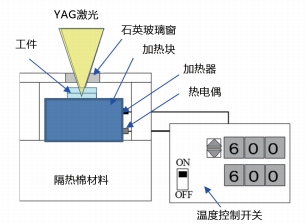

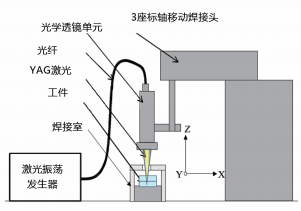

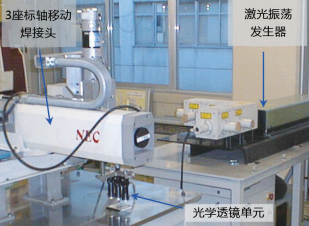

激光焊接實驗的設備示意圖為圖2，實物照片為圖3。本文實驗中使用的是脈沖振蕩YAG激光焊接機，其最高激光能量為40J/脈沖，光纖將激光束引導至焊接室上方。脈沖振蕩激光焊接機非常適合于點焊。激光振蕩器發出的激光束被光纖分成6束，其中的一束被引導至可以在X、Y、Z三個坐標軸上自由移動的焊接頭上，焊接頭上安裝有激光聚焦透鏡，移動精度為10μm。為了控制待焊接工件的溫度，會將工件放置在高溫保溫爐中，如圖4所示。工件被放置在不銹鋼焊接室中，通過附帶的筒式加熱器對其進行加熱，使用隔熱棉材料讓工件的溫度保持恒定。焊接時，激光束穿過焊接室的石英玻璃窗打在工件上。工件的溫度可以通過內置的熱電偶測量，保溫范圍在293–873K。

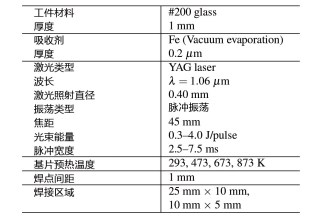

激光焊接條件參數如表1所示。實驗工件為硼硅玻璃基片，玻璃片的厚度約為1mm。在以往的論文中，為了提高激光的吸收效率，會在工件表面涂黑色油基涂料。本實驗中，理想情況下，玻璃的預熱溫度應遠高于油基涂料的蒸發溫度（約423K）。因此，需要通過真空沉積法在玻璃片表面涂覆Fe涂層，F(xiàn)e涂層對YAG激光的吸收系數很高，并且耐高溫性能較好。Fe涂層的厚度約為0.2μm。這里設置了兩個實驗變量：一是輸出激光束的脈沖寬度分別為2.5ms和7.5ms；二是工件的預熱溫度分別為293、473、673和873K。

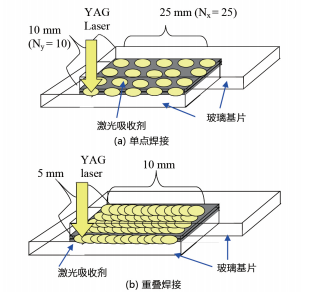

實驗所用的YAG脈沖激光的波長λ=1.06μm。在單點焊接的工藝條件下，如圖5（a）所示，焊接區域也就是激光照射區域為25mm×10mm范圍，焊點間隔1mm，也就是說激光束的發射總數為250（Nx=25，Ny=10）。在重疊焊接的工藝條件下，如圖5（b）所示，激光束照射區域為10mm×5mm范圍內，激光束的發射總數為780，焊接區域的重疊比率2.0。
在實驗的最后，會對玻璃焊件進行如下測試評估：（1）使用微分干涉差顯微鏡（Nomarski）觀測工件焊接區域的微觀形貌；（2）使用能譜掃描電鏡（SEM-EDX）分析焊接區域的元素成分；（3）使用剪切強度測試儀測量焊接區域的剪切強度。
4. 實驗結果
4.1 微觀形貌觀測

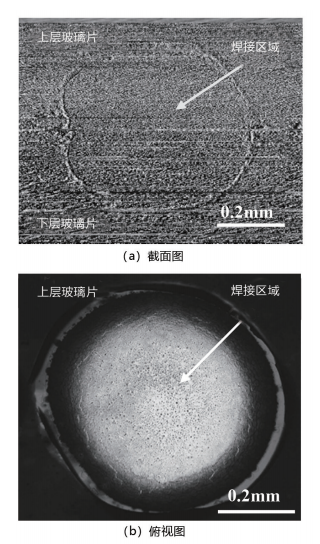

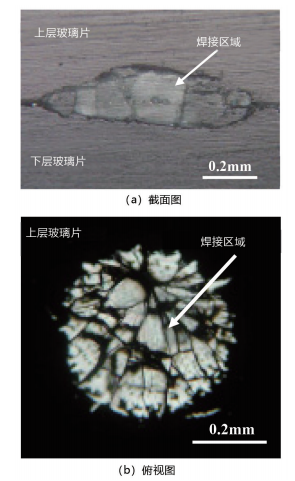

首先，使用先前的焊接方法，即在293K（20℃）的溫度下焊接玻璃基片，并使用微分干涉差顯微鏡觀測焊接點。圖6為焊接區域的顯微照片。其中，圖6（a）為焊接區域的截面圖，圖6（b）為焊接區域的俯視圖。可以看到在激光照射區域，也就是吸收劑涂敷區域周圍存在橢圓形熔融層。在此溫度下，由于基材的激光照射區域和非照射區之間有很高的溫度差，可以觀察到焊接區域有許多裂紋和氣泡。另外，圖7為將玻璃基片的預熱溫度設定在673K（400℃）時，焊接區域的顯微照片。其中，圖7（a）為焊接區域的截面圖，圖7（b）為焊接區域的俯視圖。在較高的預熱溫度下，焊接區域內部未觀察到裂紋和氣泡?？梢哉J為，在這種情況下基材的激光照射區域和非照射區之間的溫差較低，也就是熱沖擊降低了，可以有效防止裂紋產生。另外，還觀察到高預熱溫度比常溫下的焊接區域的寬度和深度都大。

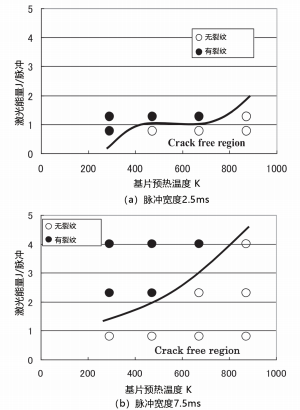

玻璃基片的預熱溫度和焊接區域是否有裂紋的關系如圖8所示。圖8（a）顯示的是脈沖寬度為2.5ms時的裂紋情況，圖8（b）顯示的是脈沖寬度為7.5ms時的裂紋情況。在這兩種情況下，隨著基片預熱溫度的升高，裂紋發生的情況都有所減少，并且激光輸出的能量越大，裂紋出現的幾率越高。這是因為當玻璃基片的預熱溫度升高時，由激光引起的熱沖擊就相對減小了，裂紋出現的幾率也隨之減小了。我們認為，激光輸出的能量越高，玻璃基片上照射區域的溫度就越高，照射區域和非照射區域之間的溫度梯度也越大，焊接區域裂紋也越容易產生。
4.2 焊接區域的元素分析

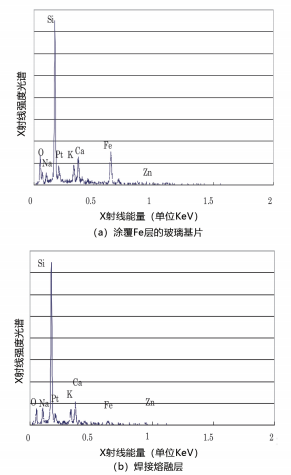

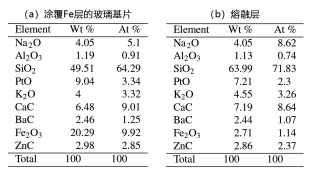

焊接區域的元素成分使用能譜掃描電鏡（SEM/EDX）進行分析。EDX光譜如圖9所示，定量分析的結果見表2。原始玻璃基片的EDX光譜見圖9（a），作為參照數據，激光焊接后的玻璃基片的EDX光譜如圖9（b）所示。分析結果顯示，用作激光吸收劑的Fe元素仍有部分殘留在焊接區域。Fe的熔點為1535°，沸點為2754°。另外，F(xiàn)e對YAG脈沖激光（波長λ=1.06μm）的吸收系數約為30％，因此不會有熔化或氣化的Fe元素擴散到焊接區域以外。因此，殘留的Fe只會存在于焊接熔融層中。
焊接后的玻璃片EDX光譜中顯示有Pt元素的存在，這是因為做EDX分析時，需要在玻璃表面涂覆Pt層，以防止靜電荷產生。結論是，在焊接區域會有作為吸收劑的Fe元素殘留，但是玻璃成分不會因激光照射而發生變化。
4.3 焊接區域的剪切試驗

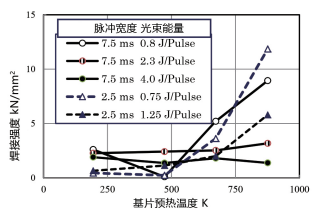

使用剪切強度測試設備評估焊接強度。玻璃基片預熱溫度對焊接強度的影響如圖10所示。這里選擇的是單點焊接的方式，如圖5(a)所示，焊接條件如下：激光的脈沖寬度分別為7.5ms和2.5ms，玻璃基片預熱溫度分四種293、473、673、873K。隨著基片預熱溫度的升高，焊接強度在每種脈沖寬度下都有所增加。這里獲得的最大焊接剪切強度為12kN/mm2。焊接時的熱沖擊越大，焊接裂紋就越多，焊接強度也越低。

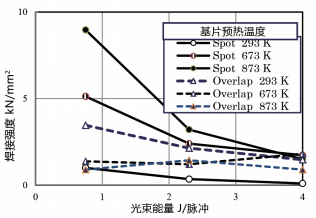

重疊焊接的示意圖為圖5（b）。圖11顯示了單點焊接和重疊焊接兩種方式下，不同基片預熱溫度對焊接強度的影響。這里設置了三種基片預熱溫度分別為293、673和873K。在單點焊接中，隨著基片溫度的升高焊接強度也隨之上升。在重疊焊接中，焊接強度在任何預熱溫度下都不高。
重疊焊接的顯微照片顯示在圖12中。在單點焊接方式下，可以通過提高基片預熱溫度來減少焊接區域的裂紋，在重疊焊接方式下，即使基片預熱溫度很高，裂紋仍然會產生。裂紋在激光照射的邊緣區域尤其嚴重。因此，為了防止焊接裂紋、提高焊接強度，應該避免采用重疊焊接方式。這是因為，對比照射區域與非照射區域的溫度梯度差，重疊焊接要比單點焊接的溫度差大很多。
5. 結論
文提出了一種新型的玻璃焊接方法，可以很好地預防焊接區域微裂紋的產生。此方法敘述如下：首先在兩玻璃基片的待焊接區域涂敷激光吸收劑，之后將其重疊放置與具有加熱保溫功能的焊接室中預熱，最后通過YAG激光焊接機完成焊接步驟。焊接過程是很短的，不會對玻璃基片造成任何損傷。焊接實驗都是在YAG激光焊接機上完成的，通過設定不同的基片預熱溫度，研究溫度與微裂紋和焊接強度之間的關系。實驗結論如下：
1) 在單點焊接方式下，隨著基片預熱溫度的升高，焊接強度逐漸加強。而在重疊焊接方式下，基片預熱和在室溫下焊接的強度差異不大。為了減少焊接裂紋，就要減小焊接區和非焊接區的溫度梯度差，避免大的熱沖擊。
2) EDX光譜分析顯示，焊接區域和非焊接區域的玻璃元素成分沒有發生變化，只是在焊接區域會有作為吸收劑的Fe殘留。
3) 當玻璃基片的預熱溫度提高時，焊接強度也隨之提高，這里獲得的最高焊接強度為12kN/mm2。
4) 在重疊焊接的方式下，焊接強度得不到有效提高，這是因為在這種情況下，即使預熱溫度很高，也不能避免熱沖擊。
