激光熔覆搭接率簡介

來源:中科中美激光2019-12-02 我要評論(0 )

激光熔覆時由于表面張力梯度引起的強制對流和潤濕性的共同作用導致單道熔覆層是凸面而不是平面,如果不進行熔道搭接,不同道次連

激光熔覆時由于表面張力梯度引起的強制對流和潤濕性的共同作用導致單道熔覆層是凸面而不是平面,如果不進行熔道搭接,不同道次連接處熔覆層的有效厚度為0,并且熔覆層表面將會呈現凹凸起伏比較粗糙。


圖1熔覆層截面形貌

搭接率是描述激光熔覆中相鄰熔覆道之間的相互重疊程度,其定義為多道熔覆時,相鄰熔覆道間的搭接寬度D0與單道熔覆層寬度W之比。用公式表示為:R0=D0/W*100%,實際中根據經驗,搭接率R以40%-50%左右合適。


圖2 熔覆層搭接示意圖

R0偏?。合噜徣鄹驳乐g會出現明顯的凹陷區,但兩個熔覆道高速是一致的,如圖3(a)。

R0適中:會有較好的熔覆效果,表面粗糙度較好, 如圖3(b)。

R0偏大:出現搭接區的凸出,且兩熔道高度不同。并且如在偏大的R0下繼續疊層熔覆,會將缺陷遺傳造成缺陷進一步增大,最終導致成形的失敗, 如圖3(c)

激光熔覆搭接率簡介

圖3 搭接率對熔覆層截面形貌影響示意圖

搭接處組織性能

(1) 搭接處被激光束重新加熱,樹枝晶更加明顯

(2) 未搭接部分受到熱傳導作用,產生自回火,硬度降低。

激光熔覆搭接率簡介

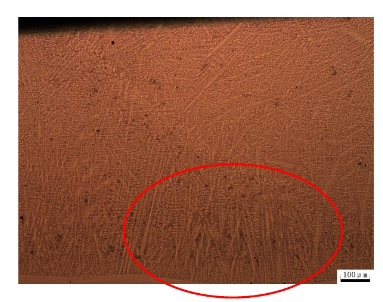

圖4 搭接處金相組織
