什么?竟然能用尺子量出激光波長

激光制造網 來源:中科院物理所2020-11-02 我要評論(0 )

什么?竟然能用尺子量出激光波長是物理所的特制尺子嗎?不是,就是普通的鋼尺哦實驗器材:所標杯、鋼尺、激光筆實驗過程:安全提示:實驗中用到激光,使用時請注意安全;小...

什么?

竟然能用尺子量出激光波長

是物理所的特制尺子嗎?

不是,就是普通的鋼尺哦

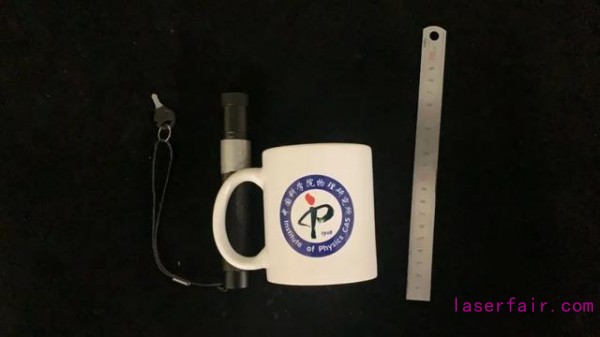

實驗器材:所標杯、鋼尺、激光筆

實驗過程:

安全提示:實驗中用到激光,使用時請注意安全;小朋友請?jiān)诖笕伺阃逻M(jìn)行實驗.

將鋼尺擺在桌子邊緣,讀出鋼尺刻線之間的距離d,并測量出鋼尺到光屏的距離D。

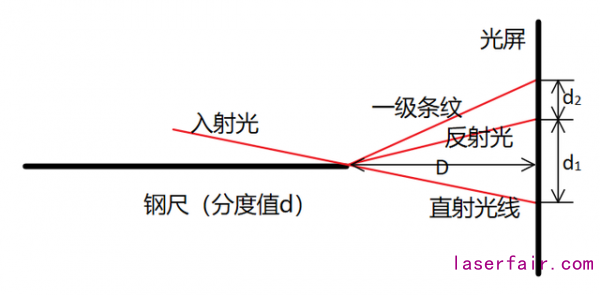

這是一張光路圖

用激光筆照射鋼尺邊緣,調整入射光,使其與鋼尺夾角較小,并能同時看到直射光線、反射光線和多級干涉條紋的光斑。這里需要提醒大家,光斑越小越容易測量哦。

干涉條紋

測量直射光線光斑與反射光線的光斑之間的距離d1,及反射光線的光斑與一級干涉條紋的光斑之間的距離d2。

測量中

使用公式:

計算出光波波長。


原理解說

有一天老師讓大家測量一張紙的厚度,而聰明的小明數了一百?gòu)埣?,測出了總共的厚度,再將其除以一百就完成了老師的任務。當我們有一把鋼尺的時候,能不能也像聰明的小明一樣測出光波波長呢?當然是不行的,如此測量需要邁克爾孫干涉儀的幫助,我們今天使用的原理是光柵掠入射法。

透射光柵(不是今天的主角)

光柵是由大量等寬等間距的平行狹縫構成的光學器件,而鋼尺上的刻度正好構成了一個光柵。當我們用激光照射鋼尺的邊緣時,一部分光直接照射至光屏上,另一部分照射至鋼尺表面發生干涉。

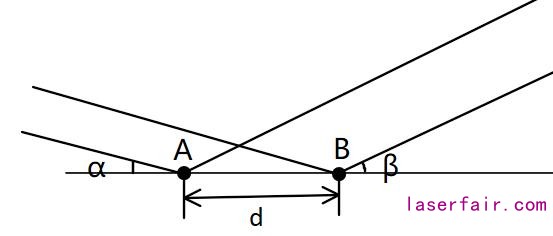

光柵掠入射示意圖

如圖所示,設 A 和 B 為相鄰兩刻度,相距 d 。設入射光與鋼尺夾角為 α ,出射光與鋼尺夾角為 β 。由光學原理可知,當在相鄰兩刻度上的光程相差 k 倍波長λ 時,有光強極大值,此極大值稱為 k 級條紋。有光柵方程:dcosα-dcosβ=kλ。

當k=0時,α=β入射角等于反射角,為幾何反射光。

當k>0時,為我們?cè)诠馄辽峡吹降?k級條紋。

當k<0時,由于實驗中α足夠小,故條紋不可見。

本次實驗中我們使用的是k=0和k=1時的條紋,設其出射角分別為θ0和θ1??芍肷涔夂头瓷涔庵g夾角為2θ0,反射光和一級條紋之間的夾角為θ1-θ0。

故由幾何關系有:

d1/2D=tanθ0

d2/D+d1/2D=tanθ1

帶入光柵方程,得到

d(cosθ0-cosθ1)=λ

由以上三式解得

帶入測量數據就可以得到激光波長了!大家測量的結果有落在可見光區間嗎?
