研究背景

空間結構光場具有空間相位及偏振態分布特性，在超分辨成像、微粒操控、非線性光學以及大容量光通信等領域有著重要的研究價值。通常采用空間光調制器(SLM)、相位螺旋板和q板等器件產生矢量光場，然而往往受器件的功率、熱損傷閾值和光能量利用率等限制，此外還存在價格昂貴、空間光路結構復雜和易受環境干擾等問題?；诳臻g光路的光場調控方案產生的新型光場平均功率、脈沖能量和峰值功率等，性能上已經遇到了瓶頸。

超短激光脈沖微加工已經在工業領域得到廣泛應用。相比于高斯光束，環形柱矢量光束具有中空強度分布，可以用于特殊激光切割場景，如IPG和飛博激光推出的商用環形激光器。在光纖激光系統中基于光纖本征模式的光場調控和模式相干控制，為新型光場調控提供了新的思路。光纖中不同高階矢量模場是光纖本征模式，其能夠在光纖中穩定有效地傳輸，抗干擾能力強，同時具有全光纖結構緊湊、制作簡單、成本低廉、損耗低等優點。目前光纖模式轉換器主要基于少模光纖中產生和傳輸高階模式，具體方式有錯位激發、光柵模式耦合、光纖倏逝場耦合以及聲光模式耦合這幾類。

研究亮點

針對以上問題，近年來上海大學特種光纖重點實驗室曾祥龍教授課題組，提出將光纖模式器件（模式選擇耦合器、聲致光柵和寬帶長周期光柵等）與光纖激光技術相結合，通過腔內高階橫式參與激光振蕩，實現可見光到近紅外激光中產生高階橫模的激光鎖模技術，能產生具有不同偏振分布的柱矢量和渦旋光束。課題組已經在1.5 μm和1.0 μm激光波段以及可見光波段實現了光纖模式選擇耦合器，利用光纖中高階模式矢量特性產生環形光場和渦旋光場。

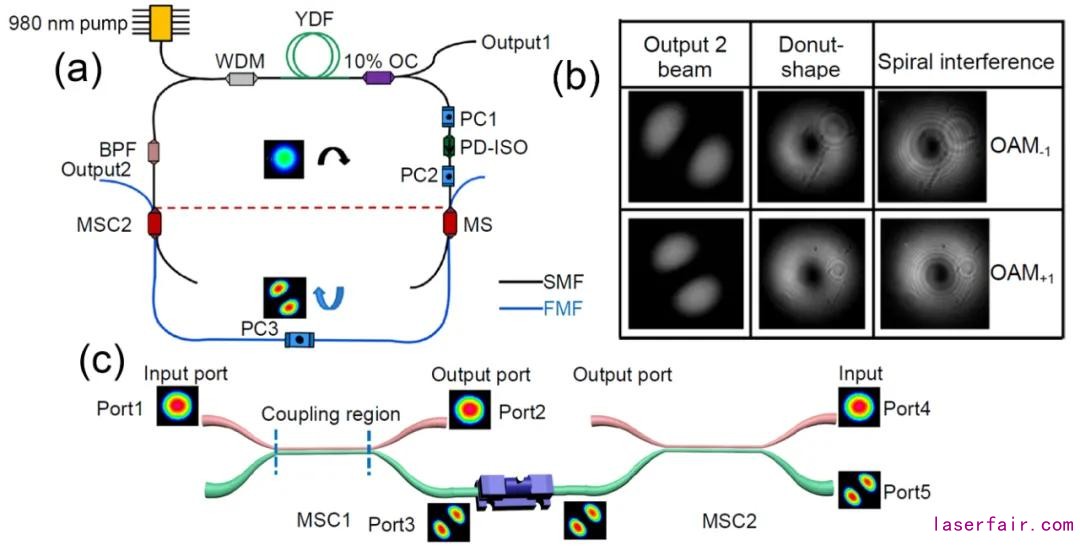

圖1 (a) 基于級聯MSC的鎖模摻鐿光纖激光器示意圖；(b) 線偏振LP11模場、環狀渦旋光場分布及其一階拓撲數干涉圖樣；(c) 級聯MSC的纖芯模式轉換示意圖

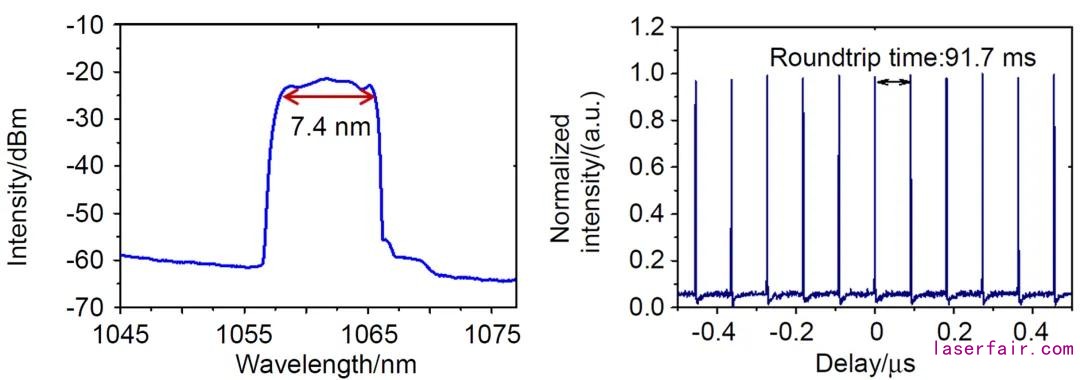

圖2 腔內高階模式振蕩輸出的鎖模光譜和脈沖序列

研究團隊提出了一種可以實現光纖高階模式（HOM）在激光腔內振蕩的鎖模摻鐿光纖激光 器 1。通過使用一對級聯的模式選擇耦合器（MSC）作為有效的模式轉換器，在1.0 μm波長處獲得腔內HOM振蕩的光纖鎖模激光。該方法能夠在少模光纖腔內摻鐿光纖激光器實現鎖模脈沖，并在腔內激光振蕩純度高的高階模式脈沖激光。

另外，MSC也可以應用到可見光波段(400–800 nm)。STED顯微技術中環狀光束大多數采用自由空間光器件產生，此方法成本高、穩定性差，需要空間傳輸中損耗光和激發光束嚴格重合，且光路準直操作復雜。而全光纖結構的產生機制具有結構緊湊、穩定性強和成本低等優勢，對于環狀光束的激發具有重要的研究意義。

課題組還制備了可見光波段的全光纖模式選擇耦合器(MSC)，并將其作為環狀光束的產生器件以及任意波長高斯光束的復用器件，輸出的光束具有嚴格光束復用特性。此外，還進行了共聚焦顯微實驗，測量了環狀光束的點擴散函數，其高消光比驗證了光纖MSC可作為STED顯微術中的光源2。光纖MSC具有的高緊湊性、高穩定性和光束空間嚴格重合特性，可應用于全光纖STED顯微光源系統。

可見光MSC的單模端可采用不同波長耗散光的基模輸入，經過MSC轉化為損耗光環狀光束并從FMF輸出端輸出，未發生模式轉化的能量從單模光纖輸出端輸出，激發光基模從MSC的少模光纖端輸入，經過MSC與激發光復用并一起從少模光纖端輸出，光束還是基模分布。圖3給出了可見光MSC輸出不同波長波段的環狀光束、高斯光束以及兩光束復用的光場分布。實驗獲得了環狀光束的點擴散函數，其半高全寬為182 nm。

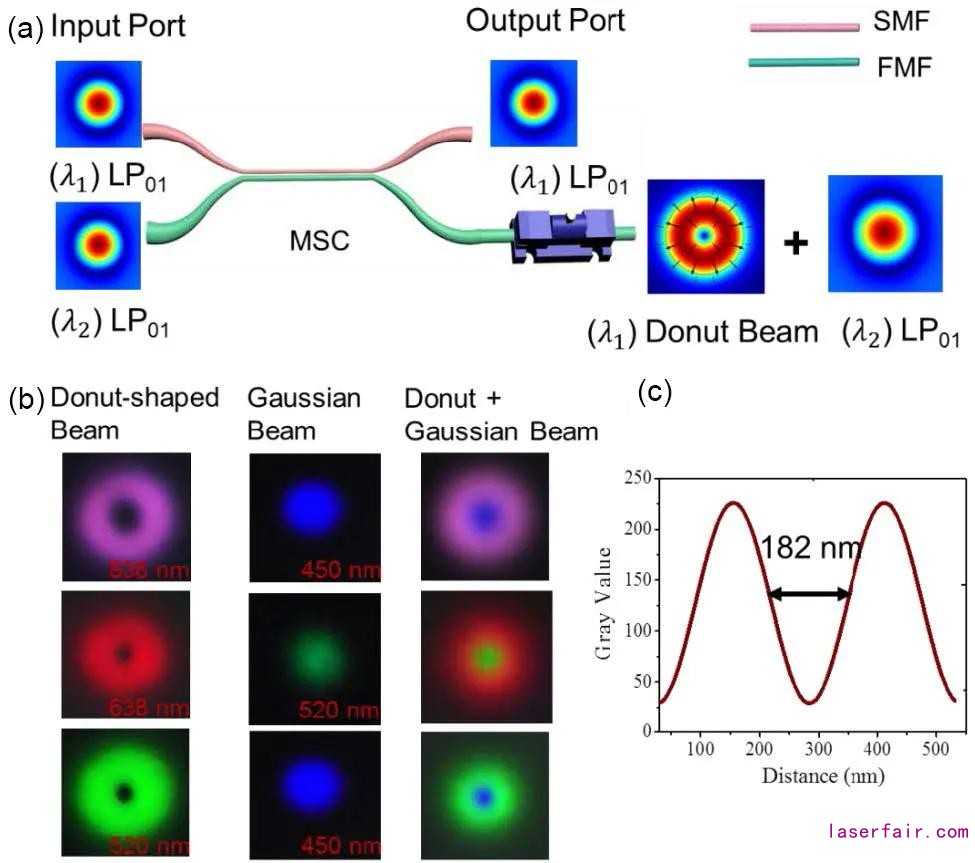

圖3 可見光MSC的光束復用工作機理及其輸出特性表征

下一步課題組將通過光纖模式系統實現不同特性的光場調控，相比于空間光路系統，具有高靈活性和高穩定性，研究高功率激光空間結構光場和光纖STED環形光束產生傳輸應用。研究工作得到了國家自然科學基金、上海市科委項目和東方學者項目的資助。

參考文獻

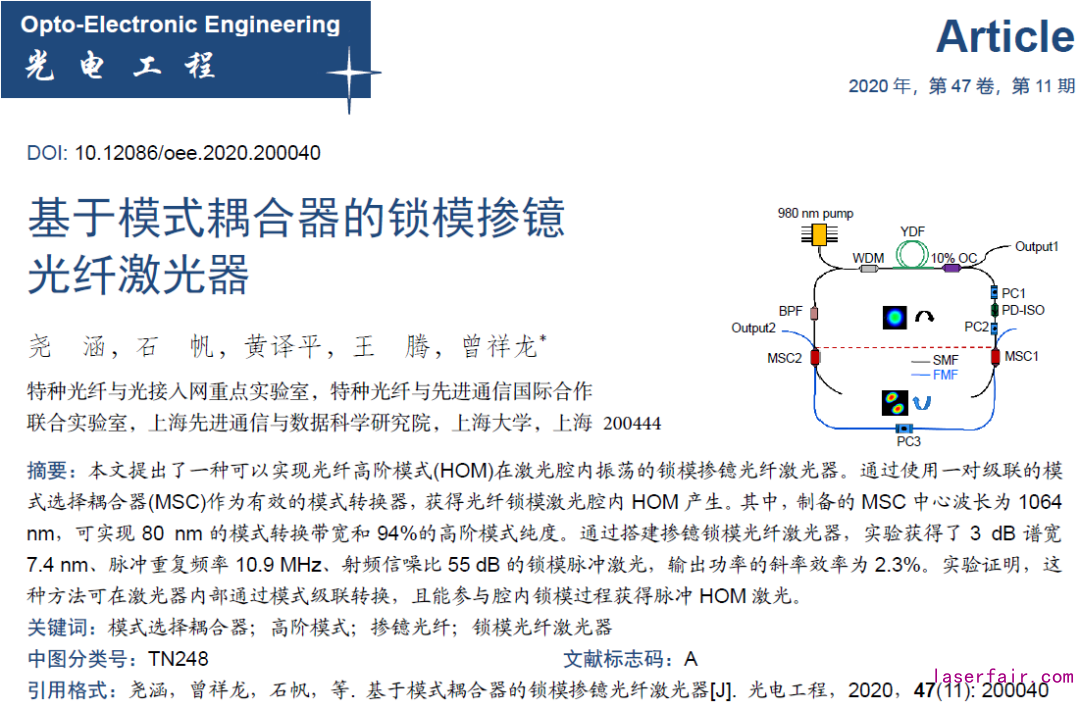

1. 堯涵, 石帆, 黃譯平, 等. 基于模式耦合器的鎖模摻鐿光纖激光器[J]. 光電工程, 2020, 47(11): 200040；Yao H, Shi F, Huang Y P, et al. Mode-locked Yb-doped fiber laser based on mode coupler[J]. Opto-Electronic Engineering, 2020, 47(11): 200040.

2. Yao H, Shi F, Wu Z Y, et al. A mode generator and multiplexer at visible wavelength based on all-fiber mode selective coupler. Nanophotonics, 2020, 9(4): 973-981.

研究團隊簡介

上海大學特種光纖重點光纖實驗室曾祥龍教授，現任上海市高校特聘教授（東方學者），曾獲得歐盟“瑪麗居里”國際來訪學者、上海市“曙光”學者人才計劃、上海大學優秀青年教師和日本學術振興學會（JSPS）外國人特別研究員。其課題組主要從事非線性超快光學、特種光纖器件及其傳感技術的研究。近年來，在Nanoscale, OpticsLetters, Photonics Research, Nanophotonics, Applied Physics Letters, Optics Express 等國際學術期刊上發表期刊論文60余篇。
