Wu, X., Huang, J., He, J. et al. Oscillation Modes of Weld Pool in Stationary GTA Welding Using Structure Laser Method. Chin. J. Mech. Eng. 34, 89 (2021). https://doi.org/10.1186/s10033-021-00609-9

研究背景及目的

近年來，高生產率和高質量焊接的趨勢傾向于過程自動化，這刺激了自動化和相關系統的使用增加。鎢極氣體保護焊(GTAW)是一種主要的電弧焊工藝，由于其焊接質量高、易于自動化等優點，已廣泛應用于反應堆壓力容器和航空航天結構等高質量部件的生產。為了找到可用于感知和控制的特征信號，進行了大量的工作。近年來，許多研究者嘗試用三維激光視覺方法對水池振蕩進行監測。但是，仿真軟件的缺乏會導致大量的資本支出。本文采用模擬與實驗相結合的方法，得到不同時間的振蕩模式，來分析了靜止GTA熔池的振蕩模式。

試驗方法

本研究利用激光反射成像系統和激光視覺采集系統組成的測量系統，通過高速攝像機，以1000幀每秒的速度對固定GTA焊接熔池表面進行觀測。分別觀測了固定直流GTA的熔池振蕩以及脈沖GTA的熔池振蕩情況。通過求解貝塞爾函數，將熔池與圓膜振蕩聯系起來，分析熔池的振蕩模式以及隨時間的變化情況。

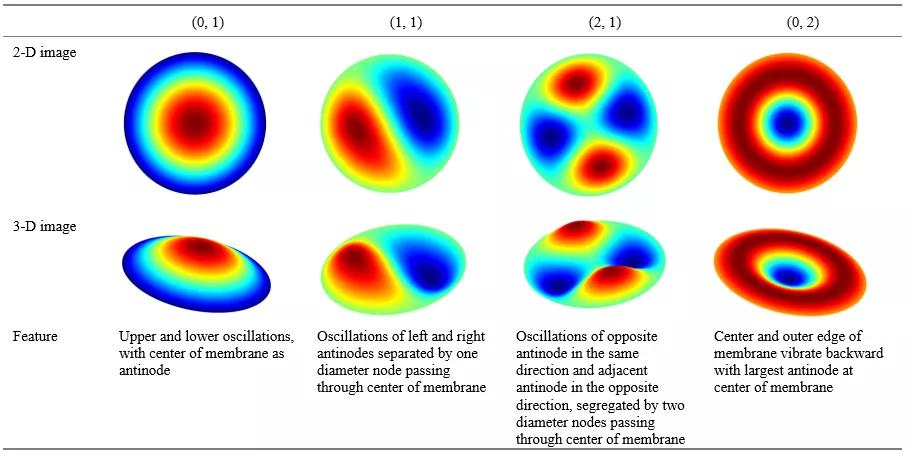

表1 四種典型的圓膜振蕩模式

利用COMSOL仿真軟件建立三維結構激光網格模型：根據第一類貝塞爾函數建立波動方程的數學模型。然后設置源項，使其頻率的本征頻率大于或等于焊縫池的本征頻率，進行瞬態模擬，以找到并導出結構激光網格系統所需的三維熔池模型。打開“幾何光學”模塊來繪制網格池和成像平面。激光發生器由 “網格釋放”技術形成30x30的激光點陣制成。發射的光照射到焊接池。反射的激光在到達成像平面時被“凍結”，內置虛擬攝像頭可以拍攝熔池的三維網格圖像。分別在凸面、凹面、平面上進行測試，呈現的激光點陣符合理論預測。

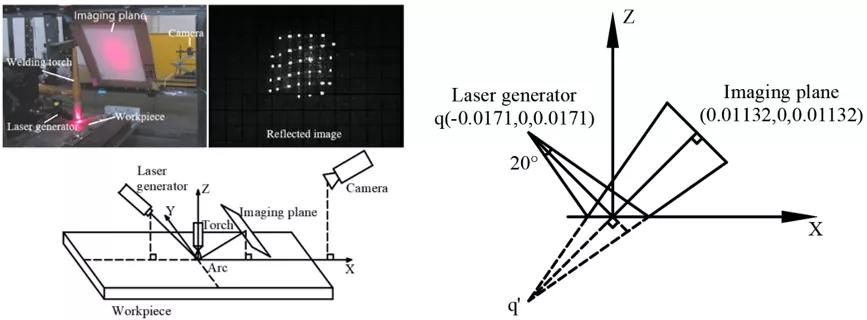

圖1 測試系統原理圖

結果

基于貝塞爾方程分析了熔池的振動模式，并對熔池中常見的三維圖像進行了模擬。(0, 1)、(1, 1) ,、(2, 1), (0, 2)的激光點陣圖像。通過結構激光光學測量仿真，得到了不同時間的振蕩模式?；诩す恻c(diǎn)陣圖像分析了靜止GTA熔池的振蕩模式。

在本研究中可以得到以下研究結果：

1)通過激光點陣圖像可以判斷熔池狀態。例如，通過區分凹面、凸面和平面的分布，我們可以看到熔池的振蕩模式和振蕩頻率，從而區分熔池的非熔透或熔透狀態。

2)固定直流GTA焊接時，振蕩模式一般為(0, 1)，(0, 2)模式。在脈沖GTA焊接過程中，峰值電流階段電弧對熔池的沖擊會使熔池表面產生高頻振蕩，從而使熔池表面產生很大的畸變，產生(1, 1)、(2, 1)、(0, 2)振蕩模式。

3)盡管成像平面上的激光點陣圖像是不斷變化的，但基于激光點陣圖像可以識別熔池的形狀，激光發生器發射的點陣密度越大，測量精度越高。這也是改進結構激光技術的一個方向。

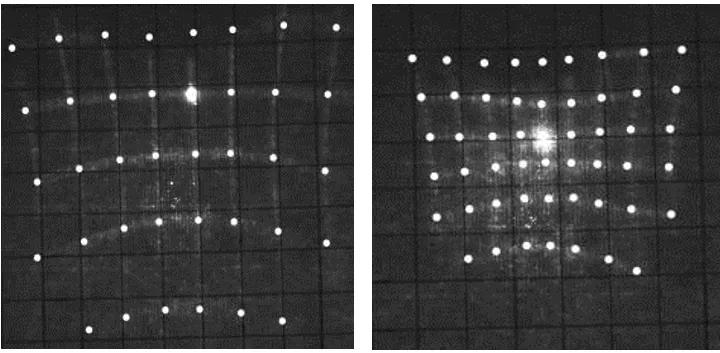

圖1 （0,1）模式試驗結果

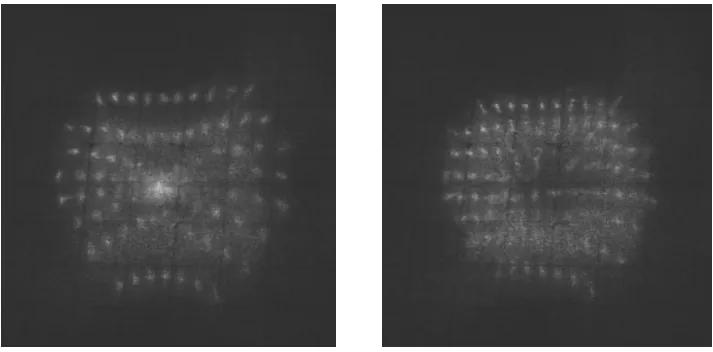

圖2 （1,1）模式試驗結果

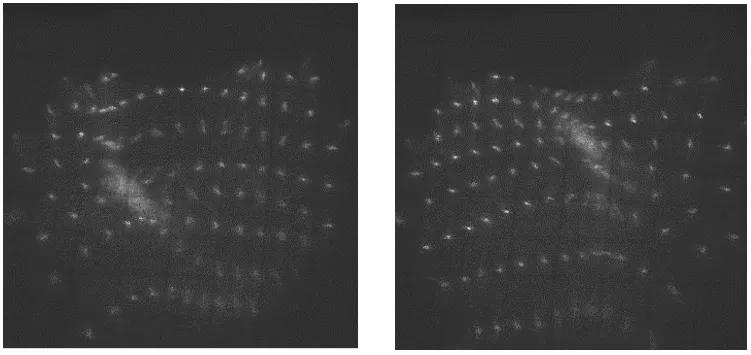

圖3 （2,1）模式試驗結果

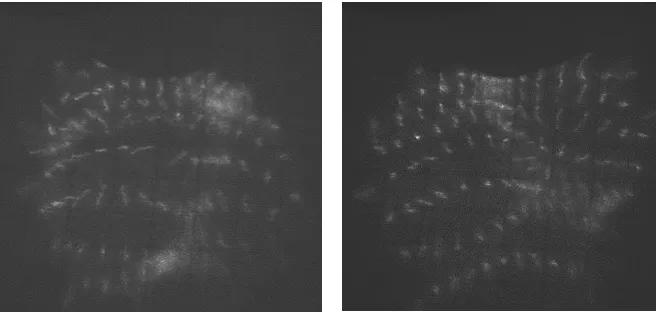

圖4 （0,2）模式試驗結果

結論

結果表明，仿真得到的激光點陣圖像與實驗結果相吻合?；诩す恻c(diǎn)陣圖像可以識別熔池的振蕩模式。本研究不僅可以為判斷熔池的穿透狀態提供條件，而且有助于進一步了解熔池的振蕩模式，開發更有效的觀察方法和測量工具，從而有效地控制和提高焊接質量。

前景與應用

目前學者所觀測到的熔池振型大多局限于(0, 1)、(1, 1)、(0, 2)模式，尤其是(2, 1)模型研究較少，原因是受實驗參數和設備條件的限制。由此可見，數值模擬在焊接領域是非常必要的，其能準確地解釋焊接過程中可能遇到的各種振動現象，模擬各種復雜的實驗條件，盡可能節省了經費與時間。
