在20kW以上的超高功率激光器（切割版）中，為滿足客戶良好的適用度，銳科根據大量的客戶端使用數據，與主流切割頭廠商進行了多次技術交流和測試實驗，在目前通用的行業和國際標準之上，制定了更高的企業標準，實現了系統級別匹配，達到切割效果和效率的全面提升。

1、纖芯與M2標準 by Raycus

針對超高功率激光器，單純的做到纖芯輸出并不能實現較好的應用，只有纖芯與M2完成匹配，才能實現更好的應用效果。

若整機素質一般，單純的縮小纖芯，光束質量（M2或BPP）卻無法隨之縮小，則極難達到較為理想的切割效果。以100μm輸出的20000W激光器為例，考慮到較佳的切割效果和厚薄板兼容效果，最佳的M2應該在11附近。

我們從20kW—60kW限定推出100μm—150μm纖芯輸出，并嚴格限制M2范圍，使得切割工藝的調整可以從低功率到高功率切割工藝可以一脈相承，同型號機型之間的差異性較小。

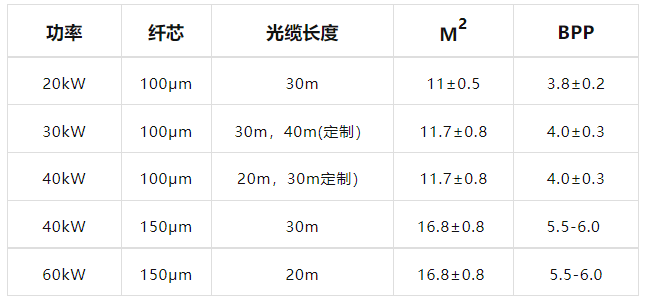

M2標準 by Raycus：

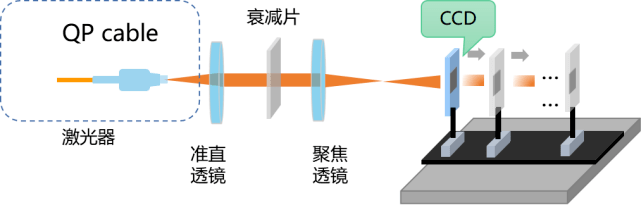

圖1 光束質量測試示意圖

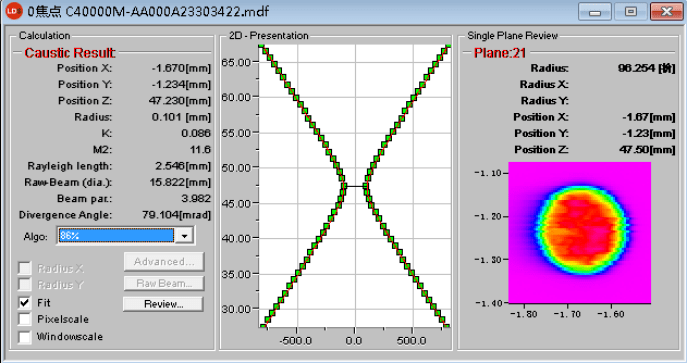

圖2 銳科40kW激光器光束質量實測圖

2、全能發散角標準

M2只是表征86.5%的能量分布，但其只適合描述單?；蛘呓鼏文＜す馄鳌６槍?duì)多模激光器，其能描述的光束性質有限，銳科在此光束質量的基礎上，開創性地提出全能量發散角的概念——采用99.84%描述對全能量發散角的新企標。

而正是因?yàn)殇J科該項標準的推出，使得來自銳科的20kW-60kW激光器，杜絕了常規激光器容易出現的上保護發熱（頻繁燒），準直發熱，上保護散射光值大，光闌燒，噴嘴發熱等痼疾。正是因?yàn)閲?yán)苛的標準，使得銳科高功率光纖激光器在市場上一騎絕塵，實現了國內出貨量第一。

發散角標準 by Raycus：20kW—60kW，全能量發散角（99.84%，半角）≤0.13

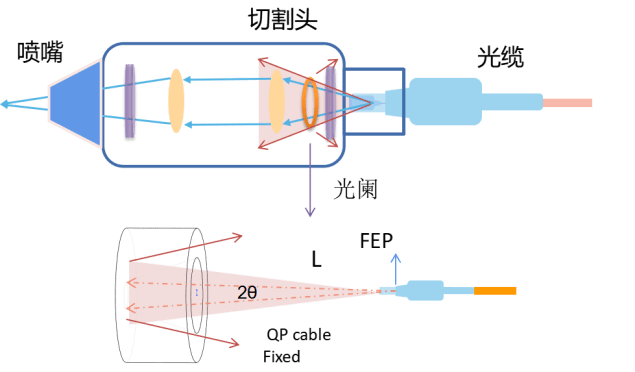

圖3 全能量發散角超標導致的光闌燒和光闌回光示意圖

銳科制定全能量發散角標準的原因是，市場上大部分高功率切割頭的光學孔徑都是0.13附近，這就需要光闌對準之前激光光進行限制，被限制的光一般俗稱外圍光或雜散光，而一旦外圍光（雜散光）功率過高，其實就是激光的全能量發散角太大，這時候極容易造成光闌燒毀；甚至由于光闌邊緣的衍射作用，一部分雜散光會照射到準直上，產生嚴重?zé)嵬感?yīng)，使得切割不穩定。

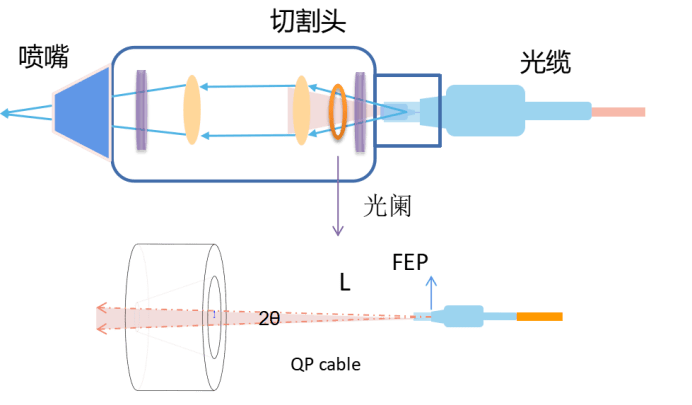

圖4展示了采用銳科標準后的光路示意圖，激光器完全通過光闌，雜散光或外圍光比例極小，使得切割系統處于穩定狀態。

圖4 當全能量發散角在銳科標準內可實現光闌高穩定工作

3、非線性標準

因?yàn)槭袌?chǎng)對于大幅面、大厚度板材高效率加工需求的提高，激光器整機功率也隨之提高，同時傳輸光纜中傳能光纖纖芯減小，長度增大，這帶來的是非線性、受激拉曼散射的提高。如果激光器本身的SRS效應較高，它的穩定度也大幅度較低，換而言之，更容易受到環境，外光路的擾動。

我們根據實際經驗，針對高亮度激光器提出了屬于銳科的標準，不論纖芯大小，光纜長度多少，激光器功率多高，都要求整機滿功率出光其SRS效應必須在30dB以上，避免激光器壽命短，易燒毀，長時間切割不穩定等問題。

非線性標準 by Raycus:

20kW—60kW，SRS效應：≥30dB @ 100%功率。

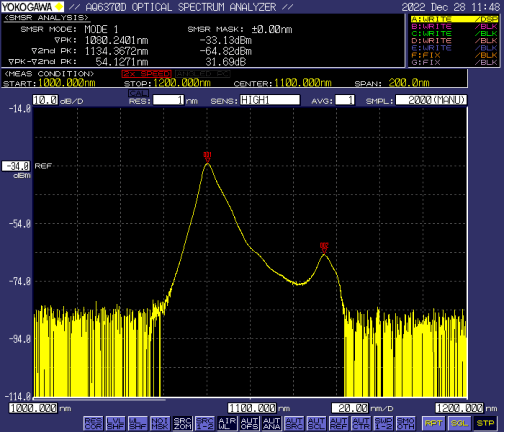

圖5 40kW 100μm 30m非線性光譜

4、標準獨立性

每一項標準都具有獨立性，不能因?yàn)檫_(dá)到某一項標準，而妥協其他項標準。

部分友商因?yàn)楣饫|長度的增加，妥協光束質量或者纖芯大小，導致應用工藝效果不同，工藝通用性大幅度減弱。

部分友商為了維持小纖芯輸出，但合束能力有限，導致最終輸出M2超標或全能量發散角超標。

部分友商因?yàn)楣饫|長度的增加，妥協非線性，導致系統高功率下穩定性大幅度降低，機器壽命大幅度降低，包括切割頭在內的整個光路系統隨時處于崩潰狀態。

銳科出品的超高功率激光器，采用100μm—150μm輸出的20kW，30kW，40kW，我們不會因?yàn)楣饫|長度提高，功率提升，而妥協任何標準。

• 我們不做光纜在20m以下的產品，過短的光纜，功率再高，對于日益加大的板材毫無意義。

• 銳科推出的20kW—60kW高品質激光器常規光纜配置長度為20m—40m，可定制更長。

更高標準的實現，依托多年技術積累

銳科針對高亮度20kW—60kW 指定了嚴苛的企標，為了實現這個標準，依靠了銳科多年的技術積累，并自2021年起實現一系列的技術突破，其中具體包括了：

1、光束質量控制技術

優秀的合束和模塊性能，可維持小纖芯高光束質量輸出。銳科通過對模塊性能的提升、高光束質量功率合束器研制以及模式控制技術的研究，實現輸出光斑的勻化分布和光束質量BPP的精準控制。

圖6 光束質量控制前、后對比示意圖

2、全能量發散角主動控制技術（銳科內部標號A, Active control of divergence）

我們通過開發出一種全能量發散角壓縮器，通過對纖芯光進行調制，實現輸出光全能量發散角的壓縮。

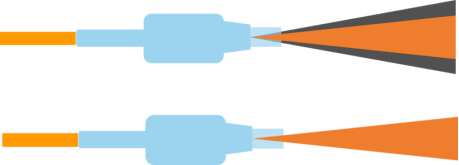

圖7 采用全能量發散角壓縮器前后發散角對比圖

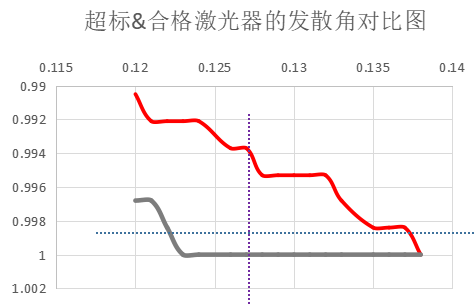

圖 8 30kW激光器主動控制前后，超標（紅色）和合格（灰色）發散角對比

3、非線性抑制技術（銳科內部標號S，Suppress of SRS）

拉曼抑制器，通過傾斜布拉格光柵對模塊產生的拉曼種子進行濾除，阻止拉曼種子在無源傳能部分中的放大，同時隔離傳能部分和外光路對模塊的拉曼反饋。

但是拉曼光柵目前也存在一定的問題，為了實現深的濾除帶寬，需要大啁啾率和大的長度，此時要求刻寫難度和成本大幅度提高，而增大濾除比，需要加大調整深度，這會導致?lián)p耗增大，甚至影響光束質量。

因此銳科基于以上弊端，采用了級聯傾斜光柵，通過串聯2個傾斜光柵，實現較寬的濾除效果和較低的成本，從而維持模塊較低的非線性。

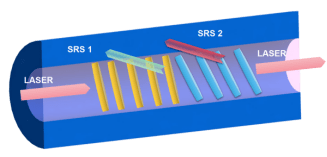

圖9 雙柵級聯型拉曼抑制器

更高標準體系，“造就”震撼應用效果

銳科激光60kW激光器自2023年推出以來，因其優異的切割優勢備受市場關注。我們將60kW激光器與40kW、30kW激光器空氣切割不銹鋼不同厚度的切割速度進行對比，由圖10可知，60kW激光器在中厚板切割速度上相比其他二者具備非常明顯的優勢，尤其是50mm以上厚度的不銹鋼板材。

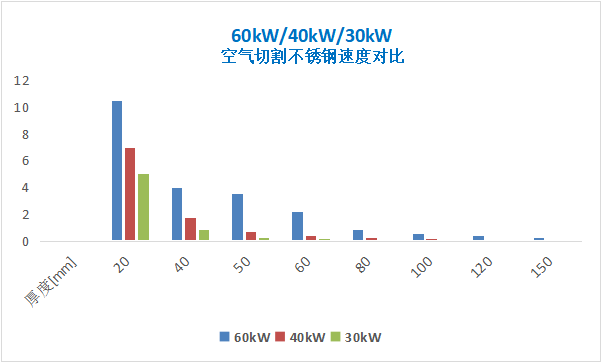

圖10 60kW/40kW/30kW不銹鋼切割速度對比

此外，我們到客戶加工工廠實拍了60kW激光器切割70mm/125mm超厚不銹鋼的場景，讓大家能夠切身感受到切割現場的火花“璀璨”，效果尤為震撼。

銳科激光

，贊

68

60kW激光器厚板不銹鋼切割效果實景展示

勇立潮頭樹標桿，超高功率激光器高質量發展

進入2023年后，銳科認為工業光纖激光器的發展不僅僅再是單純的功率的提高，畢竟銳科在2021年就完成了100kW激光器的研制。今后萬瓦以上激光器的發展，應該是激光器素質的全面提升。為此，銳科激光始終致力于激光器的技術突破和產品創新，積極打造更高標準的質量體系，為全球客戶提供更高品質的光纖激光器產品，并推動國產激光器產業高質量發展。
