如何一招解決型鋼激光切割的四大難題?

激光制造網 來源:威士登激光控制軟件2024-09-12 我要評論(0 )

近年來,全球制造業的轉型升級以及智能制造技術的飛速發展,帶動了鋼結構加工市場的持續擴張。該市場的年復合增長率持續保持在較高水平,彰顯了其強勁的發展?jié)摿?。特別...

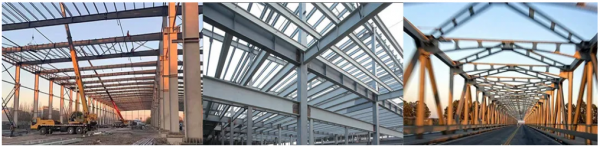

近年來,全球制造業的轉型升級以及智能制造技術的飛速發展,帶動了鋼結構加工市場的持續擴張。該市場的年復合增長率持續保持在較高水平,彰顯了其強勁的發展?jié)摿?。特別是在建筑工程、橋梁建設、汽車制造、航空航天以及機械制造等多個領域,鋼結構加工的重要性日益凸顯。隨著全球環保意識的增強,鋼結構加工行業正積極向綠色、可持續的發展方向邁進,越來越多的企業開始重視環保問題,致力于在生產過程中降低對環境的影響。

隨著市場規模的持續擴大,鋼結構加工企業經歷了從傳統的人工切割到等離子切割技術的演進,進而發展到重型切管機的應用,以及型鋼三維切割技術的引入,技術不斷更新?lián)Q代。與此同時,鋼結構加工行業的競爭愈發激烈。為了在競爭激烈的市場中脫穎而出,企業必須不斷提升產品質量,確保切割精度和效率,保持技術優勢,才能夠滿足客戶的需求。

相較于傳統手工切割或等離子切割技術,型鋼激光三維切割能夠同時完成切割、測量、開孔、切斷、開坡口、劃線和打標等多項工序。一臺型鋼激光切割機可替代多名人工和多臺設備,還能大規模生產,不僅實現了高精度的切割效果,還大大的提高了產能。然而,盡管這種技術在切割精度和效率方面具有顯著優勢,但在實際操作中仍然存在一些棘手問題,型鋼激光切割技術不可避免地面臨了一些挑戰和困難。

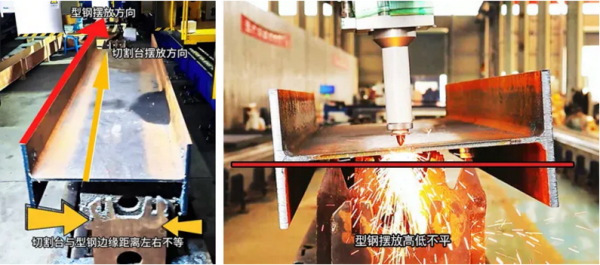

型鋼切割面臨的困難一:型鋼擺放不規范

在進行型鋼激光切割作業時,型鋼的擺放必須達到極高的精確度和規范性。型鋼若擺放不當,會造成切割臺與型鋼的擺放方向發生偏移或錯位,進而導致切割過程中出現位置偏差,嚴重影響切割的精度和效率。此外,擺放不當還可能引起設備損壞,從而增加維護成本。

型鋼切割面臨的困難二:料臺損壞不平整
型鋼切割機經過長時間使用,切割機的料臺會出現不同程度的磨損,在切割過程中產生的熔渣若未能及時清除,在料臺上堆積,會進一步加劇料臺的不平整性。料臺不平整會導致型鋼在切割過程中難以保持穩定的姿態,容易在切割過程中發生偏移或晃動,影響切割的精確性。

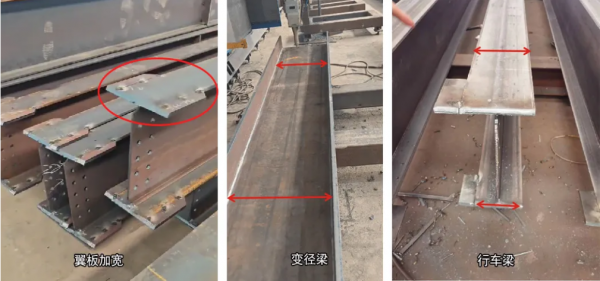

型鋼切割面臨的困難三:焊接型鋼形狀不規則

焊接作為型鋼加工過程中的關鍵步驟之一,其產生的高溫和應力會導致型鋼形狀發生不可避免的變化。此外,型鋼在經歷長途運輸和裝卸時,由于受到外力的影響,可能會遭受擠壓和碰撞,進而引起型鋼彎曲和變形,這些不規則的形狀極大地干擾切割精度,降低加工效率和工件品質。

型鋼切割面臨的困難四:特殊型鋼尺寸不標準

型鋼激光切割作業要求型鋼的尺寸必須符合特定的標準,以確保切割的精確度和品質。由于原材料的差異和加工工藝的不同,型鋼尺寸往往存在一定的偏差,這使得切割機在預設程序時難以實現一鍵式操作。尺寸的不一致性不僅導致切割過程中的誤差,還影響切割效率,甚至有可能引發切割作業的失敗。

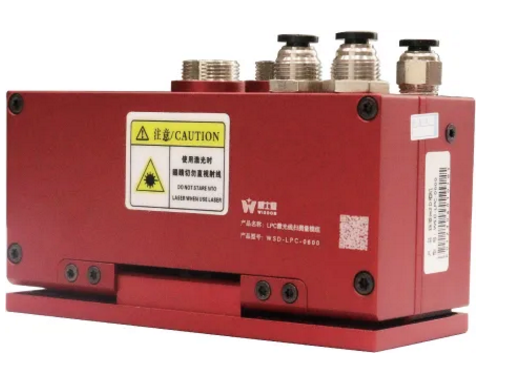

型鋼激光切割過程中出現的型鋼擺放不規范、料臺損壞、型鋼尺寸不規則以及變形等問題,成為了業界亟待攻克的技術難關。如何解決這些難題,威士登公司通過不斷研發與實踐,特別推出了LPC激光線掃儀。該設備配備3D激光線掃輪廓傳感器,基于激光三角測量原理,能夠?qū)崟r(shí)輸出高精度的深度數據或3D點云數據。WisCut技術通過獲取點云數據,實時計算型鋼的輪廓尺寸以及偏航、俯仰和翻滾角度,重建型鋼的實際三維模型。依據這些數據,系統能夠?qū)崟r(shí)修正理論模型,并調整切割動作,確保型鋼加工的安全性和精確性,從而提高產品合格率。目前威士登WSD-E10-PRO型鋼切割系統搭載LPC激光線掃儀能夠有效解決這些問題。

型鋼切割過程中,通過使用LPC激光線掃儀,可以精確測量和校正料臺的擺放位置,從而避免因擺放不規范而導致的切割誤差。自動檢測料臺上的型鋼擺放情況,并在發現擺放不規范時立即對加工零件進行實時測量和補償。利用高精度的視覺識別技術,系統能夠識別型鋼的具體位置和角度,將理論加工圖形進行旋轉,偏移,拉伸,補償,滿足實際加工需求。確保每一塊型鋼在激光切割前都處于最佳狀態。

此外,針對焊接型鋼尺寸不標準的問題,LPC激光線掃描儀能夠在切割過程中實時監測型鋼的尺寸變化,并通過反饋機制自動調整切割參數,確保最終產品的尺寸精度。通過這種智能化的解決方案,我們可以提高加工精度,顯著減少因尺寸不標準導致的返工和廢品率。

型鋼隨意擺放 切割隨心所欲


LPC激光線掃儀功能亮點
01

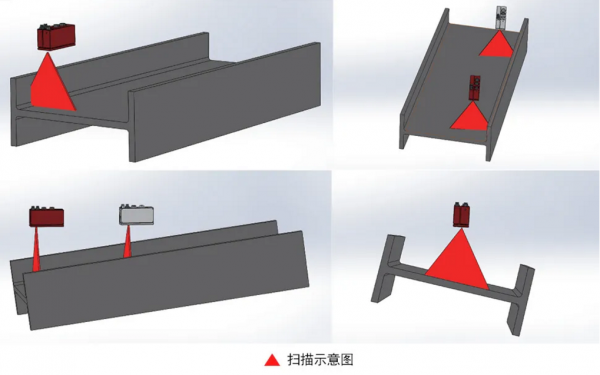

3D激光掃描

LPC激光線掃儀采用最新的3D激光掃描技術,可以快速、精確地獲取型鋼的三維數據,解決了由于料臺擺放不規范導致的尺寸偏差問題。

02
智能識別

設備內置智能識別系統,能夠自動檢測型鋼的尺寸和形狀變化,即使面對不規則的工件也能輕松應對。

03
實時調整

LPC激光線掃儀具備實時調整功能,可以根據掃描結果進行數據補償,動態調整切割路徑,有效避免因工件變形引起的切割誤差。

型鋼激光三維切割從1.0-4.0版本的進化
WSD-E10  V1.0

在2022年10月,威士登憑借其前瞻性的視野和深厚的技術積累,公司成功引領型鋼三維激光切割進入1.0時代。WSD-E10系統集成了型鋼切斷、開孔、劃線、打標、開坡口等多項工序,實現了全流程型鋼切割加工的一鍵操作。

WSD-E10  V2.0

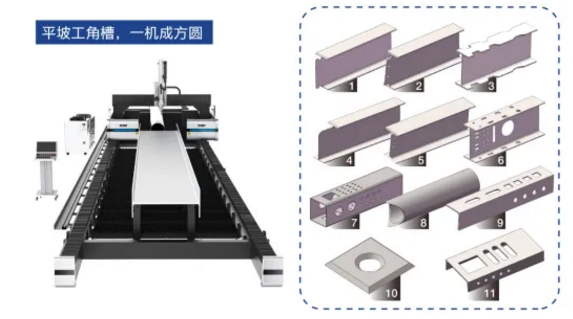

隨著技術的不斷進步,型鋼加工領域迎來了2.0時代。威士登公司適時推出了WSD-E10-SHB型鋼激光三維切割控制系統,該系統巧妙地集成了型鋼切割、平面切割以及坡口切割三大功能,實現了多用途的復合加工。

WSD-E10  V3.0

在型鋼3.0時代,威士登公司推出的WSD-E10-T推料式型鋼激光三維切割控制系統,標志著其科技創新征程中的又一重要里程碑。該系統融合了智能檢測、三維五軸數控技術、工藝專家數據庫、數字化處理以及自動化上下料等多項功能,實現了全方位的自動化加工流程。

WSD-E10  V4.0

4.0時代的型鋼切割,更是實現了對型鋼擺放的自由度和切割操作的靈活性,通過先進的算法和智能識別技術,系統能夠自動識別不同形狀和尺寸的型鋼,并進行精確的數據補償。用戶無需預先對型鋼進行繁瑣的定位和固定,大大提高了切割作業的靈活性和生產效率。圖片

制造業的轉型與升級為型鋼激光切割行業開辟了廣闊的發展前景,市場對多樣化需求的追求對系統服務商的定制化和柔性化生產能力提出了更為嚴格的要求。LPC激光線掃儀預計將確立為型鋼激光切割行業的標準配置,進而促進整個行業的技術進步。企業必須強化市場調研工作,深入理解客戶需求,并適時調整其生產策略。把握產業升級的良機,增加技術研發的投入,以促進產品的更新?lián)Q代。威士登,作為特殊功能應用的探索者,接下來將帶領我們共同探索型鋼切割的無限可能。WSD-E10 4.0版本即將在9月舉辦的上海工博會上隆重推出,值得我們拭目以待。
