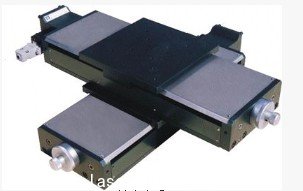

數控精密工作臺采用滾珠絲杠和直線導軌副傳動,具有 精度高,效率高,壽命長,磨損小,節能降耗,結構緊湊,通用性較強.工作臺材料一般為HT400,也可以根據用戶要求,設計加工,鋁合金,鋼板,大理石均可以加工；數控工作臺系列產品可以配置步進電機或伺服電機.數控精密工作臺可廣泛應用于激光焊接機,激光切割機,插線機,打孔機,涂膠機,機械手,搬運或運輸生產線上,檢測裝置,射線探傷分析,應力分析等數控機床和實驗設備上.
本公司生產的數控工作臺系列產品配以先進的數控系統,性能可靠.根據用戶需求配置防塵裝置,安裝限位開關,同作臺行程。時可以為用戶生產非標設備部件.一般上層工作臺行程一定要≤下層工 本公司可提供機電一體化產品，用戶也可根據自己的需要自配電機、驅動器及數控系統，滿足速度、載荷、脈沖當量等個性化的要求。系列標準型工作臺無防塵及電器限位裝置，如有需要可作為非標設計洽談。用戶自配電機時，電機功率不宜過大或過小。一般可參考工作臺滾珠絲杠軸頸狀況來選擇相應電機。
數控精密工作臺的特點和技術指標
1、數控精密工作臺概述
本公司生產的高精密數控工作臺采用高精密直線導軌和滾珠絲桿 ,聯軸器采用專業聯軸器,具有較高的機械性能,精美的外觀形象,使用壽命長,有較高的價格競爭優勢,同時便于安裝與調試.本產品采用了模塊化設計思想和工業化制造標準，可廣泛用于焊接,點膠,打孔,包裝,取料等各類精密位置控制設備的應用,開發，以及高等院校相關專業的機電傳動控制、機械工程控制基礎以及數控技術等課程的教學實踐.
2、專業化的設計與制造
a:采用滾珠絲杠和滾動導軌（進口）
b:采用聯軸器，保證交流伺服電機或步進電機驅動平穩。
c: 專業的制造檢測
3、控制元件
a: 配置限位與原點檢測開關
b:配置閉環控制的光電編碼器
c:提供步進與伺服的電氣配件，提供相關技術配套文件
4、優良的機械性能
a:機械磨擦系數小，高速運轉時噪音極小，使用壽命長
b:剛性大，不會變形，響應快
c:定位精度高，誤差小
5、主要性能指標
●定位精度：
0.015 mm（SK0505——SK1515）
0.025 mm（SK2020——SK4030）
0.030 mm（SK4040——SK6050）
●重復定位精度：
±0.003 mm（SK0505——SK4030） ±0.004 mm（SK4040——SK6050）
●臺面運行平行度：
0.015 mm（SK0505——SK1515）
0.025 mm（SK2020——SK4030）
0.030 mm（SK4040——SK6050）
●運行直線度：
0.010 mm（SK0505——SK1515）
0.015 mm（SK2020——SK4030）
0.020 mm（SK4040——SK6050）
●X、Y運行直角度：
0.015 mm（SK0505——SK1515）
0.025 mm（SK2020——SK4030）
0.030 mm（SK4040——SK6050）
數控精密工作臺的選型與使用說明
1、數控精密工作臺選用
a：確定工作臺的行程。
b：確定運動部件所驅動載荷。
c：根據工藝的要求，確定定位精度與等級。
d：確定運動速度。
e：結合技術指標，選擇聯軸器，從而確定工作臺的型號。
f：選出所需用要的配件。
g：選擇驅動部件
2、工作臺安裝、調試與維護
一、數控精密工作臺安裝
1：首先手動試運轉，安裝好移動部件，如有需要，請安裝限位緩沖器，并初步確整其位置
2：安裝X-Y工作臺，安裝工作臺時，必須對機械水平位置進行找準，使工作臺處于一個水平的位置進行工作
3：如有必要請選擇安裝限位檢測開關與原點檢測開關,并初步手動調運轉，初步確定開關的位置
4:安裝驅動電機與聯軸器，也必須進行機械找準，此項安裝會直接影響到電機的使用壽命與定位精度
二、數控精密工作臺調試
a：給絲桿與軸承加上油脂進行潤滑
b：進一步調節緩沖器與限位開關的位置
c：電機先以低速運轉，后以高速成運轉，看有無振動與噪聲
d：調整電機的參數，使工作臺處于平穩的運行狀態
e；上述工作結束并確認一切正常后，調試完畢
三、數控精密工作臺維護
a：定期給絲桿加油脂
b：檢查工作臺與聯軸器的螺絲是否有松動
c：看工作臺運行時是否的異常的噪聲與振動
d:保持工作臺面的清潔。
