本方案是為某水利水電單位,要求測量管道部件內徑,設計方案基于光電測量檢測技術。
一.測量原理

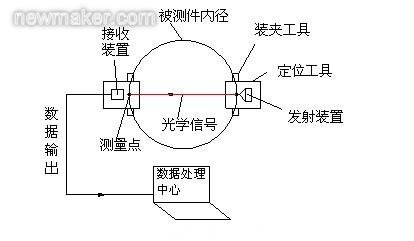

1. 激光測量距離的測量示意簡圖:
2.組成部件:
1、定位裝置,包括裝夾工具和定位工具
2、光學發射裝置
3、接收裝置
4、軟件
5、電源等輔助裝置
3.原理:
通過定位裝置準確定位被測工件,使光學測量裝置可以準確無誤的找到被測件的半徑位置。由光學發射裝置發射一定的光源信號(根據光學基本原理可知,光源信號在碰觸到障礙物時,會產生一定的反射、折射,接受裝置接收到反射回來的光源信號,并把它變成相應的數字模擬信號輸出),光源信號在接觸到工件的檢測部位(測量點)時,光源信號在測量點的左右兩邊會產生不一樣的反射、折射,接收裝置內有專用軟件,解讀接收裝置發出的信號;記錄測量時光學發射裝置與接收裝置的位移,通過一定量的計算分析得到被測件的直徑值,輸出測量管道部件內徑尺寸。
二.應用領域
各種管類內徑測量,深孔類尺寸測量,零部件在線檢測,非接觸測量,快速在線測量等等。
