準分子激光器推進技術革新
作為當今最有效、最可靠的脈沖紫外激光技術的代表，準分子激光器有效地推進了諸如平板顯示、汽車制造、生物醫學設備及可替代能源等多種成長型工業中的技術革新。
波長和輸出功率，這兩個基本屬性的結合，決定了準分子激光器在上述這些高科技產業中的獨特價值。因為，這些工業領域比以往任何時候更需要平衡日益增長的性能需求與加工速度及制造成本之間的矛盾。

紫外表面處理
準分子激光是一種窄帶寬的紫外光源，可以為基于商用激光的制造業提供最短的波長或（相當于）最高的激光光子能量。由于在激光材料加工領域可以達到的光學分辨率與激光波長有關，因此短波長的準分子激光成為市場上最為精確的光學加工工具。利用基于商用準分子激光的材料加工系統，如圖1所示，可以獲得接近1祄的特征尺寸[1]（具體數值取決于波長和材料）。

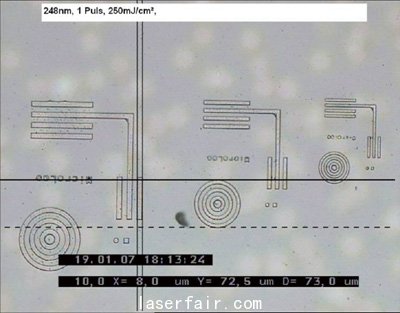

圖1. 對堅硬的固體材料層使用248nm準分子激光掩膜成像形成的大面積薄膜圖樣。整個高分辨率圖樣的獲得僅利用了單個準分子激光脈沖。

而且，短波長代表著最小的橫向結構，同時，材料對高光子能量（例如，248nm時為5eV或 193nm時為6.4eV）的強烈吸收，又將意味著激光對材料縱向的影響非常有限。實際上，準分子激光在薄膜材料加工中的深度分辨率在亞微米范圍，通常每脈沖可以小至50nm（具體數值取決于樣本材料和激光波長）。

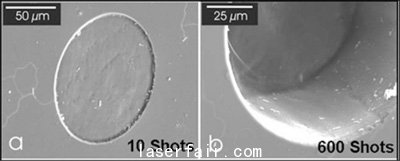

圖2. 鉆石經193nm準分子激光燒蝕形成的凹坑：左圖為10個激光脈沖情況，右圖為600個激光脈沖情況。凹坑的平整度表明了準分子激光光束在整個照明區域具有極高的均勻性。

準分子激光在樣本材料的橫向及縱向均可以提供無可匹敵的高分辨率光學加工能力。在通過改變微結構來增進大表面功能的領域，準分子激光已成為最為理想的工具。
除此之外，準分子激光是目前基于商用激光的制造業中，可利用的最強紫外激光。

紫外技術比較
現在，準分子激光在308nm的輸出功率已經超過500W，如圖3所示。圖中對基于準分子激光技術、二極管泵浦及閃光燈泵浦的全固態激光技術所能取得的功率水平進行了對比。目前先進水平的準分子激光器可以輸出高達1J的脈沖能量，同時重復頻率可高達600Hz。由于極高的脈沖能量，可使處于每平方厘米高達1J的能量密度下、面積寬達30mm2的樣品，通過逐個準分子激光脈沖的刻蝕，實現樣品的微細構造。這種微細構造的實現過程，如果轉化到更大的尺度上，可以比喻為用一片片青草去構造足球場。

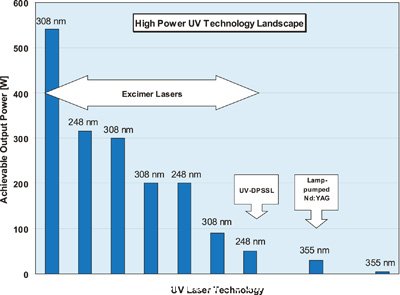

圖3. 各種高功率準分子激光器的輸出功率水平與基于全固態的355nm激光技術比較，圖中給出了308nm和248nm波長的準分子激光情況。

同時高功率準分子激光器可以在高達600Hz的重復頻率下運轉，使得每秒處理幾十平方厘米的表面加工速度成為可能。
準分子激光器具有可擴展至數百瓦的較高的單脈沖能量，這意味著可以處理更大的區域尺寸，同時每秒鐘可提供數百個脈沖，這必將在制造業中引發規模效應，以前所未有的方式增進盈利。
只有當紫外激光的波長和高輸出功率這兩個必要條件同時具備，正如準分子激光器那樣，才能滿足工業界對于微尺度構造及快速大面積表面處理（每秒速度達幾十平方厘米）的迫切需求。
事實上，基于表面微結構處理的準分子激光器常常是基本的制造步驟，在下文介紹應用實例時會作進一步闡述。

紫外光的直接產生是關鍵
準分子激光技術的激光躍遷發生在紫外光譜范圍，正是這個原因，使得準分子激光技術能夠凌駕于其他紫外技術之上。準分子激光是在內在機理上直接產生紫外光子，這使其成為市場上最強和最穩定的紫外激光光源。

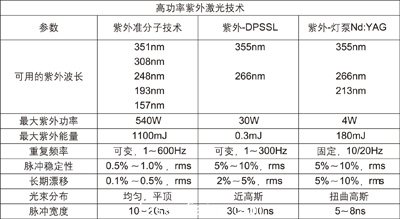

表1：各種紫外技術的性能參數比較（準分子激光 vs. 基于頻率變換的Nd:YAG激光）

與此相反，并行的紫外產生概念基于紅外（IR）及可見光，需要采用非線性頻率轉換技術，這將不可避免地使紫外輸出效率及輸出穩定性大打折扣，嚴重影響激光器的實際輸出性能[2]。
表1概括比較了準分子激光器技術和紅外上轉換激光器技術的典型紫外性能參數。
只有準分子激光器可以直接發射紫外波長，并且沒有任何其他的技術折中，這使其在微米級高精度加工、高生產能力的批處理及大規模制造中成為最卓越的解決方案。

經紫外準分子處理后獲得更好的表面特性
以下給出的多個應用實例，將最大限度地呈現準分子激光器在當今先進制造領域中的創新潛力。在下述這些制造實例中，均包含生產中起關鍵作用的準分子激光器，以實現性能上的飛躍。

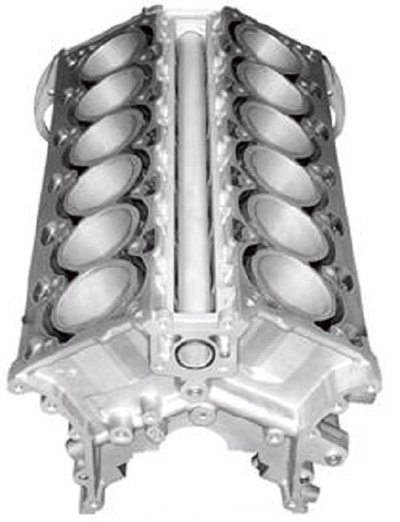

圖4. 經準分子激光處理的Diesel 引擎汽缸視圖（Audi AG）。

增強Diesel馬達的性能
Diesel引擎是世界上運輸部門領域最重要的汽油、柴油燃料使用者之一。Diesel引擎對于公共交通、貨運（通過公路、鐵路及海洋等）及農業機械至關重要。并且，大約40%的歐洲汽車市場是基于Diesel引擎的。
市場對于更高功率及效率的需求，加之嚴格的環境立法對節省燃料以及減小環境污染的苛刻要求，不斷迫使引擎制造商尋求制造方案上的革新。
因為Diesel引擎技術使用高的壓縮比，考慮到潤滑及耐磨的要求，活塞在鑄鐵汽缸套（如圖4所示）中來回移動時的摩擦條件是非常重要的。

傳統的汽缸壁處理
如圖5所示，在傳統汽缸套的內壁上呈現出許多微通道交錯的形貌，這是由于機械拋光（即所謂的搪磨處理）導致的。由于這些微通道的存在，當活塞在汽缸內移動時，缸內的潤滑油將順著這些微通道流出缸外，這將嚴重削弱活塞環和汽缸壁的潤滑效果。并且，事實上，活塞環和汽缸套壁之間的摩擦損耗占據Diesel引擎所有損耗的比例多達60%。

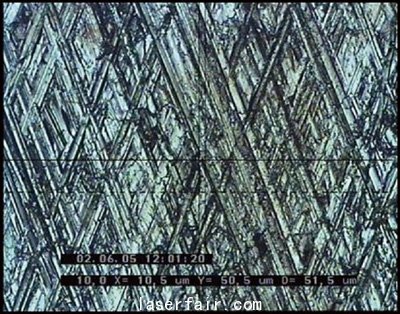

圖5.傳統鑄鐵汽缸套表面的微結構圖（Audi AG）。從圖中可以清晰地看到由于機械搪磨加工引起的呈十字交叉狀的微通道結構。

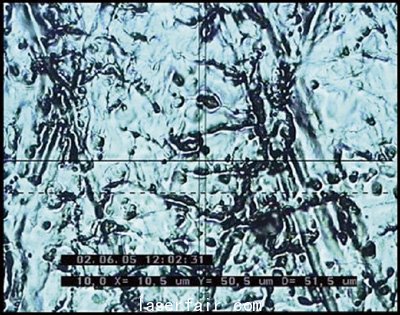

圖6. 經過準分子激光處理后的汽缸套表面的微結構圖。更為平滑和堅硬的表面意味著更少的摩擦和磨損。釋放出石墨包含物的凹槽可以充當儲油容器（Audi AG）。 #p#分頁標題#e#
