激光電源

STCW系列連續激光電源

星之球激光 來源:安特激光2011-11-17 我要評論(0 )

STCW系列連續激光電源,是專門為連續泵浦氪燈研制的高性能自動引燃恒流電源。電源采用電力電子器件IGBT組成功率變換主電路,效率高達90%以上,采用PWM技術,以定頻調寬...

STCW系列連續激光電源,是專門為連續泵浦氪燈研制的高性能自動引燃恒流電源。電源采用電力電子器件IGBT組成功率變換主電路,效率高達90%以上,采用PWM技術,以定頻調寬的方式,實現高精度的恒流輸出。輸出電流波紋小,穩定度高。引燃部分采用串聯高壓包引弧,LC次高壓接力,低壓恒流接續電弧電流的三級續流方式,配合點火監測電路,實現自動點火,使一次點火成功率高達99%以上。高壓脈沖波形上升和緩,強度可以分級調節,以適應不同氪燈擊穿電壓的分散性,同時也可以減小電極材料的濺射,減少高壓觸發對氪燈使用壽命的不良影響。

  • 機內設置了緩上電和軟啟動的措施,可避免上電和啟動時的大電流沖擊。機內的自動數顯裝置可以分時顯示給定電流和輸出電流。
  • 優良的“休眠”功能,可以方便地使機器在工作時輸出工作電流,而待機時僅輸出較小的維持電流維持氪燈的電弧,這樣不僅可以提高整機的效率,減小冷卻系統的負擔,還可以大大延長氪燈的使用壽命。
  • 通過機內的外控接口,可以在機外控制電源的起停,調節電流大小,指示電源的工作狀態。
  • 完善的故障保護系統和散熱系統,大大地提高了電源工作的可靠性。
  • 合理的工藝設計,保證了電源具有較好的可維性。

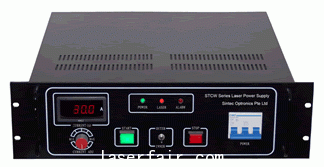

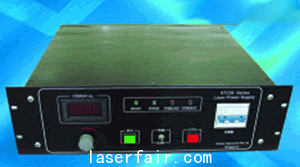

STCW-H系列激光電源 STCW-G系列激光電源
STCW-H系列激光電源 STCW-G系列激光電源
型號說明:STCWxyzT
  • STCW-STCW系列連續激光電源
  • x-額定輸出電流(2、3、4分別代表20A或25A、30A、40A)
  • y-最高輸出電壓代號(4代表400V,2代表 200V)
  • z-供電方式 (A代表三相380V供電,B代表單相220V供電,C代表三相220V供電)
  • T-小分類,G代表G小類電源,H代表H小類電源

    STCW-H系列電源技術參數

    型號

    STCW22AH

    STCW32AH

    STCW24AH

    STCW22BH

    STCW32BH

    最大輸出電流

    25

    30

    20

    25

    30

    最高輸出電壓

    200V

    200V

    400V

    200V

    200V

    輸出電流波紋

    ≦0.4%

    ≦0.4%

    ≦0.4%

    ≦0.4%

    ≦0.4%

    控制精度

    0.4%

    0.4%

    0.4%

    0.4%

    0.4%

    休眠電流

    7A#p#分頁標題#e#

    7A

    7A

    7A

    7A

    開關工作頻率

    20KHZ

    20KHZ

    20KHZ

    20KHZ

    20KHZ

    允許交流電壓波動

    ±15%

    ±15%

    ±15%

    ±15%

    ±15%

    允許工作環境溫度

    0~50℃

    0~50℃

    0~50℃

    0~50℃

    0~50℃

    工作環境濕度范圍

    ≦90%

    ≦90%

    ≦90%

    ≦90%

    ≦90%

    對交流電源要求

    380V, 6KVA

    380V,9KVA

    380V,11KVA

    220V,6KVA

    220V,9KVA

    外形尺寸mm

    500x481x135

    500x481x135

    500x481x135

    500x481x180

    500x481x180

    重量

    23.5kg

    23.5kg

    25kg

    23.5kg

    23.5kg

    STCW-G系列電源技術參數

    型號

    STCW24AG
    STCW34AG

    STCW22CG
    STCW32CG
    STCW42CG

    #p#分頁標題#e#STCW22AG
    STCW32AG
    STCW42AG

    STCW2BG
    STCW2BG

    供電要求

    三相380V+N

    三相220V

    三相380V+N

    單相220V

    最高輸出電壓(V)

    400

    200

    200

    200

    最大輸出電流(A)

    20/30

    20/30/40

    20/30/40

    20/30

    電流調節范圍(A)

    7~20/30

    7~30/40

    7~30/40

    7~20/30

    電流波紋

    ≤0.4‰

    ≤0.4‰

    ≤0.4‰

    ≤0.4‰

    控制精度

    0.4%

    0.4%

    0.4%

    0.4%

    重復精度

    0.1%

    0.1%

    0.1%

    0.1%

    啟動延時(S)

    6

    6

    6

    6

    工作開關頻率(KHz)

    12~35

    12~35

    12~35

    12~35

    允許電源波動率

    ±10%

    ±10%

    ±10%

    ±10%

    工作環境溫度范圍(℃)

    0~50

    0~50

    0~50

    0~50

    工作環境濕度范圍

    ≤90%

    ≤90%

    ≤90%

    ≤90%

#p#分頁標題#e#
