二極管測試

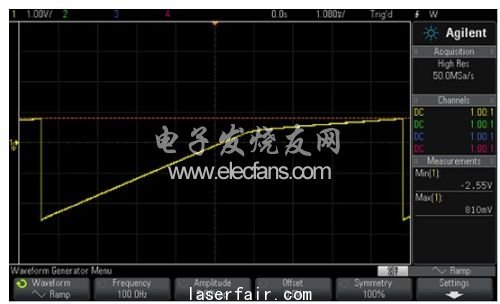

　　現在我們介紹幾種不同的二極管測量。圖7顯示了通用硅二極管測量。不出所料，該二極管在大約0.5V的正向偏壓時導通，最高需0.7V。

　　圖7：通用硅二極管測試與測量。

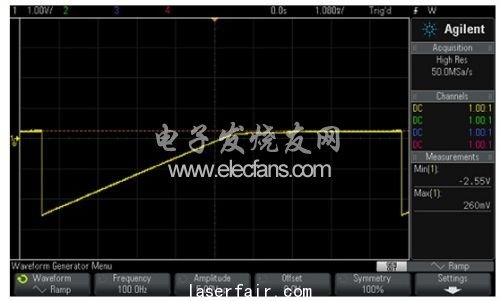

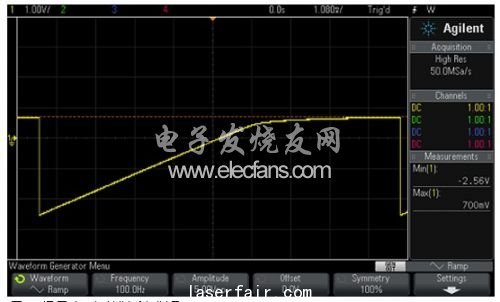

　　以圖8中的小信號二極管為比照，小信號二極管的正向偏壓斜率較大，因而具有較高的導通電阻特性。圖9顯示的是一個肖特基二極管，這類二極管需要較低的導通電壓值(0.26V)。

　　圖8：小信號硅二極管測試與測量。

　　圖9：肖特基二極管的測試與測量。

　　故障二極管顯示為開路或短路。開路二極管的圖像如圖6所示，而短路二極管則像是一條水平線。LED也可通過這種方法進行測試。如果需要，通過提高波形發生器的偏置，可為LED提供更多的電壓。

　　雙極晶體管測試

　　雙極晶體管測試可采用與二極管測量相同的方法。首先要確定發射極-基極和集電極-基極的連接能夠像二級管一樣運行。隨后要確認集電極-發射極不會短路，也就是說要像開路電路一樣運行。

電纜測試

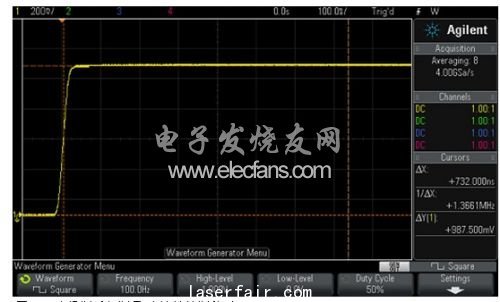

　　對于電纜測試，波形發生器可配置為輸出一個100Hz、0V～1V的方波，如圖10所示。取平均法可以降低噪聲;觸發點的位置設在左側。使用光標對波形參數進行手動測量。這種測試方法等效于一個低速時域反射計(TDR)。

　　圖10：電纜測試與測量(未連接被測件時)。

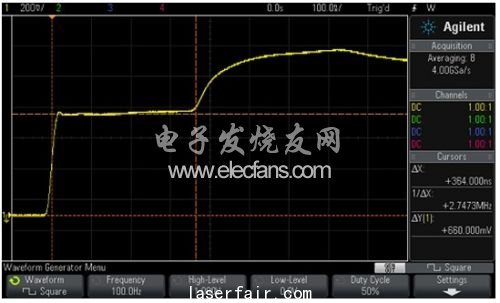

　　圖11顯示了對長度未知的雙絞線進行測量。雙絞線的阻抗可通過下面公式計算：

　　圖11：雙絞線的測試與測量。

　　公式3

　　為第一個步進的電壓(在觸發點的步進)，使用示波器光標進行手動測量而得。在本例中，是660mV，因此可算出約為97Ω(這類電纜的典型值)。雙絞線的遠端是開路電路，顯示為突然增加的電平，即最右側X光標所在的位置。

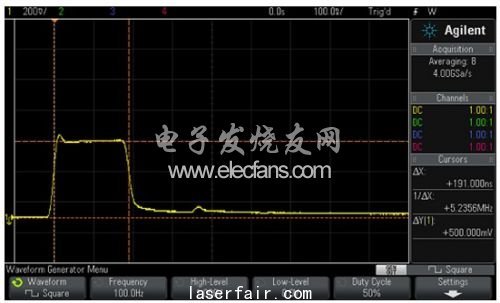

　　圖12顯示了對長度未知的RG-58電纜進行測試。根據測量，可得出阻抗值為51Ω。這個值是RG-58的預期值。測量結果還顯示電纜的終端是短路的，此時電壓回零。如果已知電纜的傳播時延，可通過下面公式計算出它與短路的距離：

　　圖12：RG-58電纜(含短路)測試與測量。

　　公式4

　　RG-58的傳播時延是1.54ns/ft。通過光標可測得的值為191ns。由此得知，電纜與短路的距離是62英尺
