1、引言

天津羅升作為一家傳動控制領域卓越品牌服務商，服務領域涉及機械制造業、工廠自動化、航空/航天、電力、冶金、石化、醫療等領域。產品系列主要涵蓋了：工業液壓、電子傳動與控制，直線傳動及控制、氣動傳動與控制。

羅升的迪普馬液壓產品，在板材折彎機控制中得到了大量應用。折彎機是一種用來彎曲板材的專用機床?，F(xiàn)代折彎機中迪普馬液壓產品得到了廣泛的應用，在這些液壓控制系統中，大都用到了使用比例控制技術，機床擁有靈活的專門用于折彎機的數控系統，因?yàn)榭勺鳛楦叨茸詣?dòng)化操作，實現高精密的彎曲板材。使用數控折彎機，在加工復雜形狀板材時，可獲得高生產效率和高品質制件，取得較高的經濟效益。

1.1 折彎機的功能和運行過程

數控折彎機主要為上活塞式壓機，其主要工作特點是，由兩只平行運動的工作液壓缸形成垂直向下的壓力，以驅動折彎梁上的模具進行折彎工作。其數控式迪普馬液壓控制系統，主要是控制折彎過程的同步運行和液壓缸在機器滿負荷工作時在下死點的定位。

上折彎梁的典型折彎工藝運動循環階段有：

（1）靜止?fàn)顟B(tài)

折彎機的靜止位置是上折彎梁在上死點。為了防止產生不受控的向下運動，系統用一只無泄露背壓閥封閉了液壓缸的有桿腔。

（2）向下運動

普通折彎機的下行快速關閉運動大都采用自由落地形式，也就是通過折彎機梁及各附件的自重產生運動。在此過程中，液壓缸無桿腔通過一個充液閥補油，此時有桿腔將產生背壓。快進速度可達250mm/s) 則由比例方向閥開環或閉環控制?？爝M(jìn)運動從上死點開始，經過一個短暫的剎車階段后，在距折彎板材最大距離6mm處結束。各種不同的折彎機要求不同的快進結束位置。

（3）沖壓/折彎

沖壓/折彎階段從無桿腔建壓開始。沖壓速度一方面受到油泵供油量的限制，另一方面，可通過比例閥方向閥來調節。同時，方向閥也控制折彎梁的同步運行和下死點的定位。沖壓力的限制則由比例溢流閥限制泵的壓力來完成。相應的速度、同步、定位和壓力的給定值均來自數控器。

（4）減壓

無桿腔的減壓或者是在到達下死點時開始，或者是在持續了一個短的保壓時間之后開始，這樣就變形材料一定的時間產生流動，因此能進一步提高制件的尺寸精度。保壓和減壓均由比例方向閥按著數控器的指令來完成。據要求的運行循環時間，須使減壓時間盡可能地短；但是為了避免在整個系統中產生卸荷沖擊，又要求足夠長?？傊?，減壓曲線不允許太陡要求平穩。整個過程的優化則通過比例方向閥來實現。

（5）回程

泵的流量和液壓缸的有桿腔承壓面積，決定了最大回程速度，在大多數情況下，接近快速速度?；爻虖挠袟U腔減壓開始到上死點結束?；爻桃餐瑯右笸竭\(yùn)行。

1.2 數控折彎機液壓控制系統的幾種形式

數控折彎機的液壓控制形式，在生產制造中，要求有自動化程度高和標準率。為此，折彎機應具有將液壓系統集成于機器內的高集成率。因此，機架就成了液壓件安裝的基礎，并通過它將油箱集成于沖壓架內。對各種要求不同的用戶，這種集成率也不相同。

 一般有兩種款式分別如下：

（1）三控制閥塊

這種款式擁有三個控制閥塊。兩個帶有所屬的間板充液閥的主控制閥塊直接安裝在液壓缸上，實現了主控制塊與液壓缸之間的無管連接。主控制閥塊主要由比例方向閥、帶位置監控的換向閥和背壓插裝組件組成。比例換向閥在折彎機中起著關鍵的作用，它與數控器一起決定了上折彎梁的運動方向、速度以及同步精度和定位精度。目前的控制塊系列都配備有集成電子放大器的比例換向閥，數控器能直接控制該閥。背壓組件（一般由換向閥及兩個溢流閥組成）相應于客戶的要求為無泄漏型式。吸油閥負責快進中無桿腔充油和回程中無桿腔中大流量油的回泄。上述兩個控制塊加上第三個控制塊——泵控制塊，形成了完整的三控制閥塊結構。這里最主要的安裝件是比例溢流閥和一個最大的壓力截止閥，以及作為充液閥的先導閥的位置檢測換向閥。

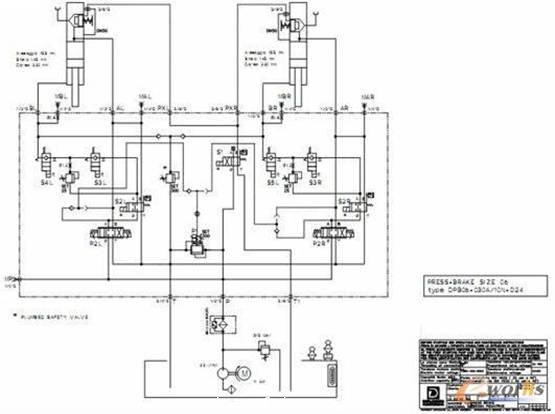

典型三控制塊液壓系統如下：

比例溢流閥根據數控器的給定值調定最大的沖壓壓力，與并聯連接的手調式溢流閥負責整套系統的壓力保險，特別是針對在泵上的來自數控器的過高的給定值。

（2）中央控制塊

中央控制塊型式就是把三個控制閥塊合成一個控制塊。它主要應用在某些特殊結構的折彎機中（例如機器高度受限的情況）。

由于控制原因，控制塊與兩個沖壓液壓缸間的連接管道必須要對稱布置，而且要保證不超過兩只液壓缸間的最大允許間距（約3m）,因此中央控制塊要盡可能布置在機器的中央?？刂茐K通過管道與液壓缸相連。在這種款式中，采用了法蘭式充液閥，直接安裝在于液壓缸上，并有吸油管與油管相連。充液閥的緊湊結構適應了整體高度很低的折彎機的需要。

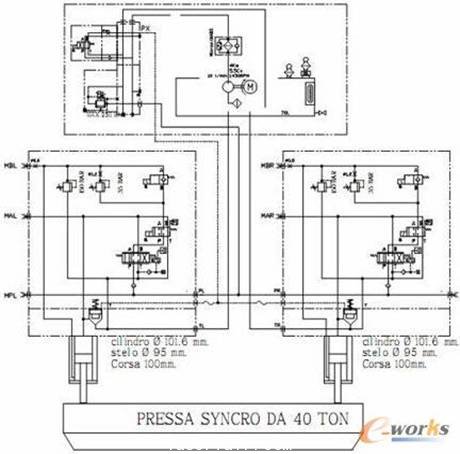

典型中央控制閥型式液壓系統圖如下：

2、折彎機迪普馬液壓產品系列介紹

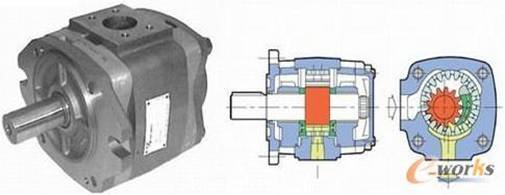

2.1 迪普馬IGP系列內嚙合齒輪泵

該泵同時采用徑向和軸向壓力補償，工作噪聲低，容積效率高。并采用了優化的載荷分布設計和特殊的滑動軸承，使泵高壓下可連續運行，延長了泵的使用壽命。

工作壓力33Mpa，峰值壓力可達34.5Mpa.排量可從3.6~251.7 cm3/rpm .所有的尺寸規格和排量可以相互任意組合。

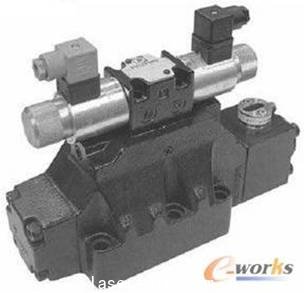

2.2 位置檢測型電磁方向閥DS*M



DS*M系列閥芯檢測型電磁方向閥裝有感應近程式傳感器可指出閥芯位置，尤其是常閉觸點的PNP型傳感器可指示出閥芯在原位（電磁閥斷電）的位置。如果連接到數控器電路中就可識別出方向控制閥的狀態從而可對整合功能進行控制?；赜涂?T口)耐壓力高，在靜態狀況下可達100bar,動態狀況下可達50bar.

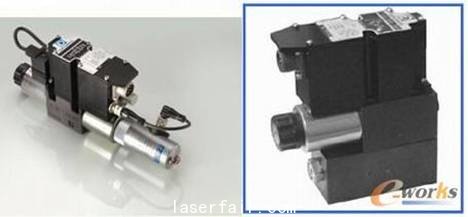

2.3 集成數字式比例方向閥及壓力閥

DS*J 系列閥是一種閥芯位移檢測直動式集成電控伺服比例方向閥。該閥可應用于高動態特性液壓執行機構的位置和速度控制，該閥開度及流量可連續調節并與輸入的參考信號成正比。

PRE*G系列比例壓力閥是一種集成電控的先導式比例溢流閥，通常用于精確液壓系統壓力，且壓力可連續調整，與參考信號成比例。最大控制壓力可達350bar。

2.4 DXJ*系列直動式伺服閥和DS*J系列伺服比例閥

DXJ*系列閥是一種四邊滑閥式伺服閥。該閥由力矩馬達驅動，具有良好的動態性能，且不受系統壓力的影響。閥芯位置通過位移傳感器（LVTD）反饋，構成閉環系統，從而保證了很好的精度和重復性。該閥具有很小的功耗，非常適用于位置、速度、壓力的閉環控制。在電源切斷或者參考信號為零時，其閥芯自動退回中位，且中位泄漏量很小，此值與系統壓力有關。#p#分頁標題#e#

3、結束語

液壓數控折彎機是一種高自動化板材加工機床，因此配置了高性能的液壓元件，羅升公司能夠提供折彎機所需的所有高性能液壓件。公司致力于與供應商和客戶的良好合作，并將一如既往根據客戶需求，提供優良性價比的液壓元件及系統。
