基于DSP振鏡掃描式激光標記技術(下)

星之球激光 來源:光電社區2012-02-01 我要評論(0 )

2.3 CPLD邏輯控制 整個高速系統的邏輯控制是通過高速CPLD芯片來實現的。選用ALTERA公司的MAX7128E芯片實現,可用編程邏輯門為2500,宏單元數128,邏輯陣列塊數8,用戶可...

  2.3 CPLD邏輯控制
  整個高速系統的邏輯控制是通過高速CPLD芯片來實現的。選用ALTERA公司的MAX7128E芯片實現,可用編程邏輯門為2500,宏單元數128,邏輯陣列塊數8,用戶可定義I/O腳100個,pin-to-pin延時為5ns。MAX7000系列器件可以通過編程器進行編程,也可以在線編程。本設計采用了在線編程(ISP)。ISP允許在設計開發過程中迅速方便地重復編程,簡化了制作過程,允許器件在編程之前就先裝配到印制板上。
  系統設計中LED信號燈、FLASH、DA芯片、16路I/O光電隔離接口、模擬開關、Q開關、PWM輸出、軟件復位控制都使用了CE1空間的地址,為了防止這些器件的互相干擾,必須對輸入地址進行譯碼。通過判斷輸入到CPLD的PA[2:6]和PA[16:21]可以知道DSP正在訪問的地址區域,進行 CE1空間的地址譯碼,從而產生相應的控制信號,以實現邏輯控制和時序控制。
  CPLD上構建的寄存器的高地址都是一樣的,命名為dsp_reg_addr,由Pa16~21構成,若Pa16~21設置為"111000"即表示地址0x0178xxxx。
  低地址由Pa2~6構成,對10個寄存器尋址,地址對應關系見表1所示。

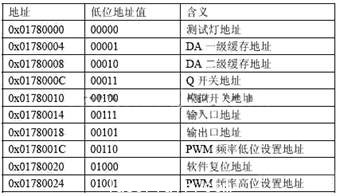

  表 1地址分配表

  2.4 數模轉換模塊

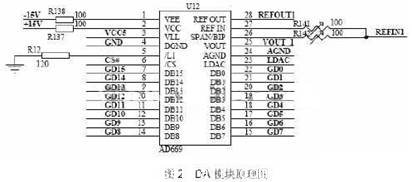

  數模轉換模塊將DSP處理完的數字信號轉換為模擬信號以控制兩路振鏡的偏轉。由于現在對標記精度的要求越來越高,傳統的8位數模轉換器已無法滿足用戶的需求,因此本系統選用ADI公司的16位高精度數模轉換器AD669芯片,如圖2所示。AD669為16位并行輸入,二級數據緩存結構。設計中將/L1信號直接接地設置為有效,通過控制/CS和LDAC信號分別控制一級緩存和二級緩存??刂普耒R信號的電壓范圍為-10V~+10V,以標記 100mm×100mm幅面大小的標牌為例,精度可達100mm/216=0.0015mm,對應最小輸出電壓為0.00031V。

  經實驗發現,在上電時,AD669芯片的輸出為一不可控量,會使振鏡在上電瞬間有一個偏轉,倘若偏轉幅度過大,長期使用會導致振鏡的斷裂。為了保護振鏡,可設計一個模擬開關電路以控制AD669芯片上電時的輸出,使其為0V。筆者將模擬開關放在AD669芯片的參考電壓輸入端,通過CPLD實現對模擬開關的控制,來控制參考電壓的有無,從而保證在上電時振鏡不偏轉。
  3 PCB設計
  該控制板卡選用主頻200MHz的高速DSP處理芯片,高速信號系統中,存在EMC問題,將影響系統的性能。為了設計出一塊穩定,抗干擾性能好的控制板卡,采取了以下措施
  1、板層的合理安排
  該控制板卡為六層板,板層設計為(從頂層到底層依次)信號層-地層-電源層-信號層-地層-信號層。這樣的板層結構安排,使每一個信號層和電源層都緊鄰一個地層,給信號提供一個較短的回流路徑。
  2、時鐘信號線的處理
  PCI時鐘信號的一半要靠反射波來提升,因此,時鐘信號CLK走線長度近似為2500 mil,走蛇形線實現(此點在PCI2.2規范的走線要求中有明確規定)。對于DSP芯片,晶振電路盡量靠近DSP芯片,且時鐘信號盡量短。
  3、SDRAM相關信號線的處理
  SDRAM 工作頻率為100MHz,在高頻下,信號的傳輸時間和信號的走線長度有直接的關系,已不能忽略此問題。因此SDRAM的數據線和地址線要等長走線,以保證信號傳輸?shù)馁|量。另外,串擾和振鈴問題在高頻下也極易出現,對SDRAM和DSP接口的控制信號和數據、地址總線信號,在源端串接匹配電阻以提高信號傳輸質量,保證SDRAM在高頻下能正常工作。
  4、數模電路的隔離處理
  控制板卡上有數字電路和模擬電路,在布局時,必須考慮數模電路的隔離問題,盡量將數字電路和模擬電路分塊布局,避免數字信號走線跨越模擬電路區域,以防止兩塊電路間的相互干擾。另外數字電路和模擬電路通過0歐電阻一點共地。
  5、電容的使用
  在每個數字芯片的電源引腳旁邊放置一個1.01uF的去耦電容。
  4 總結
  本系統將高速PCI總線與C6000高速DSP處理器相結合,配以高精度的數模轉換模塊,實現了一套高速高精度的控制系統,并將其成功的運用到振鏡激光標記系統。該系統充分利用了DSP的高速處理能力和內部的高精度定時器,分擔了PC機的實時性任務,從而實現了PC機與DSP控制板卡的優勢互補,實現了實時性標記,保證了標記質量的均勻性。本文還給出了DSP控制板卡在PCB設計階段的注意點,該板卡已在生產實際中投入使用,具有較好的穩定性和抗干擾性。
