3） 無源回饋關斷緩沖電路（圖4） ： 圖中Co 為轉移電容， Dc 為回饋二極管，由這兩個元件將能量回饋到負載上。當管子關斷時，緩沖電容Cs 充電至電源電壓Vcc ，在管子下一次開通時，負載電流從續流二極管Df 轉移至晶體管。同時， Cs 上的電壓諧振到Co 上。 當管子再關斷時，電容Cs 再次充電，電容Co向負載放電，能量得到回饋。

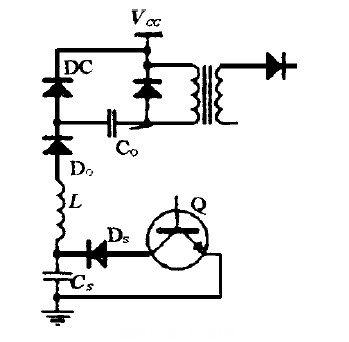

　　圖4 無源回饋關斷緩沖回路

　　4） 無源回饋開通緩沖電路（圖5） ：此電路通過變壓器將磁場貯能回饋到電源。變壓器為雙線繞制，其原邊具有一定電感；幅邊的極性與原邊相反，并且接有反向二極管。管子開通時，原邊承受全部電源電壓，副邊無通電回路。管子關斷時，副邊感應電壓極性換向，當其電壓高于電源電壓Vcc 時， 向電源饋送能量。

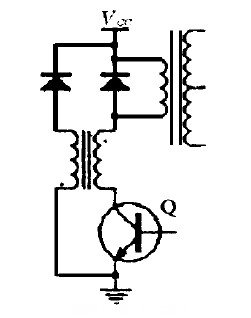

　　圖5 無源回饋開通緩沖回路

　　5） 復合緩沖電路： 將開通緩沖電路與關斷緩沖電路結合在一起， 則形成復合緩沖電路， 在晶體管開通和關斷時復合緩沖電路均有保護作用。這種電路也分為耗能式和饋能式兩類。

　　a. 耗能式復合緩沖電路（圖6） ： 在管子開通時， 緩沖電容經Cs 、Rs 、Ls 回路放電， 減少了管子承受的電流上升率。此外，在管子開通時，電感Ls 還可限制續流二極管Df 的反向恢復電流。

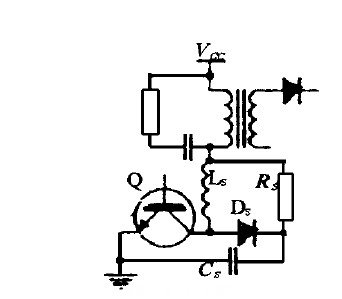

　　圖6 耗能式復合緩沖回路

　　b. 饋能式復合緩沖電路（圖7） ： 當晶體管關斷時， 電容Co和電感Ls 并聯運行，將貯存的能量饋送到負載。當電容Co 放電時，電感Ls 上的電壓逐漸減小為0 ，在這段時間內負載電流經續流二極管Df 導通。

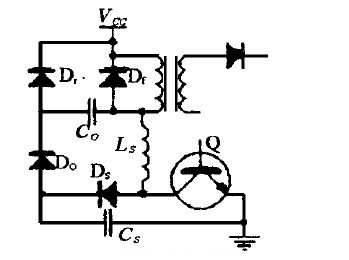

　　圖7 饋能式復合緩沖回路

　　上述各種緩沖電路不外乎分為兩大類型， 即耗能式和饋能式。耗能式線路簡單但相對耗能較高，適合于較小功率電源使用。饋能式線路復雜， 但在大功率電源中， 如果將緩沖電路所耗散的能量以熱的形式散發， 勢必造成很大麻煩， 因此， 要采用饋能式緩沖電路。

       2 結束語

　　有效地避免主開關管的二次擊穿是提高開關電源可靠性的關鍵， 也是值得研究的一個課題。當前， 開關電源正朝著高頻化、大功率化的方向發展， 上面所討論的問題會顯得更為突出。應引起足夠的重視。
