4 控制軟件編制
在本控制系統的軟件中,主要是通訊程序的編制。其他一些如定位控制、位置速度控制方式的切換、模擬量速度控制等程序比較普通,在此不予介紹,我們著重介紹plc主機如何通過485通訊卡來讀取伺服驅動器中伺服電機的當前絕對位置的控制軟件。
4.1 三菱mr-j2s-a伺服系統通訊協議
該伺服系統具有rs422串行通訊功能,伺服系統作為從站,控制器作為主站。主控制器通過該通訊功能可實現對伺服驅動器的運行控制、參數的修改讀取、伺服驅動器當前運動狀態的讀取等。我們在這里只需要讀取伺服電機的當前絕對位置值。

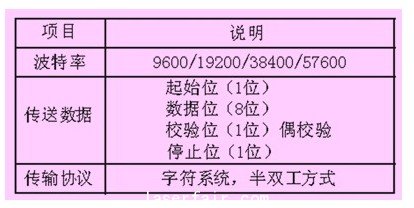

?。?)通訊格式:

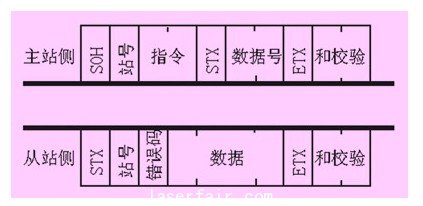

?。?)通訊協議:三菱j2s系列伺服系統的通訊協議大致分為四種格式:從控制器向伺服驅動器發送數據、控制器從伺服驅動器接送數據、通訊超時處理、通訊重試。在這里我們主要使用第二種格式的通訊協議,即控制器從伺服驅動器接送數據的通訊協議。該種格式的通訊協議:
在上述協議中,所有報文均以ascii碼表示。在主站控制器發出的報文中,soh(通訊開始)、stx(報文開始)和etx(報文結束)的ascii碼分別為01h、02h和03h。讀絕對位置的指令為02,則對應的ascii碼為30h、31h,絕對位置值(指令脈沖單位)對應的數據號為91,對應的ascii碼為39h、31h。站號是在伺服驅動器中設置的站號,假如設置為0時,則對應的ascii碼為30h。其校驗和的計算范圍為站號到etx,將其每一位數據的ascii碼進行求和,得到結果的低二位即為校驗和數據。在主站控制器收到的報文中,stx、站號、etx與前面一樣,不再重復了。當通訊正常時,錯誤代碼為a(伺服不報警時)或a(伺服報警時),當通訊不正常時,則錯誤代碼不等于a或a,而是其他字符。數據即為絕對位置數據,長度為8幀。其校驗和的計算范圍也是為站號到etx,也是取每位ascii碼計算和的低二位。
?。?)相關的驅動器參數:p#16參數用于設置波特率、rs232/rs422通訊選擇、通訊等待時間。我們選用波特率為19200pbs,rs422通訊口,通訊等待時間有效,則p#16=1101。
p#15參數用于設置站號,在本案中設為0。
4.2 fx2n系列plc無協議通訊指令(rs指令)
fx2n系列plc內置串行數據傳送指令,可以通過rs-232或rs-422通訊口與其它設備進行串行通訊。其通訊協議可根據所要與其進行通訊的設備的通訊協議進行編制。
?。?)通訊格式:串行數據傳送rs指令的通訊格式通過plc的特殊數據寄存器d8120來設置。在最新的fx3u系列plc中可通過設置plc參數來設置,而在fx2n中只能通過plc程序來設置。本案中d8120的b15-b8只能設置為00001100,在此不作介紹。b7-b0用于設置傳輸?shù)牟ㄌ芈?、?shù)據長度等,這些參數必須與j2s伺服驅動器的通訊參數相一致。當b7-b4=1001時,對應的傳輸波特率為19200
bps;當b3=0時,對應停止位為1位;當b2b1=11時,對應奇偶校驗為偶校驗;當b0=1時,對應的數據長度為8位。所以d8120=0000110010000111,即h0c97。
(2)串行數據傳送rs指令:rs指令的指令格式為 rs d10 k10 d20 k14;其中d10為發送數據首地址,k10為
#p#分頁標題#e#
發送數據的個數(在本案中為10),d20為接收數據存放的首地址,k14為接收數據的個數(在本案中為14)。
4.3 plc和伺服驅動器的通訊程序
在了解了伺服驅動器的通訊協議和plc的通訊指令后,編制相應的通訊程序,目標是實時讀取伺服驅動器的絕對位置。該通訊程序大致可分為通訊實現和通訊錯誤判斷兩個部分。

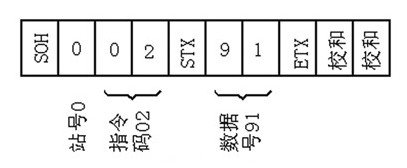

?。?)報文構成:據前述的通訊協議,我們知道,讀電機絕對位置時的協議格式為:

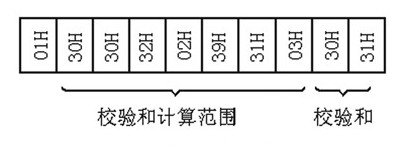

轉換成ascii碼,則為:
校驗和的計算范圍為站號到etx的7個幀,計算方法是將其轉化成ascii碼的數加起來取其低二位。具體計算如下:
30h+30h+32h+02h+39h+31h+03h=101h,取其低二位,則位01。再取其對應的ascii碼,得30h、31h。該值即位發送報文中的校驗和值。所以,讀絕對位置要發送的報文即為01h 30h 30h 32h 02h 39h 31h 03h 30h 31h

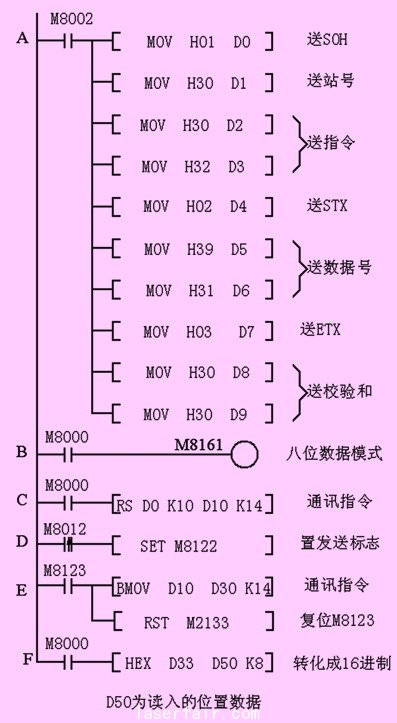

(2)主通訊程序:圖4是通訊主程序,通過這段程序可得到儲存在d50中伺服電機絕對位置值。程序段a是在plc開始運行時,將根據伺服系統的通訊協議編制的報文寫入發送數據塊。程序段b選擇8位數據模式。程序段c激活通訊指令。程序段d每100毫秒對發送標志m8122置位,發送完成后自動復位。在程序段e,當接收完成時,接收完成標志m8123置1,將接收到的數據送到d30—d43中,并同時將m8123復位。程序段f,將14幀接收數據中的位置數據(從第4幀到第11幀)通過轉換指令hex轉換成16進制數據,最后將位置數據送入d50。
圖4 通訊程序

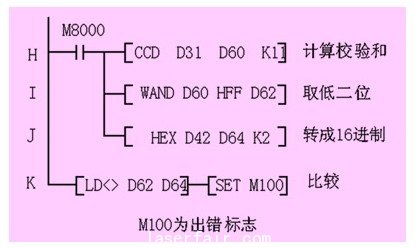

?。?)通訊出錯檢測程序:為了保證讀入的位置數據的正確性,必須對整個通訊過程進行出錯檢測。在這里我們主要核對讀入數據的校驗和的方法來進行通訊錯誤校驗。前面我們介紹過,計算接收報文數據校驗和的計算范圍為stx之后的11幀數據。所以具體做法是,根據讀入的數據計算stx之后的11幀的校驗和,再與接收到報文中校驗和(最后兩幀)進行比較。在圖5的通訊出錯檢測程序段中,指令h用于計算從伺服驅動器接收到數據的校驗和。指令i用于取計算得到的校驗的低二位,指令j用于將接收到的校驗和轉換成16進制。指令k用于比較實際計算得到的校驗和與接收到的校驗和進行比較,若不相等,則通訊出錯。通訊出錯后處理,限于篇幅,在此不作介紹。#p#分頁標題#e#
圖5 檢測程序
5 結束語
通過上述硬件和軟件兩方面的結合,整個控制系統就能滿足本文開始時所描述的控制任務要求。plc控制伺服系統進行定位控制是一種典型的控制模式,而應用通訊技術實現伺服系統的絕對位置檢測和控制更是一種實用的技術。本文所討論的三菱fx2n系列plc實時讀取三菱mr-j2s-a系列伺服系統當前位置的實現方式,不僅對類似的控制場合具有借鑒意義,而且對plc與其他設備的通訊程序編制也有啟發意義。
