在應用上，橫河DDM產品也是處于最先進地位，涉及領域有不干膠印刷機行業、LCD生產線、DVD/CVD生產設備、IC檢測設備、半導體制造設備、電子制造設備等產業機械的多個領域。

　　不干膠商標印刷機采用平壓式結構設計，主要完成工藝：送紙，印刷（二次套?。瑝和?，燙金，裁切或收卷，計數。印刷速度為60-180次/分鐘。一次印刷測定值《0.03，二次套印測定值《0.035。（統計值）。DD馬達主要用于驅動輥的拖動，由控制原理圖5所視，1次印刷時單軸控制器

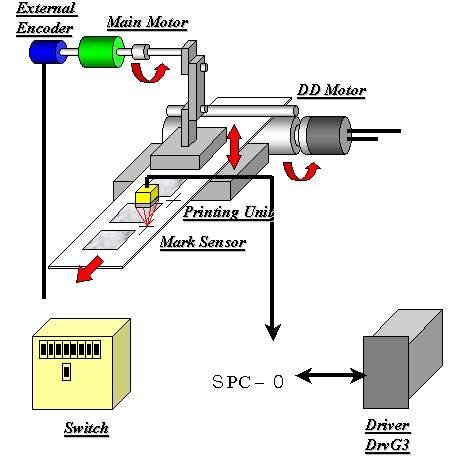

　　圖5 橫河DD馬達在不干膠印刷機的應用

　　SPC007控制DD馬達的行走長度和速度，印版上下印色；二次套印時，色標傳感器掃描Mark點，通知SPC007以追Mark模式控制DD運動，印版上下套色。行走距離和速度的設定可由上位指撥開關或人機界面來完成。比較舊型機種，節省了人力，尤其針對套色問題，完全是由控制器來完成。避免了機械誤差所造成經常作機械調整的工作，大大提高了工作效率。并且維護簡單，設備安全性好。

        橫河DD馬達最大的行業應用是LCD、半導體關產業，圖6是在劃片機的應用，圖7是在IC分揀機的應用，同樣也用到了DD馬達的高精度，高剛性以及直接連接結構簡單，精度壽命長便于維護等特點，目前在國內有比較大的市場。

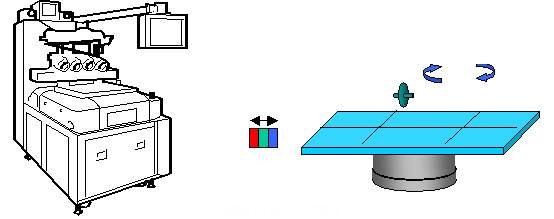

　　圖6 DD馬達在劃片機的應用

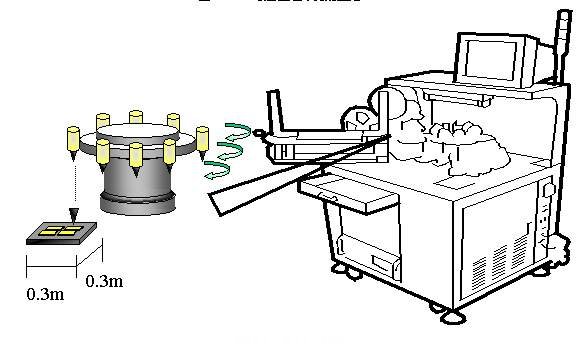

　　圖7 DD馬達在IC分揀機的應用#p#分頁標題#e#

3 新一代智能伺服產品

　　智能化是指伺服產品可以做智能地驅動和控制。驅動器的驅動能力、控制效果、編程再開發性以及和上位控制系統信息通訊開放程度是衡量該驅動產品智能化的基本指標。從模擬式的可控硅驅動電路搭接的簡易模塊到現在全數字式的交流驅動器，短短十幾年的時間驅動器的革新從未停下腳步。下面通過對以色列elmo驅動器的介紹讓國內更多人熟悉世界上最先進的發展方向。

　　Elmo的驅動器在設計上強調“主動”的觀念，采用自主開發的芯片電路，使整個處理過程始終保持在平穩的過渡中。對比傳統的RC“被動”的轉換方式，啟動和關斷時電流沖擊和損失將大大降低，可以實現非常低的EMI。Elmo所生產的各種驅動器（用MOSFET 還是 IGBT的驅動器），均可實現快速有效的功率轉換，能耗損失不超過3%。在能量消耗方面Elmo公司提出了熱能管理的觀念，強調能耗低損失的同時，熱能也可以得到有效的釋放。其獨有的陶瓷貼裝的散熱技術，可保證100%的熱量導出。

　　為了快速，強有力的融合馬達和驅動器，Elmo公司推出了SimplIQ技術（圖8），具有多種反饋選擇編程能力，和標準的信號監測技術，優良的運動控制技術，簡化了控制過程，使機器在理想狀態下工作。Elmo驅動器擁有獨特的高級位置控制功能包括點到點運動、PT（位置時間表）、PVT（位置速度時間）、ECAM（電子凸輪）、位置跟隨脈沖輸入、雙回路、快速事件捕捉、快速輸出比較［OC］、事件捕捉式中斷、事件觸發式編程等。同時在在高級濾波和增益預定模式下Elmo驅動器也是獨特設計，包括非工作狀態下的速度和電流增益設定、速度位置的PIP控制、自動整流調制、自動電機相位排序等。通訊方式支持RS-232、CANopen DS-301，DS-402。

　　Elmo的控制器Maestro是一款基于網絡的多軸運動控制器和監控器（圖9），通過它配合Elmo自己的智能型驅動器使用，可以完成許多復雜的多軸運動控制。用Masetro和SimpleIQ驅動器所構建的運動控制網絡是基于分布式運動控制網絡構架。同時支持同步運動控制、順序運動控制、多軸運動記錄和分析工具、多軸應用開發系統。通過直接訪問以太網完成各軸的調整、監控和通常的分析。

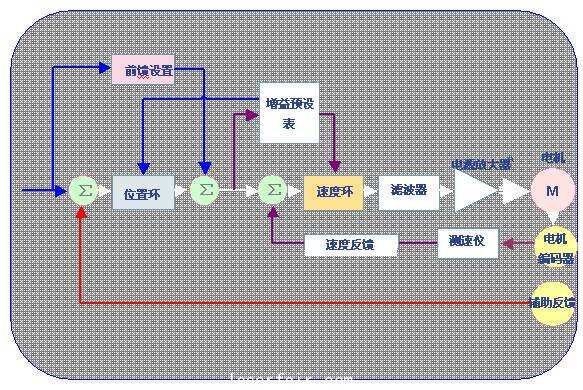

　　圖8 Elmo智能驅動器控制原理

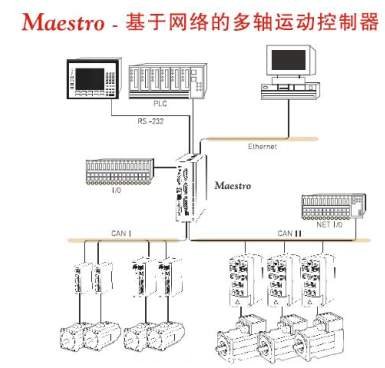

　　圖9 基于網絡的多軸運動控制器

　　在航天、醫療、包裝等產業機械，Elmo驅動器由于其自身特點，也得到了廣泛的應用。#p#分頁標題#e#

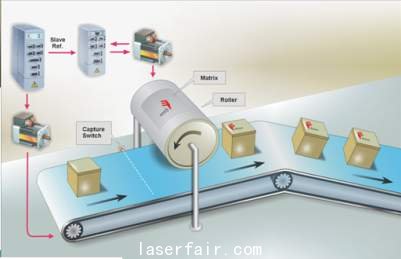

　　圖10 Elmo驅動器在印刷機的應用

　　圖10中兩個Elmo驅動器輔助反饋相連結，從軸跟隨主軸，完成ECAM功能，不需要控制器，就可以完成需要的運動控制。

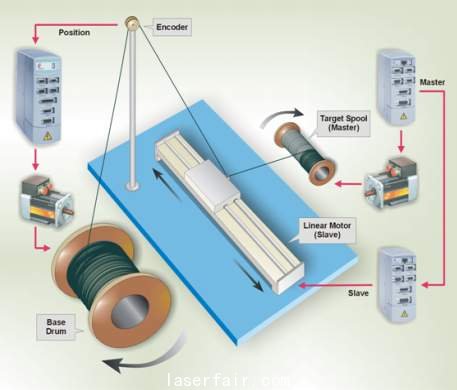

        圖11為繞線機的應用，其中一臺跟隨編碼器，完成ECAM功能，另兩臺驅動器有一臺作為主，另一臺作為從，完成ECAM功能，因此在不需要控制器的情況下就可以完成繞線機的運動控制。

　　圖11 Elmo驅動器在繞線機的應用

4 結論

　　精準的定位和智能控制今后還會向深入的方向發展，機電一體化的結構革命和驅動與控制的相互滲透在今后的幾年中將成為主導市場的新的趨勢。天津羅升企業有限公司也一直在致力于此發展方向，推進國內工業運動控制先進先進產品引入與推廣，逐漸國內也將會有部分產品（電機驅動方面）接近國際的先進水平，在世界領域占有一席之地。
