3 系統硬件接口

　　臺達vfd-b系列變頻器通訊口使用的是水晶頭，只需壓兩根線，為了減少干擾，通訊線最好使用雙絞屏蔽線。使用工控機的rs-485通訊口時，須把db-9的4腳與8腳短接，然后連接變頻器的4：sg+，把db-9的5腳與9腳短接，然后連接變頻器的3：sg-，見圖3。使用工控機的rs-232通訊口時，接線方法是把rs-232/rs-485轉換器的d+/a連變頻器的4：sg+，d-/b連變頻器的3：sg-，見圖4。

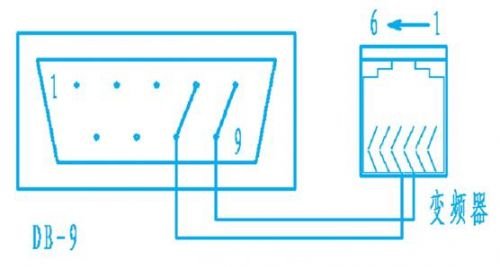

圖3db-9與變頻器rs485連線圖

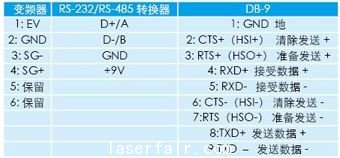

　　圖4rs232/rs485轉換器與變頻器rs485連線圖

　　3．1通訊格式說明

　　在本系統中，工控機與變頻器通訊，工控機一側不僅要設置相應的通訊參數，如通訊地址，波特率，數據位，停止位，變頻器一側也有一些參數需要設置。兩者之間的通訊參數設置應一致。

　　3．2臺達變頻器的參數設置

　　臺達變頻器的參數設置如表2所示。

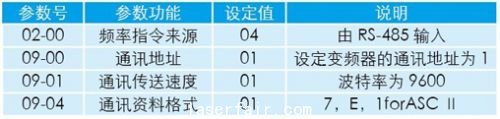

　　表2變頻器通訊參數設置

　　參數設置完以后，變頻器需要重新上電，新的參數才會被應用。
