3 VB的基本概念

　　VB（Visual Basic）是微軟的窗口軟件，提供了很多接口成員，對象、屬性、事件、方法就是4個重要的接口，VB提供了許多常用的控件。

　　3．1卷標控件

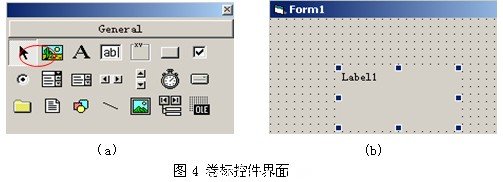

　　卷標控件如圖4（a）所示，該控件專用于顯示文字、數字用，顯示如圖4（b）所示

　　3.2 按鈕控件

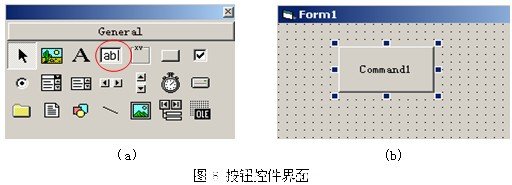

　　按鈕控件如圖5（a）所示，該控件使用率很高，提供一個供系統用戶操作用的按鈕，如圖5（b）所示。

　　3．3 定時器控件

　　定時器控件如圖6所示，該控件的最大作用在固定的時間內可執行所設置的程序代碼一次。

　　VB提供了大量的控件，在此不再多述。

4 基于MScomm控件的串行通信

　　要完成VB與PLC等設備的串行通信要用到MScomm控件， 在此有必要對該控件作較詳細的說明。Mscomm是一個非標準控件，需要要手動添加許多項目，其步驟如下。

　　1） 選擇菜單的【工程】

　　2） 選擇【部件】#p#分頁標題#e#

　　3） 在彈出的對話框中做如圖7的選擇。

　　圖7 對話框界面

　　4）如圖8所示，在部件選項卡就會出現MScomm控件。

　　圖8 MScomm控件

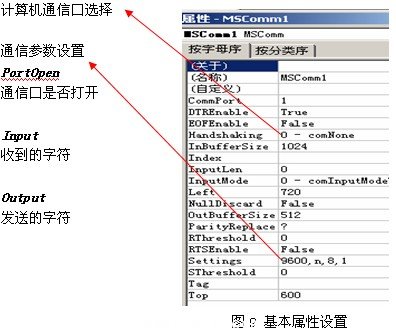

　　5）基本屬性

　　4.1 MODBUS ASCII

　　Modbus 分為ASCII和RTU兩種，ASCII采用的格式和校驗相對簡單，本文采用ASCII格式，并僅對使用的功能碼進行說明，更多的信息，請參看協議的詳細說明。

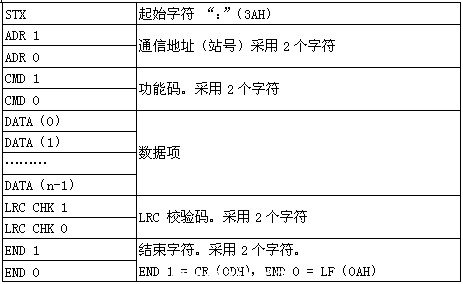

　　1）通信格式

　　LRC算法：ADR H+CMD H+DATA H，然后取2的補碼。

　　2）功能碼

　　05，寫入線圈

　　01，讀線圈狀態

　　06，寫入單個字寄存器
